3.1.1 Одножильные нагревательные

секции НК

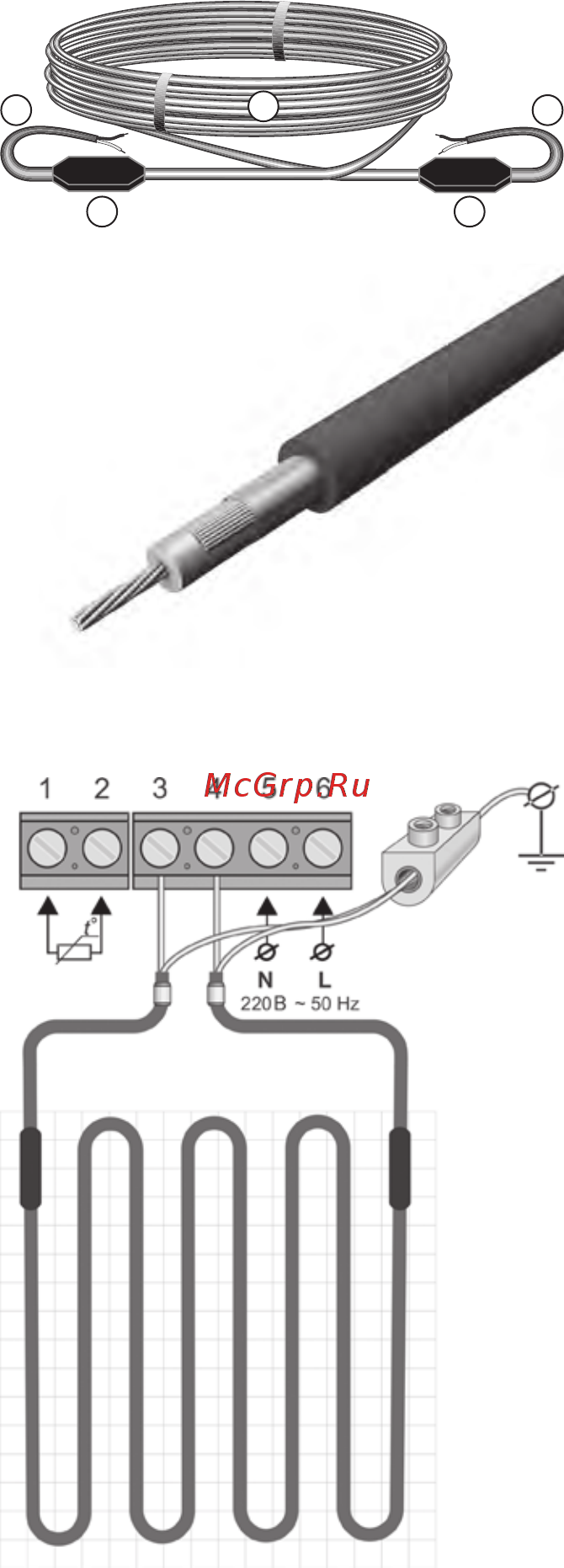

Нагревательная секция НК состоит из на-

гревательного кабеля (1), двух соедини-

тельных муфт (2) и установочных прово-

дов (3) (рис. 2).

В соединительной муфте нагревательная

жила и экран надежно соединены с двумя

медными жилами установочного провода,

предназначенного для подключения нагре-

вательной секции к терморегулятору и за-

щитному заземлению.

Изолированные жилы установочного про-

вода соединены с нагревательной жилой

кабеля и подключаются к контактам 3 и 4

терморегулятора.

Экран установочного провода соединен

с защитным экраном кабеля.

Его необходимо подключить к заземляю-

щему контуру здания или нулевому проводу

(рис. 3).

Рис. 3

Рис. 2

2 2

3 3
