10 | Deutsch
1 609 92A 2K0 | (13.4.16) Bosch Power Tools

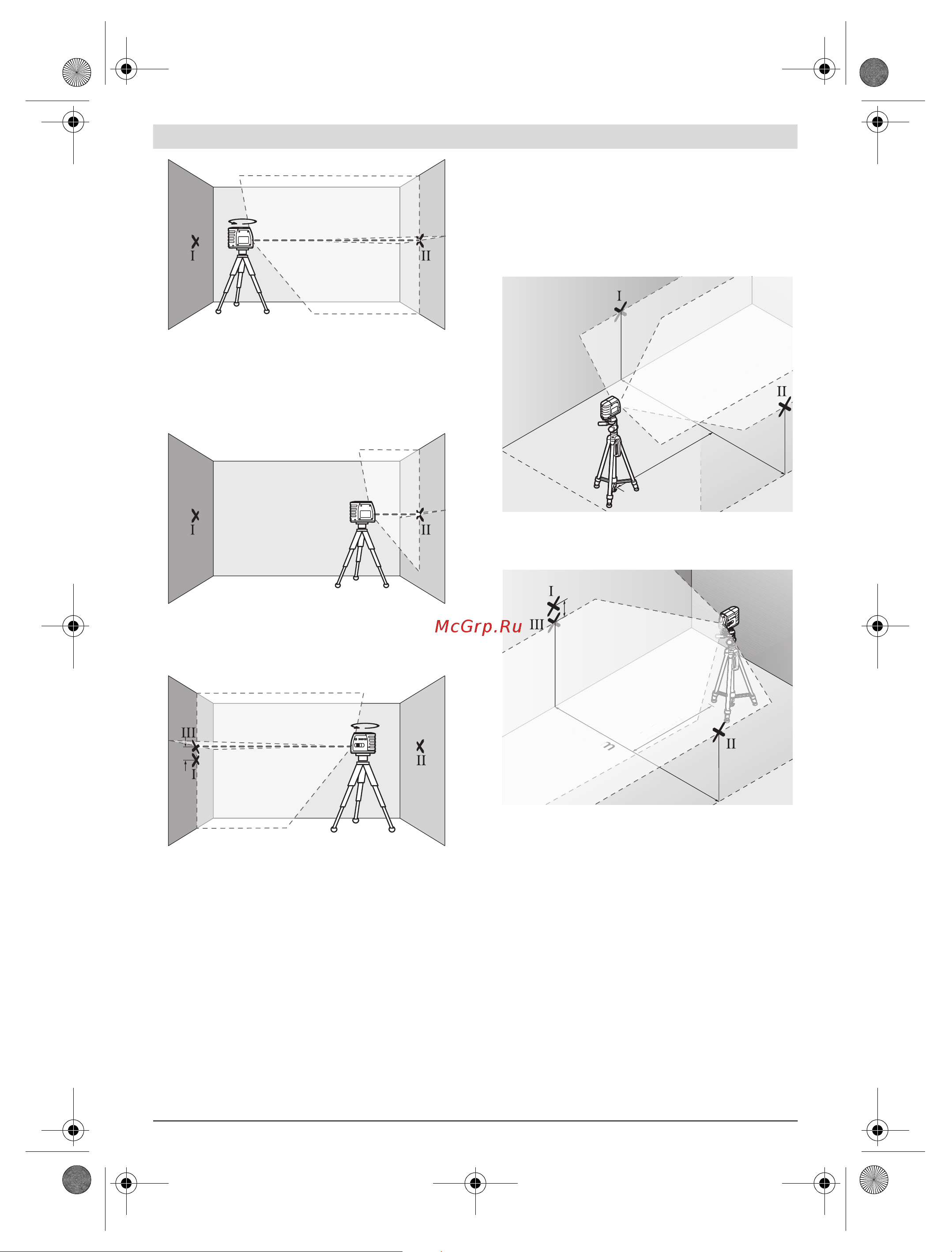

Drehen Sie das Messwerkzeug um 180°, lassen Sie es ein-
nivellieren und markieren Sie den Kreuzungspunkt der
Laserlinien an der gegenüberliegenden Wand B (Punkt II).
Platzieren Sie das Messwerkzeug ohne es zu drehen
nahe der Wand B, schalten Sie es ein und lassen Sie es ein-
nivellieren.
Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
der Kreuzungspunkt der Laserlinien genau den zuvor
markierten Punkt II auf der Wand B trifft.
Drehen Sie das Messwerkzeug um 180°, ohne die Höhe zu
verändern. Richten Sie es so auf die Wand A, dass die
senkrechte Laserlinie durch den bereits markierten
Punkt I läuft. Lassen Sie das Messwerkzeug einnivellieren
und markieren Sie den Kreuzungspunkt der Laserlinien auf
der Wand A (Punkt III).
–Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Höhenabweichung des
Messwerkzeugs.
Die maximale zulässige Abweichung d
max
berechnen Sie wie
folgt:
d
max
= doppelter Abstand der Wände x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm betragen. Die Markierun-
gen dürfen folglich höchstens 3 mm auseinander liegen.
Nivelliergenauigkeit der waagrechten Linie überprüfen
Für die Überprüfung benötigen Sie eine freie Fläche von ca.
5x5m.
Montieren Sie das Messwerkzeug in der Mitte zwischen
den Wänden A und B auf der Halterung bzw. einem Stativ,
oder stellen Sie es auf festen, ebenen Untergrund. Lassen
Sie das Messwerkzeug einnivellieren.
Markieren Sie in 2,5 m Entfernung vom Messwerkzeug an
beiden Wänden die Mitte der Laserlinie (Punkt I auf Wand
A und Punkt II auf Wand B).
Stellen Sie das Messwerkzeug um 180° gedreht in 5 m
Entfernung auf und lassen Sie es einnivellieren.
–Richten Sie das Messwerkzeug in der Höhe so aus (mithilfe
des Stativs oder gegebenenfalls durch Unterlegen), dass
die Mitte der Laserlinie genau den zuvor markierten
Punkt II auf der Wand B trifft.
Markieren Sie auf der Wand A die Mitte der Laserlinie als
Punkt III (senkrecht über bzw. unter dem Punkt I).
Die Differenz d der beiden markierten Punkte I und III auf
der Wand A ergibt die tatsächliche Abweichung des Mess-
werkzeugs von der Waagrechten.
Die maximale zulässige Abweichung d
max
berechnen Sie wie
folgt:
d
max
= doppelter Abstand der Wände x 0,3 mm/m
Beispiel: Bei einem Abstand der Wände von 5 m darf die
maximale Abweichung
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm betragen. Die Markierun-
gen dürfen folglich höchstens 3 mm auseinander liegen.
A
B
180°
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
