2.2. Гідравлічне підключення
Увага! Встановлення запобіжного клапану, що входить в комплект поставки, є обов'язковою вимогою.
Забороняється встановлювати будь-яку запірну арматуру між запобіжним клапаном та входом в бак, а також
блокувати зливний отвір запобіжного клапану.
Підключення водонагрівача до системи водопостачання повинно здійснюватися за допомогою роз'ємних
з'єднань.
Стандартне під'єднання (мал. 1)
2.2.1. Запобіжний клапан, що входить в комплект поставки, необхідно встановити на вході холодної води у
водонагрівач (позначений синім кільцем). Запобіжний клапан рекомендується повертати не більше ніж на 3-4
обороти, забезпечивши таким чином герметичність будь-яким водоізолюючим матеріалом.
2.2.2. Приєднайте вхідний патрубок запобіжного клапана до магістралі холодної води за допомогою труби або
гнучкого шланга.
2.2.3. Підключіть до виходу гарячої води з водонагрівача (позначений червоним кільцем) трубу або гнучкий шланг
для відведення гарячої води до місця водорозбору.
2.2.4. Для зручності обслуговування водонагрівача рекомендується встановити зливний вентиль-трійник
між входом холодної води у водонагрівач і запобіжним клапаном. Даний трійник допоможе зливати воду з
водонагрівача, не викручуючи запобіжний клапан.
2.2.5. Для полегшення доступу повітря в бак при зливі води рекомендується встановити трійник з запорним краном
на виході гарячої води з водонагрівача.
2.2.6. При тиску водопровідної мережі вище 3 бар необхідно встановити перед запобіжним клапаном редуктор для
зниження тиску.
Під'єднання до відкритого резервуару з водою (мал. 2)
2.2.7. Вода надходить до водонагрівача самопливом із резервуару. Для цього трійник розведення води з резервуара
на водонагрівач та на інші потреби має бути вище верх
ньої точки водонагрівача. При даному варіанті під'єднання
запобіжний клапан не є обов'язковим.
2.3. Електричне підключення
Електромонтаж приладу повинен виконувати кваліфікований фахівець, дотримуючись правил техніки
безпеки. Фірма-виробник не несе відповідальності за пошкодження приладу внаслідок неправильного
заземлення або неправильних параметрів джерела електроживлення.
2.3.1. Після заповнення бака водонагрівача водою і перевірки герметичності системи - увімкніть електричну вилку
водонагрівача в розетку.
2.3.2. Якщо водонагрівач поставляється без кабелю електроживлення, для підключення до мережі електропостачання
використовуйте кабель відповідного типу (тип H05VV-F 3х1,5 мм
2
, Ø 8,5 мм). Протягніть кабель електроживлення у
отвір, який знаходиться на кришці приладу і приєднайте до клем на термостаті. Потім кожен дріт повинен
бути зафіксований відповідним гвинтом.
2.3.3. Водонагрівач повинен бути заземленим. Дріт заземлення (жовто-зеленого кольору) слід приєднати до клеми,
позначеної символом . Закріпите кабель електроживлення за допомогою кабельних затискачів.
2.3.4. Переконайтеся, що параметри джерела електроживлення відповідають технічним характеристикам приладу
водонагрівача, вказаними на ідентифікаційній табличці.
А Контакти
індикаторної
лампи
B Заземлення
С Електроживлення
Фланець на 5-ти болтах Автоклавний фланець
2.2. Гідравлічне підключення
Увага! Встановлення запобіжного клапану, що входить в комплект поставки, є обов’язковою вимогою.
Забороняється встановлювати будь-яку запірну арматуру між запобіжним клапаном та входом в бак, а
також блокувати зливний отвір запобіжного клапану.
Підключення водонагрівача до системи водопостачання повинно здійснюватися за допомогою
роз’ємних з’єднань.
Стандартне під1 єднання (мал. 1)
2.2.1.
Запобіжний клапан, що входить в комплект поставки, необхідно встановити на вході холодної води у водонагрівач
(позначений синім кільцем). Запобіжний клапан рекомендується повертати не більше ніж на 3-4 обороти, забезпечивши
таким чином герметичність будь-яким водоізолюючим матеріалом.
2.2.2.
Приєднайте вхідний патрубок запобіжного клапана до магістралі холодної води за допомогою труби або гнучкого
шланга.
2.2.3.
Підключіть до виходу гарячот води з водонагрівача (позначений червоним кільцем) трубу або гнучкий шланг для
відведення гарячої води до місця водорозбору.
2.2.4.
Для зручності обслуговування водонагрівача рекомендується встановити зливний вентиль-трійник між входом
холодної води у водонагрівач І запобіжним клапаном. Даний трійник допоможе зливати воду з водонагрівача, не викру-
чуючи запобіжний клапан.
2.2.5.
Для полегшення доступу повітря в бак при зливі води рекомендується встановити трійник з запорним краном на
виході гарячої води з водонагрівача.
2.2.6.
При тиску водопровідної мережі вище 3 бар необхідно встановити перед запобіжним клапаном редуктор для
зниження тиску.
Підключення до відкритого резервуара з водою (мал. 2)
2.2.8.
Вода надходить у водонагрівач самопливом з резервуара. При даному варіанті під’єднання запобіжний клапан не
обов’язковий.
2.3. Електричне підключення
Електромонтаж приладу повинен виконувати кваліфікований фахівець, дотримуючись правил техніки
безпеки. Фірма-виробник не несе відповідальності за пошкодження приладу внаслідок неправильного
заземлення або неправильних параметрів джерела електроживлення.
2.3.1. Якщо прилад поставляється з електричним кабелем і виделкою - просто підключіть його до джерела електро-
живлення.
2.3.2.
Якщо водонагрівач поставляється без кабелю електроживлення, для підключення до мережі електропостачання
використовуйте кабель відповідного типу (тип H05VV-F 3x1,5 мм
2
, Ø 8,5 мм). Зніміть кришку водонагрівача.
Протягніть кабель електроживлення у отвір, який знаходиться на кришці приладу і приєднайте до клем на термостаті.
Потім кожен дріт повинен бути зафіксований відповідним гвинтом.
2.3.3.
Водонагрівач повинен бути заземленим. Схема заземлення повинна забезпечувати відсутність електричного
потенціалу на корпусі водонагрівача. Дріт заземлення (жовто-зеленого кольору) слід приєднати до клеми, позначеної
символом
. Закріпите кабель електроживлення за допомогою кабельних затискачів.
Переконайтеся, що параметри джерела електроживлення відповідають технічним характеристикам
приладу водонагрівача, вказаними на Ідентифікаційній табличці.
22
2.2.7.
Пристрій не розраховане на роботу з водою, жорсткістю менше 12°F.
При воді з жорсткістю вище 25°F,
для зменшення утворення накипу та ймовірності виходу з ладу нагрівального елемента, необхідно використовувати
пом'якшувач. При цьому жорсткість води не повинна опускатися нижче 15°F.
Перед очисткою водонагрівача відключіть його від мережі
електроживлення, вийнявши штекер із розетки або
розімкнувши мережевий вимикач
10
11
12
Закріпіть прилад на міцній стіні, яка не сприяє
посиленню вібрації
Для електричних з'єднань використовуйте кабелі з жилами
відповідного перерізу
Перед запуском приладу переконайтеся, що всі пристрої
управління та захисту функціонують нормально і перебувають
у робочому стані
Ураження електричним струмом
Підвищений рівень шуму
Якщо переріз жил недостатній, то кабелі будуть перегріватися.
Це може призвести до пожежі
Відключення або пошкодження приладу, як наслідок роботи
з несправною або неврегульованою системою управління
Перед переміщенням водонагрівача злийте гарячу воду
Очищення водонагрівача від накипу виконують згідно
з інструкцією, що знаходиться у відповідному документі.
Приміщення повинно бути добре провітрено. Роботу слід
виконувати в захисному одязі, уникаючи змішування різних
компонентів. Водонагрівач і прилеглі до нього об'єкти
повинні бути захищені від попадання засобів для чищення
Не використовуйте інсектициди, розчинники або агресивні
засоби для чищення водонагрівача
Отримання опіків
Отримання травм унаслідок попадання кислот на шкіру або
в очі, а також вдихання шкідливих парів хімічних речовин
Пошкодження приладу або об'єктів, які його оточують,
внаслідок корозії, викликаної взаємодією з кислотами
Пошкодження пластика і забарвлених частин
ЗАГАЛЬНІ ПРАВИЛА БЕЗПЕЧНОЇ ЕКСПЛУАТАЦІЇ
Пошкодження приладу або предметів, розташованих під ним,
при падінні сторонніх предметів внаслідок вібрації
Отримання травм при падінні предметів в результаті вібрації
водонагрівача
Ураження електричним струмом у разі пошкодження кабелю,
вилки або розетки
Ураження електричним струмом Отримання опіків при дотику
до гарячих компонентів. Отримання травм при дотику до
гострих країв і виступів
Отримання травм при падінні приладу
Пошкодження приладу або предметів, розташованих під ним,
при падінні приладу
Не вставайте на водонагрівач
Не кладіть сторонні предмети на водонагрівач
Не використовуйте водонагрівач з пошкодженим кабелем
електроживлення
Не вмикайте і не вимикайте водонагрівач, вставляючи або
виймаючи штекер із розетки. Користуйтеся для цієї мети
вимикачем
Не відкривайте корпус водонагрівача
Ураження електричним струмом при дотику до дротів з
пошкодженою ізоляцією, що знаходяться під напругою
№ Правило Небезпека Символ
1
2
3
4
5
6
7
8
9
Недотримання даних вимог може призвести до важких травм, аж до смертельного наслідку
При недотриманні даних вимог може бути завдана шкода майну, рослинам або тваринам
Загальні вимоги та правила безпечної експлуатації
Символ Значення
СИМВОЛИ, ЩО ВИКОРИСТОВУЮТЬСЯ В ІНСТРУКЦІЇ
ДОДАТКОВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ
А
B
C
2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным
требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в
бак, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных
соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в
водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем
на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы
или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко
льцом) трубу или гибкий шланг
для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном
на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на
водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте
подсоединения предохранительный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять ква
лифицированный специалист с соблюдением
правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора
вследствие неправильного заземления или неправильных параметров источника электропитания.
2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую
вилку водонагревателя в розетку.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в
отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен
быть зафиксирован соответствующим винтом.
2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к
клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.
2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
Контакты
индикаторной
лампы
Заземление
Электропитание
Фланец на 5-ти болтах Автоклавный фланец
3.
ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для
этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.
При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры
3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-
ся ручкой, соединенной с термостатом в соответствии с обозначениями.
3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-
ры нагрева и против часовой стрелки для ее уменьшения.
3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной
температуры.
3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный
винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от
источника электропитания и снять пластиковую крышку прибора.
3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно
75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость
образования накипи.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому
обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил
техники безопасности, а так же требованиями, содержащимися в данном руководстве.
4.1. Слив воды
Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения
температуры ниже 0°С.
4.1.1. Отключите электропитание прибора.
4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.
4.1.3. Перекройте подачу холодной воды в водонагреватель.
4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.
4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе
горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать
подсоединения на выходе из водонагревателя.
4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,
установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его
отсутствии дренажный шланг необходимо установить на входе в водонагреватель.
4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.
Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.
В этом случае производитель снимаете себя все гарантийные обязательства.
4.2. Замена внутренних элементов
Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,
выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.
Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте
фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.
Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный
элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение
нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз
при повторной сборке.
Перед проведением любой операции по ремонту или обслуживанию отключите прибор от
электрической сети.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
4.3. Регулярное обслуживание

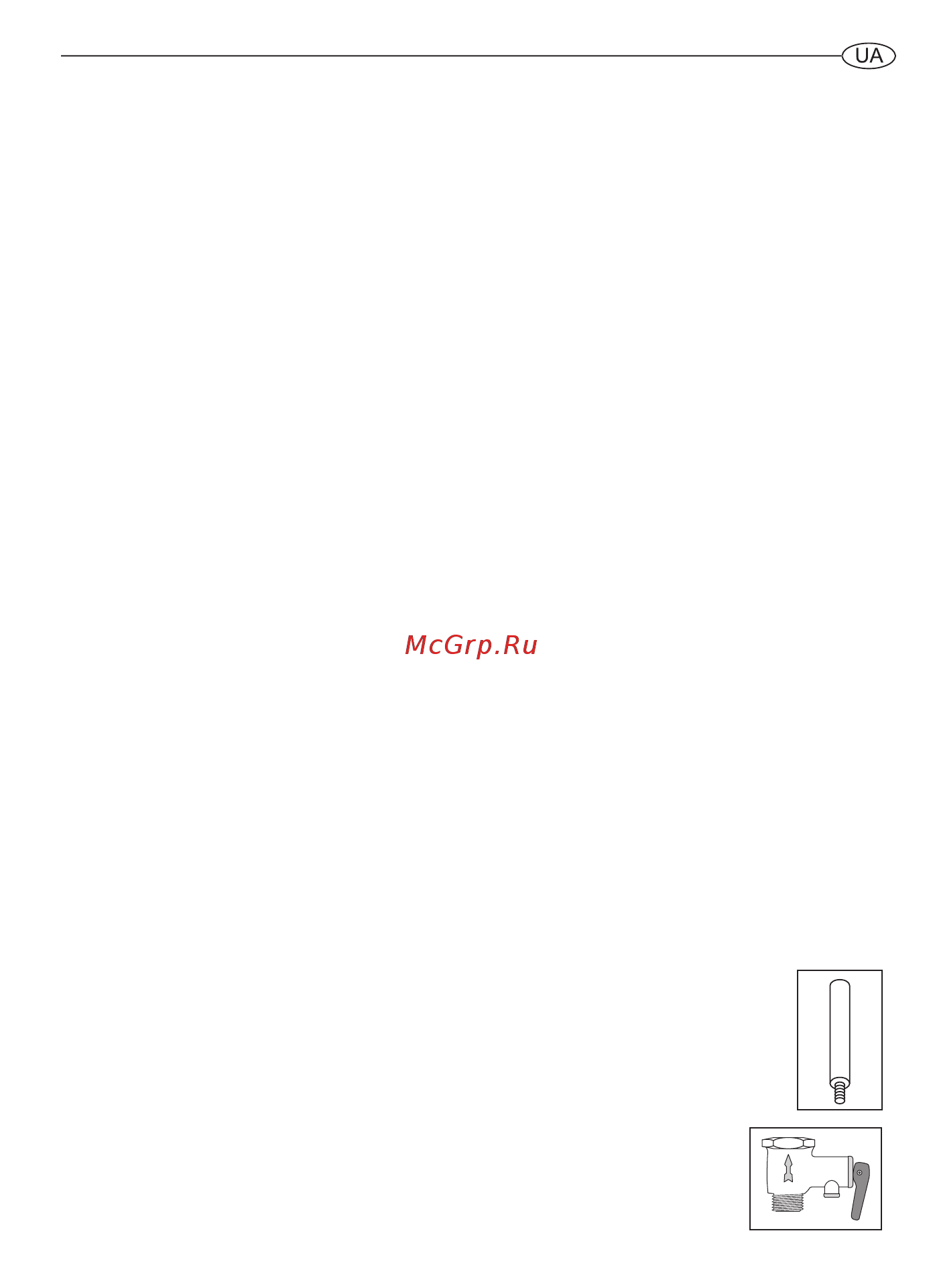

4.3.1. Магниевый анод
Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости
от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-
вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном
магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену
магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из
нержавеющей стали).
Магниевый анод является расходным материалом, и не подлежит замене по гарантии.
4.3.2. Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного
давления) не был заблокирован или поврежден. При необходимости замените его или удалите
известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего
можно использовать для регулярной проверки исправной работы клапана.
В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление
капель воды. Это является естественным процессом, связанным с тепловым расширением
воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой
канализации.
13
А
B
C
2.2. Гидравлическое подключение
Внимание! Установка предохранительного клапана, входящего в комплект поставки, является обязательным
требованием.
Запрещается устанавливать любую запорную арматуру между предохранительным клапаном и входом в
бак, а также блокировать сливное отверстие предохранительного клапана.
Подсоединение водонагревателя к системе водоснабжения должно осуществляться при помощи разъемных
соединений.
Стандартное подсоединение (рис. 1)
2.2.1. Предохранительный клапан, входящий в комплект поставки, необходимо установить на входе холодной воды в
водонагреватель (помечен синим кольцом). Предохранительный клапан рекомендуется заворачивать не более чем
на 3-4 оборота, обеспечив герметичность любым водоизолирующим материалом.
2.2.2. Присоедините входной патрубок предохранительного клапана к магистрали холодной воды с помощью трубы
или гибкого шланга.
2.2.3. Подсоедините к выходу горячей воды из водонагревателя (помечен красным ко
льцом) трубу или гибкий шланг
для отвода горячей воды к месту водоразбора.
2.2.4. Для удобства обслуживания рекомендуется установить тройник с запорным краном между входом холодной
воды в водонагреватель и предохранительным клапаном.
Это позволит слить воду из водонагревателя, не демонтируя предохранительный клапан.
2.2.5. Для облегчения доступа воздуха в бак при сливе воды рекомендуется установить тройник с запорным краном
на выходе горячей воды из водонагревателя.
2.2.6. При давлении водопроводной сети выше 5 бар необходимо установить перед предохранительным клапаном
редуктор для понижения давления.
Подсоединение к открытому резервуару с водой (рис. 2)
2.2.7. Вода поступает в водонагреватель самотеком из резервуара. Для этого тройник развода воды из резервуара на
водонагреватель и прочие нужды должен быть выше верхней точки водонагревателя. При данном варианте
подсоединения предохранительный клапан не обязателен.
2.3. Электрическое подключение
Внимание! Электромонтаж прибора должен выполнять ква
лифицированный специалист с соблюдением
правил техники безопасности. Фирма-изготовитель не несет ответственности за повреждения прибора
вследствие неправильного заземления или неправильных параметров источника электропитания.
2.3.1. После заполнения бака водонагревателя водой и проверки герметичности системы – включите электрическую
вилку водонагревателя в розетку.
2.3.2. Если водонагреватель поставляется без кабеля электропитания, для подключения к сети электроснабжения
используйте кабель соответствующего типа (тип H05VV-F 3х1,5 мм², Ø 8,5 мм). Проденьте кабель электропитания в
отверстие, находящееся в крышке прибора и присоедините к клеммам на термостате. Затем каждый провод должен
быть зафиксирован соответствующим винтом.
2.3.3. Водонагреватель должен быть заземлен. Провод заземления (желто-зеленого цвета) следует подсоединить к
клемме, обозначенной символом . Закрепите кабель электропитания с помощью кабельных зажимов.
2.3.4. Убедитесь, что параметры источника электропитания соответствуют техническим характеристикам
водонагревателя, указанным на идентификационной табличке.
Контакты
индикаторной
лампы
Заземление
Электропитание
Фланец на 5-ти болтах Автоклавный фланец
3.
ВКЛЮЧЕНИЕ И РАБОТА
3.1. Ввод в эксплуатацию
3.1.1. Перед подключением водонагревателя к источнику электропитания обязательно заполните бак водой. Для
этого откройте кран горячей воды на смесителе, потом кран подачи холодной воды в водонагреватель.
3.1.2. Как только водонагреватель наполнится, из смесителя потечет вода. Проверьте фланец на наличие протечек.
При необходимости отцентрируйте его и подтяните гайки на фланце.
3.1.3. Закройте кран горячей воды на смесителе.
3.1.4. Включите прибор в источник электропитания.
3.2. Регулировка температуры
3.2.1. В моделях, оснащенных внешним регулятором температуры, температура нагрева воды может регулировать-
ся ручкой, соединенной с термостатом в соответствии с обозначениями.
3.2.2. Температура устанавливается вращением ручки регулировки по часовой стрелке для увеличения температу-
ры нагрева и против часовой стрелки для ее уменьшения.
3.2.3. Индикаторная лампа будет постоянно гореть во время фазы нагрева и погаснет после достижения заданной
температуры.
3.2.4. Если модель не имеет внешнего регулятора температуры, то ее можно установить, вращая регулировочный
винт термостата в диапазоне, отмеченном знаками "+" и "-". Для этого необходимо отключить водонагреватель от
источника электропитания и снять пластиковую крышку прибора.
3.2.5. Рекомендуется установить регулировочный винт термостата в положение, соответствующее примерно
75% от максимального. В этом случае аппарат работает в экономичном режиме, значительно снижая скорость
образования накипи.
4. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И РЕМОНТ
Внимание! Не пытайтесь ремонтировать прибор самостоятельно. Все работы по техническому
обслуживанию и ремонту должен выполнять квалифицированный специалист с соблюдением правил
техники безопасности, а так же требованиями, содержащимися в данном руководстве.
4.1. Слив воды
Необходимо слить воду из водонагревателя, если в месте установки прибора существует вероятность снижения
температуры ниже 0°С.
4.1.1. Отключите электропитание прибора.
4.1.2. Убедитесь, что вода внутри прибора имеет безопасную температуру.
4.1.3. Перекройте подачу холодной воды в водонагреватель.
4.1.4. Откройте кран горячей воды на смесителе для сброса давления внутри бака.
4.1.5. Для обеспечения доступа воздуха в бак, откройте запорный кран на тройнике, установленный на выходе
горячей воды из водонагревателя (помечен красным кольцом). При его отсутствии необходимо демонтировать
подсоединения на выходе из водонагревателя.
4.1.6. Присоедините направленный в канализацию дренажный шланг к запорному крану на тройнике,
установленному на входе холодной воды в водонагреватель (помечен синим кольцом) и откройте его. При его
отсутствии дренажный шланг необходимо установить на входе в водонагреватель.
4.1.7. После слива убедитесь в отсутствии воды внутри водонагревателя.
Замерзание воды внутри водонагревателя приводит к необратимым изменениям и дефектам.
В этом случае производитель снимаете себя все гарантийные обязательства.
4.2. Замена внутренних элементов
Отключите водонагреватель от источника электропитания. Снимите крышку прибора. Для замены термостата,
выдвиньте его из гнезда и отсоедините от цепи питания. Перед началом работ слейте воду из водонагревателя.
Для моделей с автоклавным фланцем, открутите гайку (D рис 3), снимите держатель фланца (S рис. 3) и откройте
фланец (F рис. 3), выдавив его внутрь. Снимите фланец, повернув его вокруг своей оси.
Для моделей с фланцем на 5-ти болтах выкрутите 5 гаек (С рис. 4) и снимите фланец (F рис. 4). Нагревательный
элемент и анод присоединены к фланцу. При сборке прибора не забудьте установить в исходное положение
нагревательный элемент, прокладку фланца и термостат. Прокладку фланца рекомендуется заменять каждый раз
при повторной сборке.
Перед проведением любой операции по ремонту или обслуживанию отключите прибор от
электрической сети.
Применяйте запасные части, выпускаемые только заводом-изготовителем.
4.3. Регулярное обслуживание
4.3.1. Магниевый анод
Магниевый анод является неотъемлемой составной частью системы защиты водосодержащей емкости
от коррозии. Необходимо ЕЖЕГОДНО проверять состояние магниевого анода. При сильном изнаши-
вании магниевый анод необходимо заменить. Гарантия на водосодержащую емкость при изношенном
магниевом аноде (остаточный объем менее 30%) недействительна. Необходимо производить замену
магниевого анода не реже 1 раза в 24 месяца (за исключением водонагревателей с внутренним баком из
нержавеющей стали).
Магниевый анод является расходным материалом, и не подлежит замене по гарантии.
4.3.2. Предохранительный клапан
Регулярно проверяйте, чтобы предохранительный клапан (устройство защиты от избыточного
давления) не был заблокирован или поврежден. При необходимости замените его или удалите
известковый налет. Если предохранительный клапан оснащен рычагом, поднятие последнего
можно использовать для регулярной проверки исправной работы клапана.
В режиме нагрева из дренажного отверстия предохранительного клапана возможно появление
капель воды. Это является естественным процессом, связанным с тепловым расширением
воды в процессе нагрева. Рекомендуется соединить дренажное отверстие предохранительного клапана с системой
канализации.
13
Дане обладнання виготовлено відповідно до Директиви ЄС щодо електромагнітної сумісності ЕЕС/89/336 ЕМС за ТУ 2468-011-11182725-2006.
2. УСТАНОВКА
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Технічні характеристики водонагрівача наведені на заводській табличці, яка розташована поруч з патрубками водяного
контуру.
Ø 353 Ø 450
Об’єм, л 30 40 50 65 80 50 80 100 120 150
15 17 19 21 25 17 22 26 33 41
Сталь
9,5 - 15 17,5 20 13 19 22 26 -
Нержавіюча
сталь
Вага, кг
Вітаємо Вас з придбанням електричного водонагрівача, виробленого компанією "Арістон Термо Груп". Дане
обладнання розроблено згідно з європейськими стандартами якості і відповідає заявленим технічним
характеристикам. Водонагрівач простий у використанні, має високі споживчі властивості і є довговічним в експлуатації.
Сподіваємося, що Ви залишитесь задоволені його роботою.
Ми просимо Вас уважно прочитати дану інструкцію для забезпечення коректної установки та експлуатації
водонагрівача.
1. ЗАГАЛЬНІ ВІДОМОСТІ
1.1. Комплект поставки та призначення
1.1.1. Водонагрівач
1.1.2. Запобіжний клапан
1.1.3. Кронштейн
1.1.4. Інструкція з установки та експлуатації
1.1.5. Гарантійний талон
1.1.6. Заводська упаковка
Цей прилад розроблений для установлення всередині будівель, в побутових та господарських приміщеннях та
призначений для нагріву води нижче рівня кипіння, з можливістю використання гарячою водою в декількох точках
(ванна кімната, кухня, туалет) та подальшої підтримки заданої температури в автоматичному режимі.
Час нагрівання води залежить від об'єму водонагрівача і потужності нагрівального елементу.
1.2. Основні елементи:
1.2.1. Внутрішній бак.
1.2.2. Теплоізоляція з пінополіуретану, яка забезпечує мінімальні втрати тепла навіть при вимкненому водонагрівачі.
1.2.3. Нагрівальний елемент.
1.2.4. Регулятор температури, що дозволяє встановити бажану температуру нагріву води.
1.2.5. Термостат, що контролює задану температуру нагрівання води всередині водонагрівача.
1.2.6. Запобіжний клапан, який встановлюється на вході у водонагрівача та виконує функції запобігання повернення
води в магістраль водопостачання і захисту внутрішнього бака від надмірного тиску.
1.2.7. Магнієвий анод, який забезпечує додатковий захист внутрішнього баку від корозії.
Увага! Монтаж і налаштування водонагрівача повинен виконувати кваліфікований фахівець відповідно до
діючих правил та санітарно-гігієнічних норм, а також вимог, які наведені в цій інструкції.
2.1. Кріплення водонагрівача до стіни
2.1.1. Установка водонагрівача відбувається на капітальній стіні за допомогою кронштейнів і гаків. Рекомендується
використовувати гаки (не входять в комплект поставки) з діаметром не менше 12 мм.
Залежно від обраної моделі, Вам може знадобляться 2 або 4 таких гака.
2.1.2. Підготовлене кріплення повинно витримувати трикратну вагу наповненого водою водонагрівача.
2.1.3. Для зменшення тепловтрат, прилад слід встановити на мінімальній відстані від водорозбірного вузла.
2.1.4. Для проведення технічного обслуговування необхідно забезпечити під приладом вільний простір не менше 50
см, а від стелі - 10 см.
2.1.5. Монтаж гаків у стіні повинен виключати можливість самочинного переміщення по них кронштейна
водонагрівача. Після установки обов'язково перевірте надійність кріплення.
2.1.6. Щоб уникнути заподіяння шкоди майну споживача і (або) третіх осіб у разі несправностей в системі гарячого
водопостачання, рекомендується робити монтаж водонагрівача в приміщеннях, що мають гідроізоляцію підлог і
дренаж в каналізацію, і не розміщувати під водонагрівачем предмети, схильні до дії води.
2.1.7. При розміщенні водонагрівача в незахищених приміщеннях необхідно встановити під водонагрівачем захисний
піддон з дренажем в каналізацію.
3. ВМИКАННЯ І РОБОТА
3.1. Введення в експлуатацію
3.1.1. Перед підключенням водонагрівача до джерела електроживлення обов’язково заповніть бак водою.
Для цього відкрийте кран гарячої води на змішувачі, потім кран подачі холодної води у водонагрівач.
3.1.2. Як тільки водонагрівач наповниться, із змішувача потече вода. Перевірте фланець на наявність протікань.
Відцентруйте його і підтягніть гайки на фланці, якщо це необхідно.
3.1.3. Закрійте кран гарячої води на змішувачі.
3.1.4. Підключіть прилад до джерела електроживлення.
3.2. Регулювання температури
3.2.1. У моделях, оснащених зовнішнім регулятором температури, температура нагріву води може регулюватися
ручкою, з’єднаної з термостатом відповідно до позначеннями.
3.2.2. Температура встановлюється обертанням ручки регулювання за годинниковою стрілкою для збільшення
температури нагріву і проти годинникової стрілки для її зменшення.
3.2.3. Індикаторна лампа буде постійно горіти під час фази нагрівання й згасне після досягнення заданої темпіратури.
3.2.4. Якщо модель не має зовнішнього регулятора температури, то її можна встановити, обертаючи регулювальний
гвинт термостата в діапазоні, зазначеному знаками «+» і «-». Для цього необхідно відключити водонагрівач від
джерела електроживлення і зняти пластикову кришку приладу.
3.2.5. Рекомендується встановити регулювальний гвинт термостата в положення, відповідне приблизно 75% від
максимального. У цьому випадку апарат працює в економічному режимі, значно знижуючи швидкість утворення накипу.
4. ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І РЕМОНТ
Увага! Не намагайтеся ремонтувати прилад самостійно. Усі роботи з технічного обслуговування і
ремонту повинен виконувати кваліфікований фахівець, дотримуючись правил техніки безпеки, а також
вимог, які наведені в цій інструкції.
4.1. Злив води
Необхідно злити воду з водонагрівача, якщо в місці установки приладу існує ймовірність зниження температури нижче 0°С.
4.1.1.
Вимкніть електроживлення приладу.
4.1.2.
Переконайтеся, що вода всередині приладу має безпечну температуру.
4.1.3.
Перекрийте подачу холодної води у водонагрівач.
4.1.4.
Відкрийте кран гарячої води на змішувачі для скидання тиску всередині бака.
4.1.5.
Для полегшення доступу повітря в бак, відкрийте запорний кран на трійнику, встановлений на виході гарячої води
з водонагрівача (позначений червоним кільцем). При його відсутності необхідно демонтувати під’єднання на виході з
водонагрівача.
4.1.6.
Приєднайте спрямований в каналізацію дренажний шланг до запірного крану на трійнику, встановленому на
вході холодної води у водонагрівач (позначений синім кільцем) і відкрийте його. При його відсутності дренажний шланг
необхідно встановити на вході у водонагрівач.
4.1.7.
Після зливу переконайтеся, що вода відсутня всередині водонагрівача.
Замерзання води всередині водонагрівача призводить до безповоротних змін і дефектів.
У цьому випадку виробник знімає з себе всі гарантійні зобов’язання.
4.2. Заміна внутрішніх елементів
Перед початком робіт відключіть прилад від джерела електроживлення і злийте воду з водонагрівача.
Зніміть кришку приладу.
Для заміни термостата, висуньте його з гнізда і від'єднайте від мережі живлення.
Для заміни нагрівального елементу і магнієвого анода (моделі з автоклавним фланцем) відкрутіть гайку (D рис. 3),
зніміть скобу фланця (S рис. 3) і відкрийте фланець (F рис. 3), видавав його всередину. Зніміть фланець, повернувши
його навколо осі.
Для заміни нагрівального елементу і магнієвого анода (моделі з фланцем на 5-ти болтах), викрутити 5 гайок (С рис. 4)
і зніміть фланець (F рис. 4).
Після заміни, будь ласка, переконайтеся, що всі компоненти встановлені назад на їх штатні місця.
Прокладку фланця рекомендується замінювати кожного разу при повторній зборці.
Перед проведенням будь-якої операції з ремонту або обслуговування відключіть прилад від електричної мережі.
Застосовуйте запасні частини, що випускаються тільки заводом-виробником.
4.3. Регулярне обслуговування
4.3.1. Магнієвий анод
Магнієвий анод є невід’ємною складовою частиною системи захисту водомісткої ємності і нагрівального
елемента (ТЕНа) від корозії.
Необхідно ЩОРОКУ перевіряти стан магнієвого анода. При сильному зношуванні магнієвий анод
необхідно замінити. Гарантія на водомісткі ємність і нагрівальний елемент при зношеному магнієвому аноді
(залишковий обсяг менше 30% від початкового) є недійсною. Для заміни анода демонтуйте нагрівальний
елемент і відкрутіть магнієвий анод від кріпильного кронштейна. Заміну магнієвого анода необхідно проводити
не рідше 1 разу в 24 місяці (за винятком водонагрівачів з водомісткими ємністю з нержавіючої сталі).
Магнієвий анод є витратним матеріалом, і не підлягає заміні за гарантією.
4.3.2. Запобіжний клапан
Запобіжний клапан запобігають повернення води з водонагрівача при відсутності води в магістралі
холодного водопостачання; забезпечує скидання надлишкового тиску, що виникає у внутрішньому
баку через збільшення об'єму води в результаті нагріву, в магістраль холодного водопостачання (при
різниці тиску між внутрішнім баком і магістраллю холодного водопостачання вище атмосфери) та/або
через дренажний отвір запобіжного клапана.
Регулярно перевіряйте, щоб запобіжний клапан (пристрій захисту від надлишкового тиску) не був
заблокований або пошкоджений. При необхідності замініть його або видаліть вапняний наліт.
Якщо запобіжний клапан оснащений важелем, підняття останнього можна використовувати для регулярної перевірки
справної роботи клапана.
23

Содержание

Похожие устройства

Скачать
