Ariston PRO R 50 накопительный [39/44] 3 4 5 6 7 8 11
![Ariston PRO R 50 накопительный [39/44] 3 4 5 6 7 8 11](/views2/1358032/page39/bg27.png)

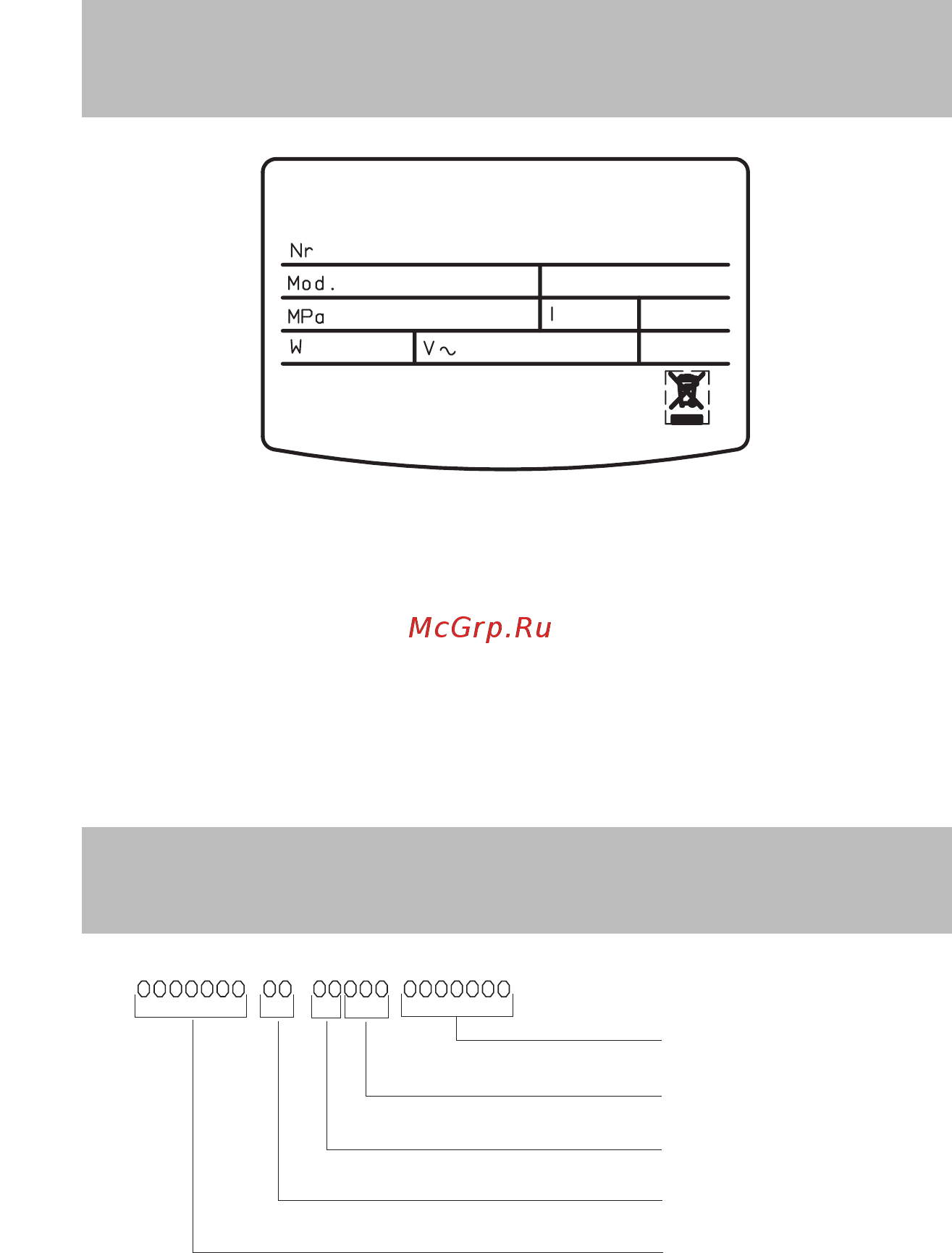

Идентификационная табличка
Iдентифiкацiйна табличка
Сәйкестендіру тақтайшасы
Data plate
Серийный номер
Серiйний номер
Сериялық нөмірі
Serial number
7
8
10
12
13
9
1
2
3
4
5
6
TEST
LIGHT
TEST
LIGHT
RESET
RESET
11
78
10
12 13
9
145
6
23
TEST
LIGHT
TEST
LIGHT
RESET
RESET
1114
14
1. Внешний корпус
2. Кронштейн
3. Внутренний бак
4. Выход горячей воды
5. Магниевый анод
6. Вход холодной воды
7. Теплоизоляция
8. Гильза термостата
9. Нагревательный элемент (ТЭН)
10. Фланец
11. Термостат
12. УЗО (опционально)
13. Кабель питания (опционально)
14. Ручка регулирования (опционально)
1. Зовнішній корпус
2. Кронштейн
3. Внутрішній бак
4. Вихід гарячої води
5. Магнієвий анод
6. Вхід холодної води
7. Теплоізоляція
8. Гільза термостата
9. Нагрівальний елемент (ТЕН)
10. Фланець
11. Термостат
12. ПЗВ (опціонально)
13. Кабель живлення (опціонально)
14. Ручка регулювання (опціонально)
1. Outer housing
2. Bracket
3. Inner tank
4. Hot water outlet
5. Magnesium anode
6. Cold water inlet
7. Thermal insulation
8. Thermostat shell
9. Heating element
10. Flange
11. Thermostat
12. RCD (optional)
13. Power supply cable (optional)
14. Кnob (optional)
1. Сыртқы тұрқы
2. Тіреуіш
3. Ішкі бак
4. Ыстық судың ағып шығатын жері
5. Магнийлік анод
6. Салқын судың кірісі
7. Жылу сақтағыш
8. Термостаттың гильзасы
9. Қыздырғыш элемент (ҚЭҚ)
10. Ернемек
11. Термостат
12. ҚАҚ (опционалды)
13. Қуат көзі кабелі (опционалды)
14. Реттеу тетігі (опционалды)
Устройство водонагревателя
Устрiй водонагрiвача
Water heater device
Сужылытқыштың құрылғысы
1. Торговая марка
2. Серийный номер
3. Модель
4. Материал бака
5. Максимальное давление
6. Объем
7. Номинальная мощность
8. Напряжение
9. Частота тока
10. Страна-изготовитель
11. Класс защиты
1. Торгова марка
2. Серійний номер
3. Модель
4. Матеріал бака
5. Максимальний тиск
6. Обсяг
7. Номінальна потужність
8. Напруга
9. Частота струму
10. Країна-виробник
11. Клас захисту
1. Сауда таңбасы
2. Топтама нөмірі
3. Моделі
4. Бак материалы
5. Ең жоғарғы қысымы
6. Көлемі
7. Кесімді куаты
8. Кернеу
9. Тоқ жиілігі
10. Өндіруші ел
11. Сақтау жіктелімі
1. Brand
2. Serial Number
3. Model
4. Tank material
5. Maximum pressure
6. Volume
7. Rated power
8. Voltage
9. Current frequency
10. Country of origin
11. Protection rating
1
2
3 4
5 6
7 8
11
Hz
10
9
код продукта
код продукту
Өнім коды
product code
код завода
код заводу
Зауыт коды
code of the plant
год производства
рік виробництва
Шығарылған жылы
year of production
день производства
день виробництва
Шығарылған күні
day of production
уникальный порядковый номер
унікальний порядковий номер
Бірегей реттік нөмірі
unique sequential number
Идентификационная табличка
Iдентифiкацiйна табличка
Сәйкестендірме тақтайшасы
Data plate
Серийный номер
Серiйний номер
Сериялық нөмірі
Serial number
1. Торговая марка
2. Серийный номер
3. Модель
4. Материал бака
5. Максимальное давление
6. Объем
7. Номинальная мощность
8. Напряжение
9. Частота тока
10. Страна-изготовитель
11. Класс защиты
1. Торгова марка
2. Серійний номер
3. Модель
4. Матеріал бака
5. Максимальний тиск
6. Обсяг
7. Номінальна потужність
8. Напруга
9. Частота струму
10. Країна-виробник
11. Клас захисту
1. Сауда таңбасы
2. Топтама нөмірі
3. Моделі
4. Бак материалы
5. Ең жоғарғы қысымы
6. Көлемі
7. Кесімді куаты
8. Кернеу
9. Тоқ жиілігі
10. Өндіруші ел
11. Сақтау жіктелімі
1. Brand
2. Serial Number
3. Model
4. Tank material
5. Maximum pressure
6. Volume
7. Rated power
8. Voltage
9. Current frequency
10. Country of origin
11. Protection rating
1
2
3 4
5 6
7 8
11
Hz
10
9
код продукта
код продукту
Өнім коды
product code
код завода
код заводу
Зауыт коды
code of the plant
год производства
рік виробництва
Шығарылған жылы
year of production
день производства
день виробництва
Шығарылған күні
day of production
уникальный порядковый номер
унікальний порядковий номер
Бірегей реттік нөмірі
unique sequential number
Идентификационная табличка
Iдентифiкацiйна табличка
Сәйкестендірме тақтайшасы
Data plate
Серийный номер
Серiйний номер
Сериялық нөмірі
Serial number
