16
1.3.4.2
Табл. 1.6: Доля покрытия теплопотребности тепловым насосом в моноэнергетическом или бивалентном режиме работы в зависимости от температуры
бивалентности и режима эксплуатации (источник: Таблица 5.3-4 DIN 4701 T10)
1.3.4.2 Пример расчета параметров для теплового насоса типа «воздух-вода»
Параметры теплового насоса рассчитываются с учетом
отопительной нагрузки здания, зависящей от наружной
температуры, (представлена в виде прямой) на диаграмме
тепловой мощности и кривых тепловой мощности теплового
насоса. Для этого на график наносится зависящая от
наружной температуры отопительная нагрузка здания в
виде отрезка между точкой заданной температуры в
помещении (соответствующая наружная температура, точка
1) на абсциссе (
ось х) и точкой расчетной
теплопроизводительности (точка 2) для значений наружных
температур, зафиксированных в нормах соответствующей
страны.

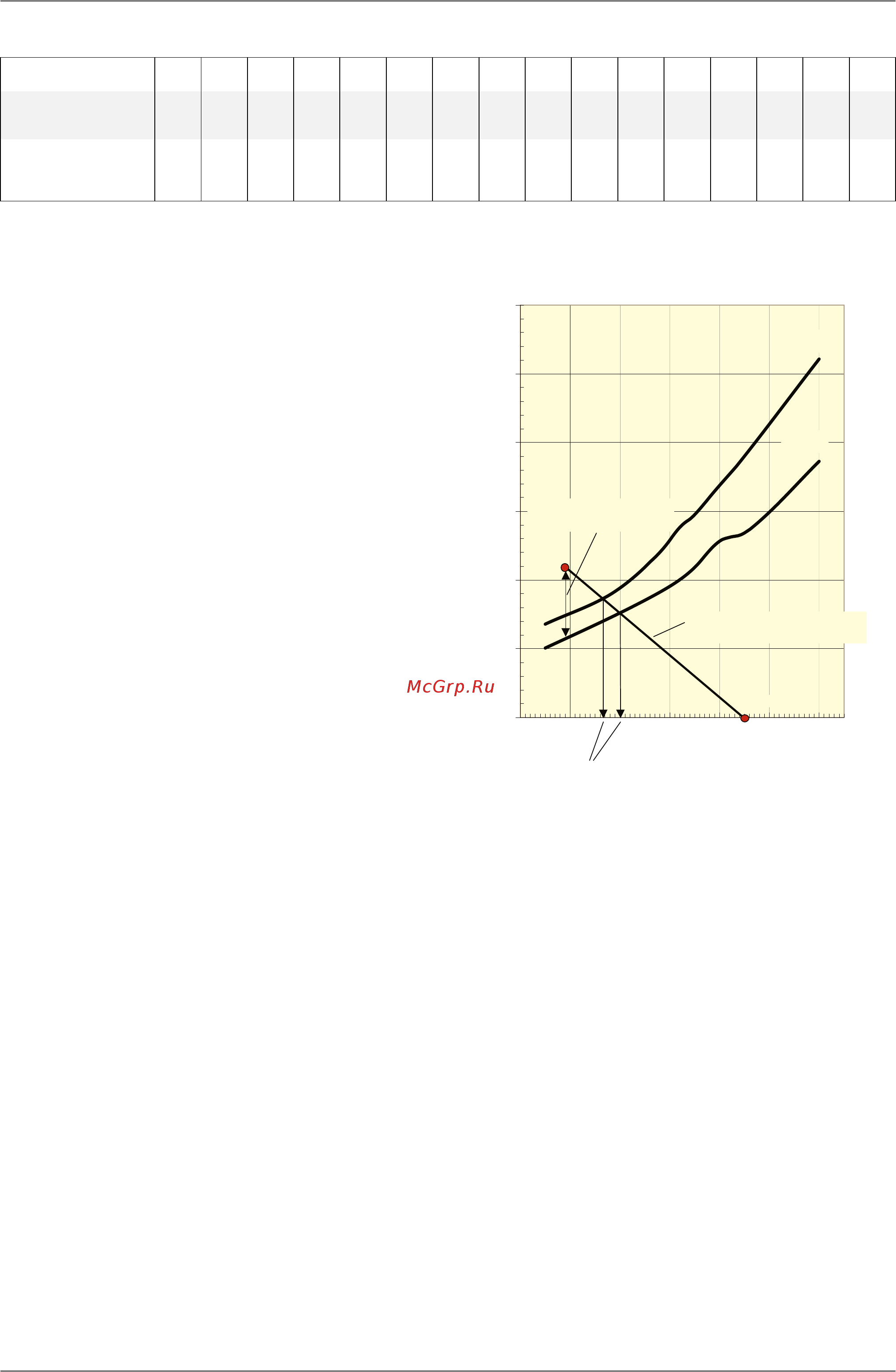

Рис. 1.3: Кривые тепловой мощности двух тепловых насосов типа
«воздух-вода» с различной теплопроизводительностью для
достижения температуры подающего контура 35 °C и
различными зависящими от наружной температуры
отопительными нагрузками зданий.
Пример из Рис.1.3 на стр.16 для здания с общей
отопительной нагрузкой 11,0 кВт при указанной в нормах
наружной температуре -16 °C и заданной температуре в
помещении +20 °C наглядно поясняет данный принцип. На
диаграмме изображены кривые тепловой мощности двух
тепловых насосов с температурой воды подающего контура
35 °C. Точки пересечения (предельная температура или
температура бивалентности) отрезка прямой отопительной
нагрузки, зависящей от
наружной температуры, и кривыми
тепловой мощности тепловых насосов расположены в
точках со значениями -5,0 °C для ТН 1 и -9 °C для ТН 2. Для
здания из выбранного примера следует использовать ТН 1.
Для круглогодичного обогрева необходимо выравнять
разницу между зависящей от наружной температуры
отопительной нагрузкой и теплопроизводительностью
насоса при соответствующей температуре воздуха на входе
при помощи дополнительного электрического отопления.
Температура
бивалентности [°C]
-10-9-8-7-6-5-4-3-2-1012345
Доля покрытия
теплопотр. [-] в бив.-
парал. режиме
1,00 0,99 0,99 0,99 0,99 0,98 0,97 0,96 0,95 0,93 0,90 0,87 0,83 0,77 0,70 0,61
Доля покрытия
теплопотр. [-] в
бивалентно-альтерн.
режиме
0,96 0,96 0,95 0,94 0,93 0,91 0,87 0,83 0,78 0,71 0,64 0,55 0,46 0,37 0,28 0,19
Моноэнергетический режим работы:
Тепловой насос с электрическим
нагревательным стержнем
Отопительная система с максимальной
температурой подающего контура 35 °C
Заданная отопительная нагрузка
отапливаемого здания
9,0 кВт
Заданное дополнительное потребление
тепла для приготовления горячей воды и
нагрева воды в плавательном бассейне
1,0 кВт
(Отопительная нагрузка здания +
дополнительная потребность в тепле) х
фактор f из Табл.1.3 на стр.14 (для
двухчасовой блокировки) = (9,0 кВт +
1 кВт) x 1,1 =
11,0 кВт
= необходимая теплопроизводительность
теплового насоса при наружной
температуре, определенной в
соответствующих стандартах страны.






    
ɇɚɪɭɠɧɚɹɬɟɦɩɟɪɚɬɭɪɚɜ>&@
Ɍɟɩɥɨɩɪɨɢɡɜɨɞɢɬɟɥɶɧɨɫɬɶɜ>ɤȼɬ@ɜɤɥɨɬɬɚɢɜɚɧɢɟ
Ɍɇ
Ɍɇ
Ɍɟɦɩɟɪɚɬɭɪɚ
ɛɢɜɚɥɟɧɬɧɨɫɬɢ
Ɍɨɱɤɚ
Ɍɪɟɛɭɟɦɚɹɞɨɩɨɥɧɢɬɟɥɶɧɚɹ
ɦɨɳɧɨɫɬɶ
Ɍɟɩɥɨɜɚɹɧɚɝɪɭɡɤɚɡɞɚɧɢɹɡɚɜɢɫɹɳɚɹ
ɨɬɧɚɪɭɠɧɨɣɬɟɦɩɟɪɚɬɭɪɵɭɩɪɨɳɟɧɧɚɹ
Ɍɨɱɤɚ
