Dimplex 2NC6 2L 062 [21/231] Требования к помещению для установки
![Dimplex 2NC6 2L 062 [21/231] Требования к помещению для установки](/views2/1396574/page21/bg15.png)
20
2.2.1
2.2.1 Требования к помещению для установки
Вентиляция
Помещение, в котором будет установлен тепловой насос,
должно по возможности проветриваться наружным
воздухом во избежание повышения относительной
влажности воздуха и для предотвращения образования
конденсата. Особенно при сушке здания и вводе теплового
насоса в эксплуатацию на холодных деталях может
образовываться конденсат.
ВНИМАНИЕ!
Эксплуатация теплового насоса без воздуховода
запрещена из-за опасности получения телесных
повреждений от воздействия вращающихся частей
(напр., от вентилятора).
2.2.2 Всасывание или отвод воздуха через световые шахты
Если стенные проемы для воздушных каналов всасывания
или отвода воздуха находятся ниже уровня поверхности
земли, то рекомендуется производить забор воздуха через
благоприятные для потока воздуха пластмассовые
световые шахты. Для бетонных шахт необходим дефлектор.
На стороне отвода воздуха световую шахту следует
снабдить звукопоглощающей облицовкой. Для этого хорошо
подходят погодоустойчивые плиты из минерального волокна
объемным весом 70
кг/м или газонаполненная пластмасса с
открыто-пористой структурой (например, пена на основе
меламиновой смолы).
Минимальные размеры шахт: от 1000 x 400 до
1000 x 650 мм
Герметизация перехода между световой шахтой и
проемом в стене (см. Гл.2.2.4 на стр.21)
Установка предохранительной решетки (защита от
взлома)
Предусмотреть сток для конденсата
Для защиты от мелких животных и листвы
следует
установить дополнительную проволочную решетку
(размер ячеек > 0,8 см).
УКАЗАНИЕ
Минимальные размеры воздуховодов представлены в
таблице технических характеристик.

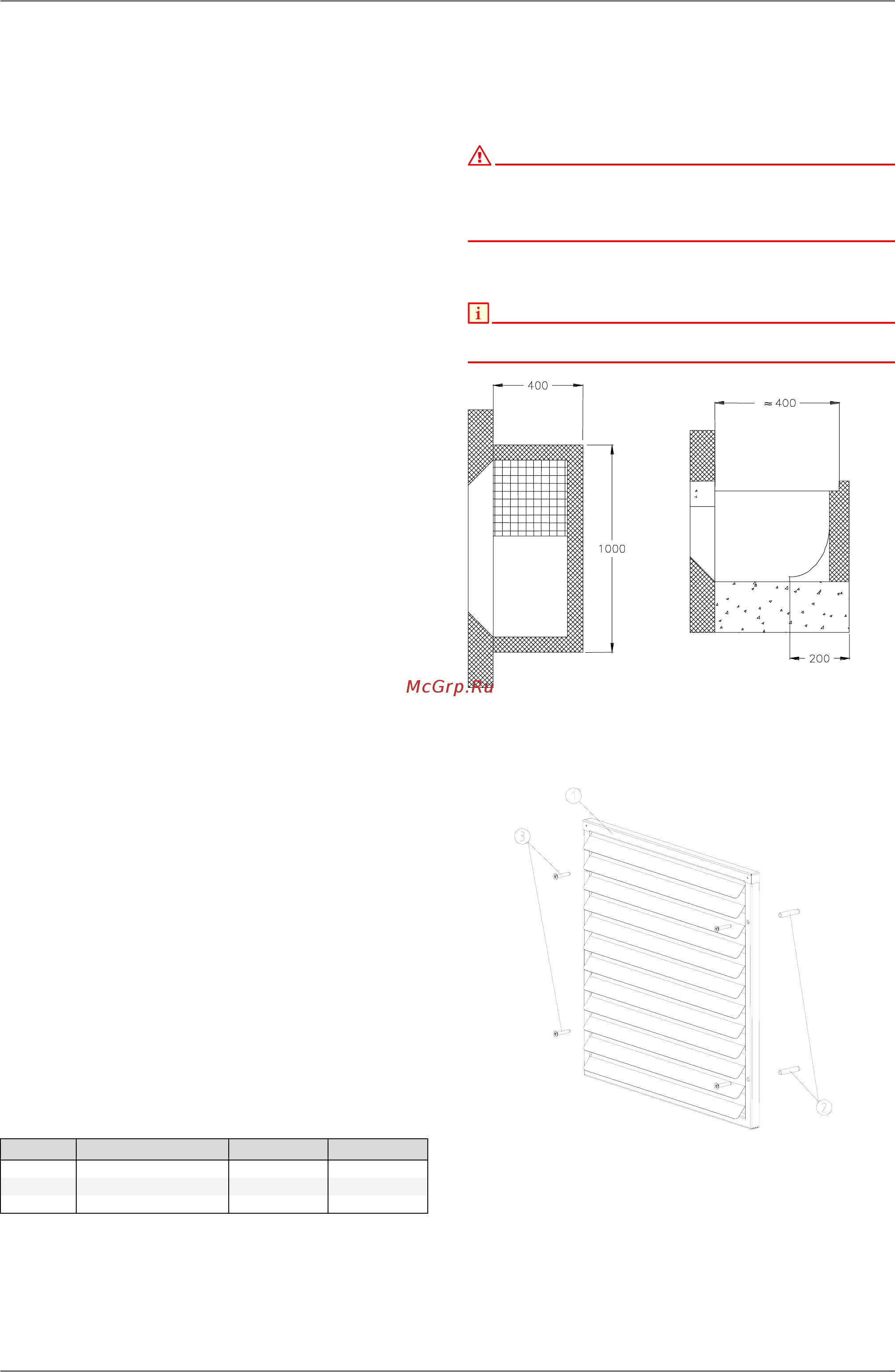

Рис. 2.1: Минимальные размеры световой шахты
2.2.3 Дождезащитная решетка для тепловых насосов
Дождезащитные решетки служат в качестве наружной
облицовки для отверстий в стенах, расположенных выше
уровня поверхности земли, а также для защиты воздуховода
от атмосферных воздействий. Они крепятся снаружи к стене
и могут применяться вне зависимости от типа воздуховода.
Дождезащитная решетка, разработанная специально для
тепловых насосов (специальные принадлежности),
отличается значительно малыми потерями давления по
сравнению с
обычными погодозащитными решетками.
Решетка может быть установлена как на стороне
всасывания, так и на стороне отвода воздуха.
Для защиты от мелких животных и листвы необходимо
установить проволочную решетку между стеной и
дождезащитной решеткой. Свободное сечение решетки
должно составлять как минимум 80% (расстояние между
ячейками > 0,8см). При необходимости можно дополнить
конструкцию приспособлением для защиты от
взлома.
Рис. 2.2: Дождезащитная решетка для тепловых насосов
Поз. Наименование 500-700 800
1 Защитная решетка 1 шт.1 шт.
2 Дюбель 6x30 4 шт. 6 шт.
3 Шурупы 5x70 4 шт.6 шт.
