178
8
8 Подключение теплового насоса к системе отопления
8.1 Требования к гидравлике
Для улучшения эффективности работы теплового насоса
при гидравлической обвязке следует учесть, что тепловой
насос должен вырабатывать тепло только действительно
необходимого температурного уровня. Целью является
передача в систему отопления выработанного тепловым
насосом тепла определенной температуры несмешанным.
УКАЗАНИЕ
Смешанный отопительный контур необходим только в
том случае, если при отоплении требуется достижение
двух различных температурных уровней, например, для
обеспечения отопления «теплый пол» и радиаторного
отопления.
Во избежание смешивания различных температурных
уровней, режим отопления при поступлении команды на
включение функции приготовления горячей воды
прерывается, а тепловой насос работает в режиме более
высоких температур подающего контура, необходимых для
приготовления горячей воды.
Следует выполнять следующие основные требования:
обеспечение защиты от замерзания,
Гл.8.2 на стр. 178
обеспечение достаточного потока воды-теплоносителя,
Гл.8.3 на стр.178
обеспечение предписанной минимальной
продолжительности работы. Гл.8.5 на стр. 184
8.2 Обеспечение защиты от замерзания
Для тепловых насосов, установленных на открытом воздухе
или использующих наружный воздух, необходимо принять
меры для предотвращения замерзания воды-теплоносителя
в период простоя или в случае неисправностей.
Если температура на датчике защиты от замерзания (датчик
подающего контура) опускается ниже минимального
температурного уровня, то для обеспечения защиты от
замерзания производится автоматическое включение
циркуляционного насоса отопления и
дополнительного
циркуляционного насоса. При возникновении
неисправностей в моноэнергетических или бивалентных
установках включается 2-ой теплогенератор.
ВНИМАНИЕ!
В отопительных установках, периодически
отключаемых энергоснабжающим предприятием от
сети, питающий кабель (L/N/PE230 В, 50 Гц) для системы
управления ТН должен постоянно находиться под
напряжением, по этой причине его следует подключить
в обход блокирующего контактора энергоснабжающего
предприятия, либо подключить его к электросети для
бытовых нужд.
В контур отопления теплонасосных установок, в которых
осложнено своевременное обнаружение прерывания
подачи электроэнергии (например, в загородных домах),
необходимо добавить антифриз.
В жилых зданиях с постоянным проживанием людей не
рекомендуется добавлять антифриз в воду-теплоноситель,
так как регулировка теплового насоса в достаточной степени
обеспечивает защиту от замерзания, а антифриз снижает
эффективность насоса.
Для тепловых насосов, установленных в подверженных
морозам местах, необходимо предусмотреть ручной слив.
При снятии с эксплуатации теплового насоса или во время
прерывания подачи электроэнергии установку нужно
опорожнить в трех местах и, при необходимости, продуть.

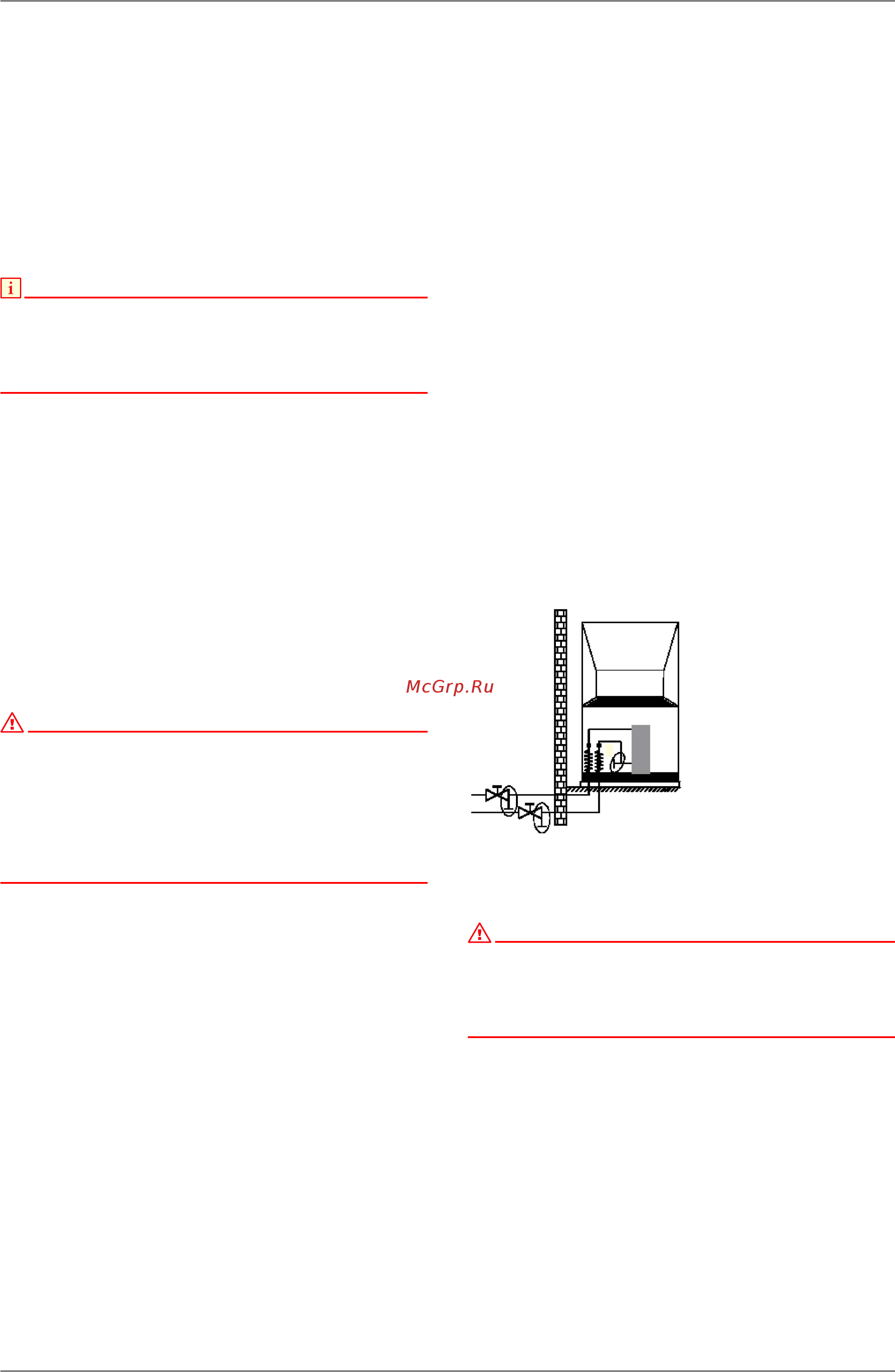

Рис. 8.1: Монтажная схема для установки подверженных угрозе
замерзания тепловых насосов.
ВНИМАНИЕ!
Гидравлическая обвязка должна осуществляться таким
образом, чтобы в тепловом насосе обеспечивался
непрерывный проток, фиксируемый встроенными
датчиками, и в случае отдельной обвязки или при
работе в бивалентном режиме.
8.3 Обеспечение достаточного потока воды-теплоносителя
Для надежной эксплуатации теплового насоса необходимо
обеспечить поток воды-теплоносителя во всех режимах
работы, значение которого не ниже приведенного в таблице
технических характеристик минимального значения потока
воды-теплоносителя. Параметры циркуляционного насоса
следует рассчитать таким образом, чтобы в тепловом
насосе при максимальной потере давления в установке
(почти все отопительные контуры закрыты) обеспечивался
поток воды.
Определение
требуемого перепада температур может
осуществляться двумя способами:
Определение расчетным путем.
Гл. 8.3.1 на стр.179
Выбор значений из таблицы в зависимости от
температур источников тепла Гл. 8.3.2 на стр. 179
