УСТРОЙСТВО ИЗДЕЛИЯ

Конструктивно П.З.У. выполнено в пластмассовом корпусе,

имеющем жалюзи для вентиляции.

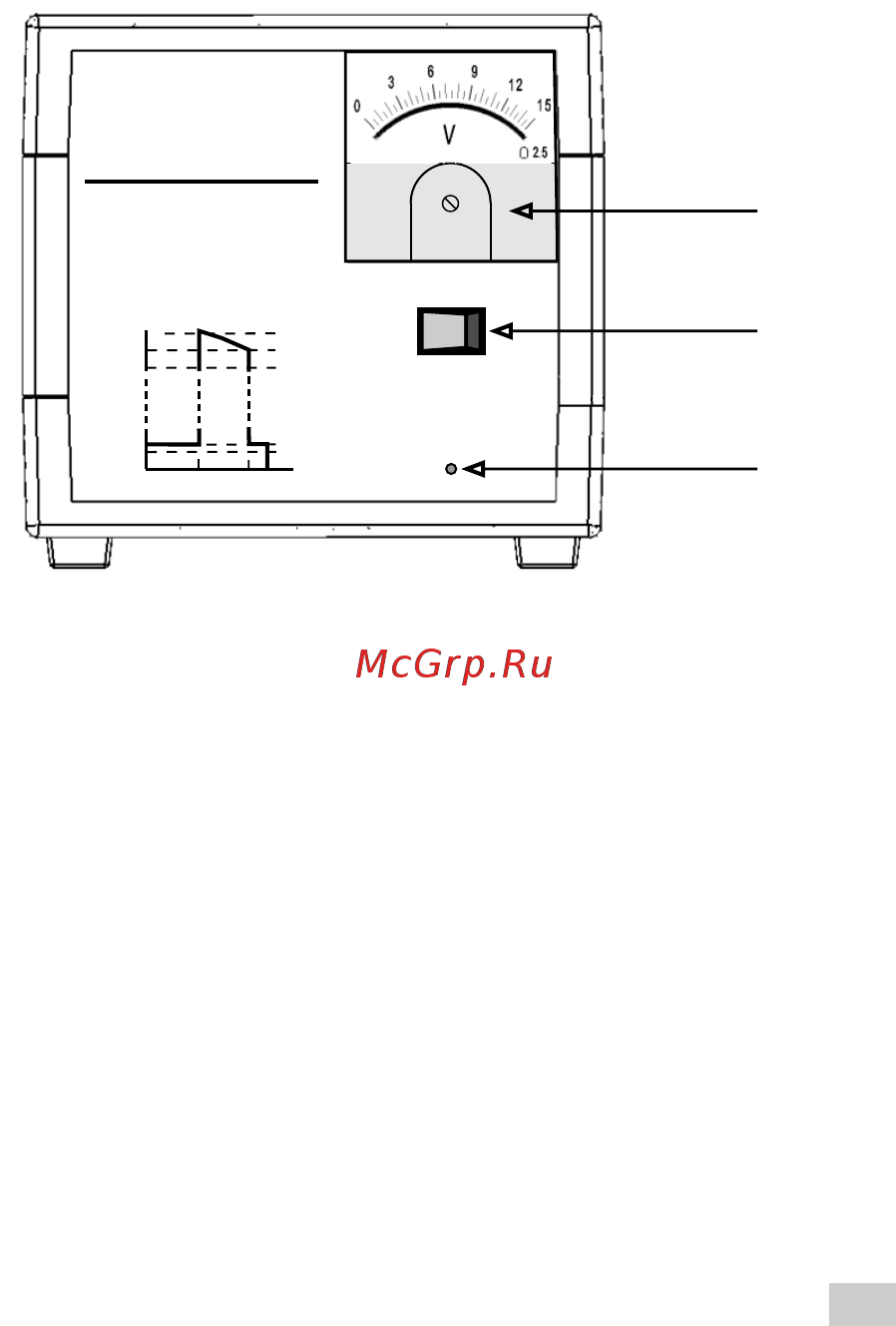

На передней панели расположены:

1 - Стрелочный вольтметр

2 - Переключатель режимов “Пуск/Заряд”

3 - Двухцветный светодиод “Ток” - индицирует протекание

зарядного тока: Зеленый цвет - малый ток в режиме заряда

Красный цвет - большой пусковой ток

ВНИМАНИЕ! При измерениях необходимо учесть, что

стрелочный вольтметр измеряет напряжение не на

крокодилах, а на выходе схемы до выходных проводов.

Поэтому показания вольтметра при пусковых токах будут

завышены примерно на 1,5-2 вольта по сравнению с

напряжением на крокодилах.

Электронная схема П.З.У. представляет собой двухтактный

высоковольтный высокочастотный преобразователь со

схемой управления, содержащей три цепи обратной связи по

напряжению, току и температуре.

Такое построение силовой части обеспечивает высокий КПД

ПУ

АВ Т ОМ А ТИ Ч ЕС К ОЕ

РЯДН

УС Т РО Й СТ В О

U,B

80 I,A

ТОК ПУСКА 80А

ТОК ЗАРЯДА 15А

ЗАРЯД ПУСК

ТОК

НПП Орион-700
