RZB-04 КОМПЛЕКТ БЕСПРОВОДНОГО УПРАВЛЕНИЯ

- ОСВЕЩЕНИЕ, ДВУХКАНАЛЬНЫЙ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ZAMEL Sp. z o.o.

ul. Zielona 27, 43-200 Pszczyna, Poland

tel. +48 (32) 210 46 65, fax +48 (32) 210 80 04

www.zamelcet.com, e-mail: marketing@zamel.pl

VER. 003_18.05.2011

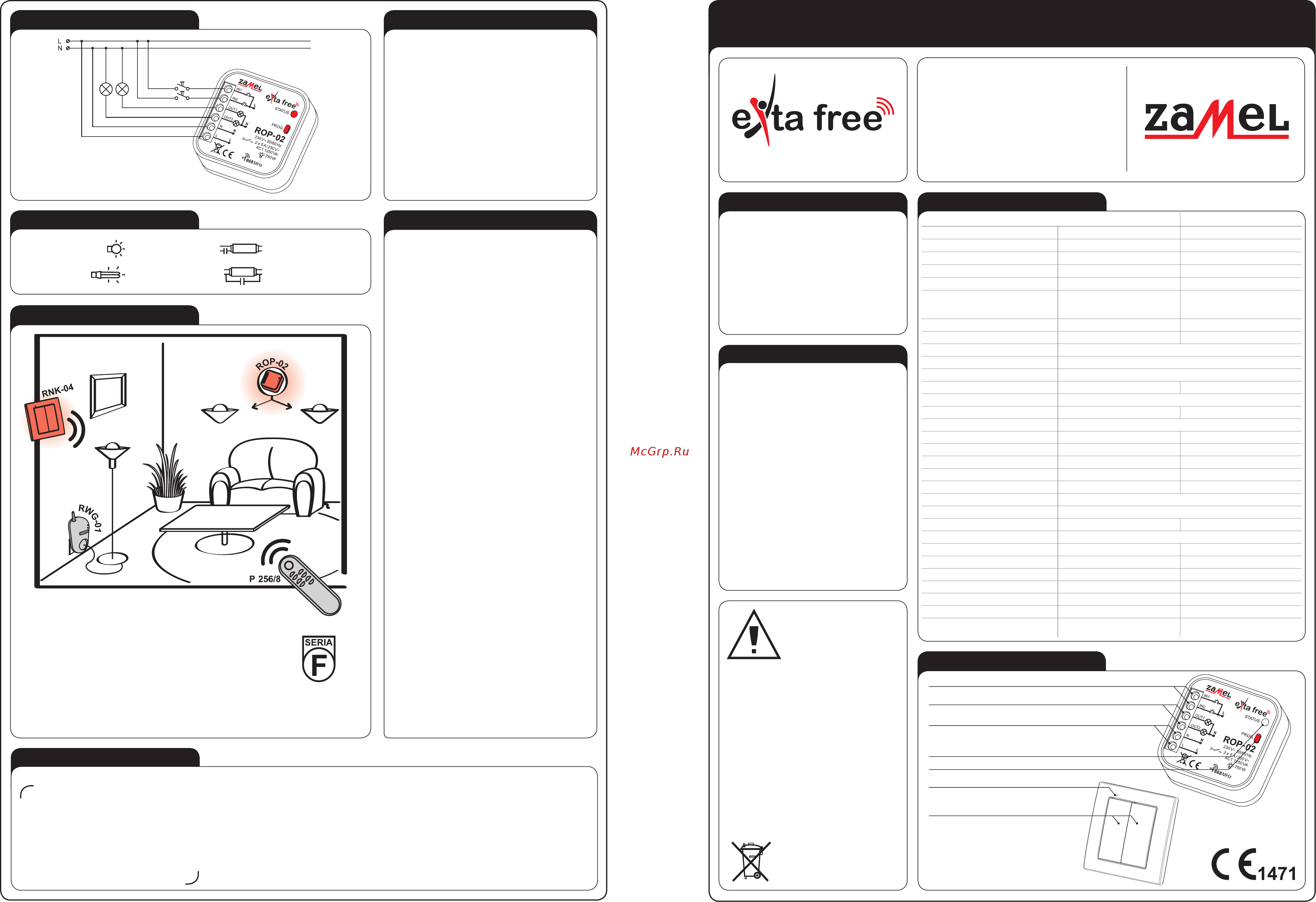

ВНЕШНИЙ ВИД

ПОДКЛЮЧЕНИЕ

ПРИМЕНЕНИЕ

СВОЙСТВА

ТЕХНИЧЕСКИЕ ДАННЫЕОПИСАНИЕ

● Два выходных реле (беспотенциаль-

ные контакты 230 V AC),

● управление работой освещения или

другими приемниками,

● простой монтаж во внутренней короб-

ке Ø60 мм,

● 5 режимов работы: включение, выклю-

чение, моностабильный режим, би-

стабильный, временной (выключение

с задержкой),

● большая дальность действия (до 200 м),

● оптическая сигнализация работы,

● низкий расход мощности, возможность

постоянной работы,

● возможность увеличения дальности

действия посредством применения

ретрансмиттера RTN-01.

Комплект беспроводного управления (кно-

почный четырехканальный радиопередатчик

RNK-04 и двухканальный встраиваемый ра-

диоприемник ROP-02). Встраиваемые радио-

приемники находят свое применение так в ка-

честве элементов для установки в монтажных

коробках при настенном и скрытом монтаже,

как и в качестве исполнительных устройств,

непосредственно в корпусах светового оформ-

ления и других приемников. ROP-02 предо-

ставляет возможность работы в 5 режимах

(включение, выключение, моностабильный

режим, бистабильный, временной).

RNK-04 ROP-02

Зажимы питания: - L, N

Номинальное напряжение питания: 3 V DC (батарейка CR2032) 230 V AC

Прочность батарейки: 3 ÷ 5 лет -

Отклонения напряжения питания:

-15 ÷ +10 %

Номинальная частота:

50 / 60 Hz

Номинальный расход мощности: - 0,39 W спящий режим / 0,69 W

режим работы 1 канал / 1,09 W

режим работы 2 канала

Количество рабочих режимов: - 5

Количество каналов: 4 2

Трансмиссия: радио 868,32 MHz

Способ трансмиссии: однонаправленная

Кодировка: трансмиссия с адресацией

Максимальное количество передатчиков:

- 32

Дальность действия˙: до 250 м в открытом пространстве

Установка времени: - 1 с ÷ 18 часов (каждую 1 с)

Оптическая сигнализация работы: диод LED красный

Зажимы запуска: - IN1, IN2

Зажимы питания приемника: - OUT1, OUT2 - wyjścia napięciowe

Параметры реле: -

2NO 5 A / 250 V AC AC 1 1250 VA (контакты под напряжением)

Количество присоединительных зажимов:

- 6

Сечение присоединительных проводов:

- до 2,5 мм

Рабочая температура: -10 ÷ +55

Рабочая позиция: любая

Крепление корпуса:

распорные дюбеля, двухсторонний скотч

монтажная коробка Ø60 мм

Степень защиты корпуса: IP20 (EN 60529)

Класс защиты: III II

Категория по перенапряжению: - II

Уровень загрязнения: - 2

Импульсное напряжение: - 1 kV (EN 61000-4-5)

Размеры: 90 x 80 x 11,5 мм 47,5 x 47,5 x 20 мм

Вес: 0,038 кг 0,039 кг

Соответствие нормам: ETSI EN 300 220-1,

ETSI EN 300 220-2

EN 60669, EN 60950,

EN 61000

Двухканальный встраиваемый бистабильный

радиоприемник ROP-02, работающий

в качестве приемника восьмиканального пульта P-256/8

и кнопочного четырехканального радиоприемника

RNK-04 (управление вкл/выкл источников света).

Указанные передатчики могут также управлять работой

радиоадаптера для розетки RWG-01.

НАГРУЗОЧНАЯ СПОСОБНОСТЬ

750W

250W

500W

375W

Устройства фирмы ZAMEL

имеющие такой знак,

могут работать друг

с другом.

Оптическая сигнализация работы приемника

Кнопка программирования

Зажимы запуска (IN1, IN2)

Выходные зажимы (OUT1, OUT2)

Зажимы питания (L, N)

Оптическая гнализация

работы передатчика

Кнопки

Устройство следует подклю-

чать к однофазной сети в со-

ответствии с действующими

нормами. Способ подключения

определен в настоящем руко-

водстве. Действия, связанные

с: установкой, подключением и

регулировкой, должны проводиться квалифици-

рованными электриками, которые ознакомились

с руководством по эксплуатации и функциями

устройства. Демонтаж корпуса приводит к по-

тере гарантии, а также создает опасность пора-

жения током. Перед началом установки, следует

проверить отсутствие напряжения на присоеди-

нительных проводах. Для установки следует

использовать крестовую отвертку диаметром

3,5 мм. На правильную работу влияет способ

транспортировки, складирования и использо-

вания устройства. Установка устройства не ре-

комендуется в следующих случаях: отсутствия

составных деталей, повреждения устройства

или его деформации. В случае неправильного

функционирования, следует обратиться к про-

изводителю.

ВНИМАНИЕ!

Символ, обозначающий

сортировку электрического

и электронного оборудования.

Запрет выбрасывания

использованных устройств

с другим мусором.

МОНТАЖ ROP-02

1. Разъединить цепь питания предохраните-

лем, выключателем максимального тока

или изоляционным разъединителем, под-

ключенными к соответствующей цепи.

2. Проверить соответствующим прибором от-

сутствие напряжения на питательных про-

водах.

3. Подключить провода к зажимам согласно

схеме подключения.

4. Установить устройство RNP-02 в монтаж-

ной коробке.

5. Подключить цепь питания.

РАБОТА, МОНТАЖ RNK-04

После нажатия кнопки, передатчик высылает

сигнал с частотой 868,32 MHz, управляющий

приемниками EXTA FREE. Процедура про-

граммирования устройства (ввода передатчика

в память приемника), описана в руководствах

по эксплуатации отдельных приемников систе-

мы EXTA FREE. Дальность действия (до 250 м

в зависимости от приемника) можно увеличить

посредством применения ретрансмиттеров

RTN-01. Передатчик можно закрепить в любом

месте при помощи двухстороннего скотча или

двух распорных дюбелей 5x(3x30) мм.

Способ монтажа при помощи распорных дюбелей:

1.Снять кнопку – для этого следует нажать кноп-

ки с одной стороны, а с другой, в возникшую

щель, вставить плоскую отвертку и поднять.

2. Определить место монтажа на стене, выпол-

нить два отверстия, соответствующие мон-

тажным отверстиям в основании передатчика.

3. Вставить в отверстия распорные дюбеля.

4. Закрепить основание при помощи шурупов,

вкручивая их в распорные дюбеля.

5. Одеть кнопки.

ЗАМЕНА БАТАРЕЙКИ

Разряжение батареек сигнализируется не-

сколькими зажжениями диоды LED в ходе

трансмиссии.

1. Снять кнопки (как в пункте 1. монтажа).

2. При помощи отвертки поднять плату с элек-

троникой, отпуская нижний зацеп, а после вы-

нуть ее из основания.

3. Высунуть батарейку из зажима.

4. Установить новую батарейку. Следует об-

ратить внимание на полярность батарейки,

обозначенную на зажиме. Неправильная

установка батарейки может привести к по-

вреждению устройства.

5. Вставить и захлопнуть плату с электроникой

обратно в основание.

6. Одеть кнопки.

ВНИМАНИЕ: Во время замены батарейки, пе-

ред ее вставлением в зажим, рекомендуется

удержание любой кнопки передатчика око-

ло 5 секунд. После вставления батарейки,

несколько раз нажать кнопку трансмиссии

для проверки правильности действия. Если

передатчик не реагирует - процесс замены

этой же батарейки следует повторить.

ГАРАНТИЙНАЯ КАРТА

Производитель предоставляет гарантию на 24 месяца

1. Компания «ZAMEL» предоставляет двухлетнюю гарантию на свои изделия.;

2. Гарантийные обязательства компании «ZAMEL» не распространяются на следующие случаи:; а) появление механических

повреждений в результате транспортировки, погрузки/разгрузки и иных обстоятельств; б) появление неисправностей, вы-

званных неправильной установкой или работой с изделиями компании «ZAMEL»; в) появление неисправностей, вызванных

изменениями, внесенных ПОКУПАТЕЛЯМИ или третьими сторонами в конструкцию проданных изделий либо оборудования,

необходимого для корректной работы таких изделий.; г) появление неисправностей, вызванных форс-мажорными обстоя-

тельствами либо в результате иных случаев, не зависящих от компании «ZAMEL».; з) источники питания (батареи), имею-

щиеся в оснащении оборудования в момент его продажи (если таковые имеются);

3. Все претензии относительно выполнения гарантийных обязательств предоставляются ПОКУПАТЕЛЕМ продавцу в письмен-

ной форме непосредственно после обнаружения неисправности.;

4. Рассмотрение претензий производится компанией «ZAMEL» в соответствии с существующими правилами.;

5. Компания «ZAMEL» оставляет за собой право выбора способа компенсации, будь то замена изделия, ремонт или денежная выплата.

6. Гарантия не исключает, не ограничивает и не приостанавливает прав ПОКУПАТЕЛЯ, вытекающих из несоответствия товара договору.

Печать и подпись продавца, дата продажи.
