VER. 003_18.05.2011

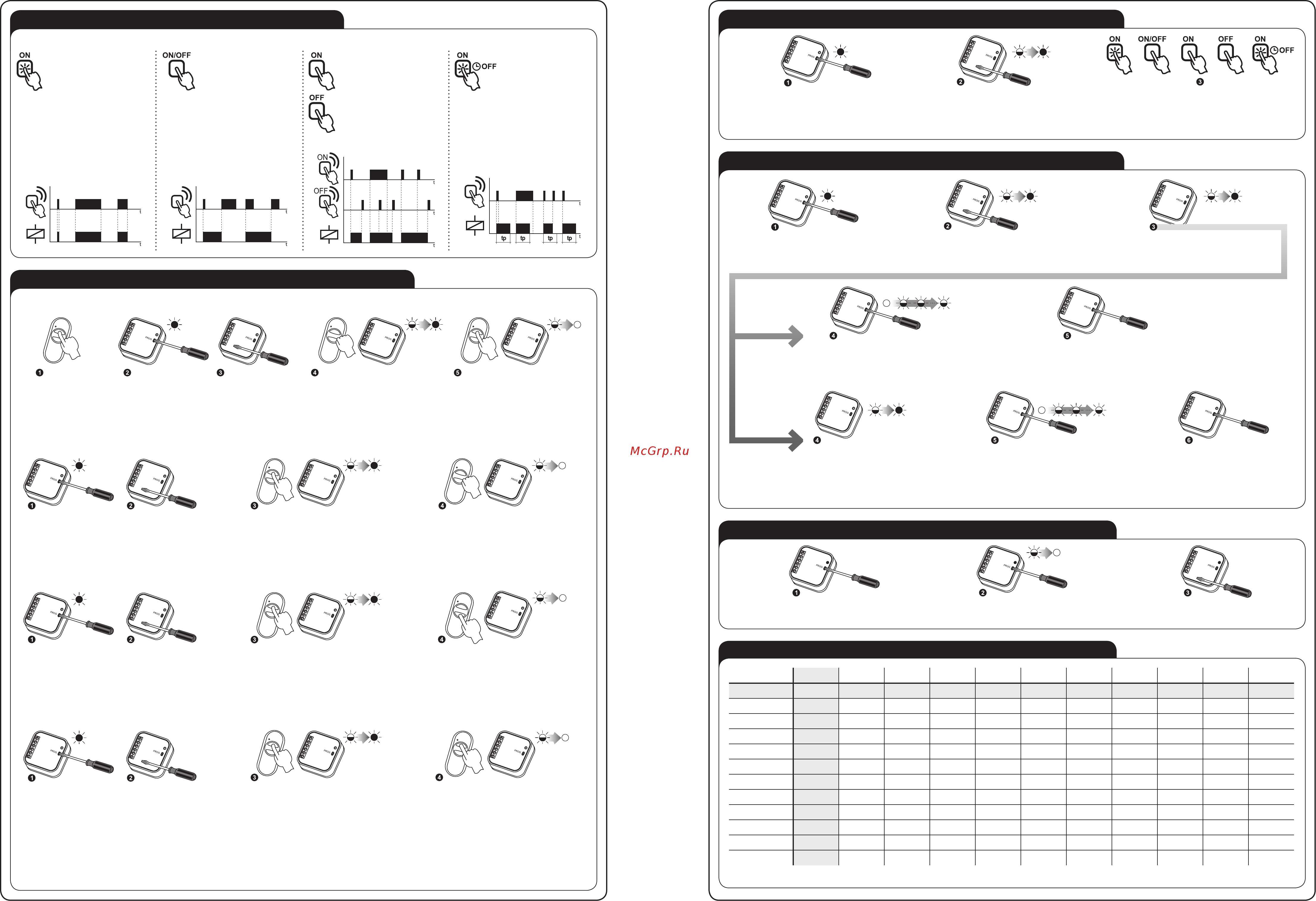

РАБОТА ROP-02
Устройство ROP-02 может работать в пяти режимах для каждого канала:
МОНОСТАБИЛЬНЫЙ
реле работает только
при нажатой кнопке
передатчика.
БИСТАБИЛЬНЫЙ
(одна кнопка) устрой-
ство циклически ме-
няет состояние реле
всегда после нажатия этой же
кнопки.
ВКЛЮЧЕНИЕ
устройство включается
после нажатия кнопки.
ВЫКЛЮЧЕНИЕ
устройство выключа-
ется после нажатия
кнопки.
ВРЕМЕННОЙ
устройство выклю-
чается после запро-
граммированного
времени (tp), однако можно его
выключить перед истечением
этого времени. Время, введен-
ное производителем – 15 с.
ВНИМАНИЕ! Записанное
время не удаляется.
ПРОГРАММИРОВАНИЕ РАДИОПЕРЕДАТЧИКОВ – КАНАЛ 1
ПРОГРАММИРОВАНИЕ ВРЕМЕНИ
ПРОГРАММИРОВАНИЕ РАДИОПЕРЕДАТЧИКОВ – КАНАЛ 2
УДАЛЕНИЕ РАДИОПЕРЕДЕТЧИКОВ
СОВМЕСТНАЯ РАБОТА И ДАЛЬНОСТЬ ДЕЙСТВИЯ
Символ: ROP-01 ROP-02 ROB-01 SRP-02 SRP-03 RWG-01 RWL-01 ROМ-01 ROМ-10 RDP-01 RTN-01
RNK-02 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNK-04 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
P-256/8 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
P-257/4 (2) 180 м 200 м 200 м 200 м 200 м 250 м 180 м 250 м 250 м 180 м 250 м
RNМ-10 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
RNP-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNP-02 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RNL-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTN-01 200 м 200 м 200 м 200 м 200 м 250 м 200 м 250 м 250 м 200 м 250 м
RCR-01 160 м 180 м 180 м
отсутствует* отсутствует*
200 м 160 м 200 м 200 м 160 м 200 м
RTI-01 160 м 180 м 180 м 180 м 180 м 200 м 160 м 200 м 200 м 160 м 200 м
RXМ-01 230 м 250 м 250 м 250 м 250 м 300 м 200 м 300 м 300 м 230 м 300 м
* - одноканальные передатчики не работают с реле управления рольставнями.
МОНОСТАБИЛЬНЫЙ режим:
БИСТАБИЛЬНЫЙ режим:
Режим ВКЛ/ВЫКЛ (две кнопки):
ВРЕМЕННОЙ режим (одна кнопка):
Пример процедуры программирования с использованием пульта P-257/2. Для остальных радиопередатчиков EXTA FREE процедура
аналогична. ВНИМАНИЕ: Каждый передатчик может работать с ROP-02 в другом режиме, в зависимости от способа введения
его в устройство. В одном цикле программирования можно записать в устройстве один передатчик. Состояние полной памяти
передатчиков сигнализируется миганием красного диода LED в ходе проб программирования очередных передатчиков.
Нажать
и придержать
кнопку передатчика.
Нажать и придержать кнопку
передатчика. Зажжется (мигающий
сигнал, после постоянный) красный
диод LED.
Нажать и потом отпустить кнопку
передатчика. Зажжется
(мигающий сигнал, после постоянный)
красный диод LED.
Нажать и потом отпустить первую
кнопку передатчика. Зажжется
(мигающий сигнал, после постоянный)
красный диод LED.
Отпустить кнопку передатчика.
Зажжется (мигающий сигнал,
после постоянный) красный
диод LED.
Отпустить кнопку передатчика.
Диод LED зажжется (мигающий
сигнал), а потом потухнет
– ПЕРЕДАТЧИК ЗАПИСАН.
Нажать и потом отпустить эту же кнопку
передатчика. Диод LED зажжется
(мигающий сигнал), а потом потухнет
– ПЕРЕДАТЧИК ЗАПИСАН.
Нажать и потом отпустить вторую
кнопку передатчика. Диод LED зажжется
(мигающий сигнал), а потом потухнет
– ПЕРЕДАТЧИК ЗАПИСАН.
Нажать эту же кнопку
передатчика, после отпустить.
Диод LED зажжется (мигающий
сигнал), а потом потухнет
– ПЕРЕДАТЧИК ЗАПИСАН.
Нажать кнопку PROG устройства ROP-02
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
После отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-02
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
После отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-02
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
После отпустить кнопку PROG.
Нажать кнопку PROG устройства ROP-02
и придержать ее до зажжения
(постоянный сигнал) красного диода LED.
После отпустить кнопку PROG.
UWAGA: dla trybu monostabilnego nacisnąć przycisk nadajnika przed naciśnięciem przycisku PROG.
Подождать второй раз (около 5 с) пока
диод LED зажжется (мигающий сигнал,
a потом постоянный).
Подождать третий раз
(около 5 с) пока диод LED
зажжется (мигающий сигнал,
a потом постоянный).
После отсчета требуемого времени
(количество вспышек красного диода LED)
нажать кнопку PROG, a после отпустить
– ВРЕМЯ ЗАПИСАНО.
После отсчета требуемого времени
(количество вспышек красного
диода LED) нажать кнопку PROG,
a после отпустить – ВРЕМЯ
ЗАПИСАНО.
Нажать кнопку PROG устройства ROP-02, после
отпустить кнопку. Диод LED потухнет, а потом
зажжется (мигающий сигнал). Каждая пульсация
диода LED означает время 1 секунды.
для
КАНАЛА 1
для
КАНАЛА 2
Нажать кнопку PROG устройства ROP-02, после
отпустить кнопку. Диод LED потухнет, а потом
зажжется (мигающий сигнал). Каждая пульсация
диода LED означает время 1 секунды.
Максимальное время – это около 18 часов для каждого из каналов.
Нажать кнопку PROG устройства ROP-02 и придержать ее до зажжения (постоянный
сигнал) красного диода LED. После отпустить кнопку PROG. Подождать (около 5 с) пока
диод LED зажжется (мигающий сигнал, a потом постоянный).
Нажать кнопку PROG устройства ROP-02 и придержать ее до зажжения (постоянный
сигнал) красного диода LED. После отпустить кнопку PROG. Подождать (около 5 с) пока
диод LED зажжется (мигающий сигнал, a потом постоянный).
Выбрать один из пяти режимов работы
ROP-02 запрограммировать устройство
аналогично как и для канала 1.
Нажать и придержать кнопку PROG
устройства ROP-02.
После около 5 с зажжется
(мигающий сигнал) красный диод LED,
после потухнет.
Отпустить кнопку ROP-02
– ПАМЯТЬ УДАЛЕНА.
1s 2s ns
1s 2s ns
