Зубр ЭП-180-600Н [5/10] Сборка

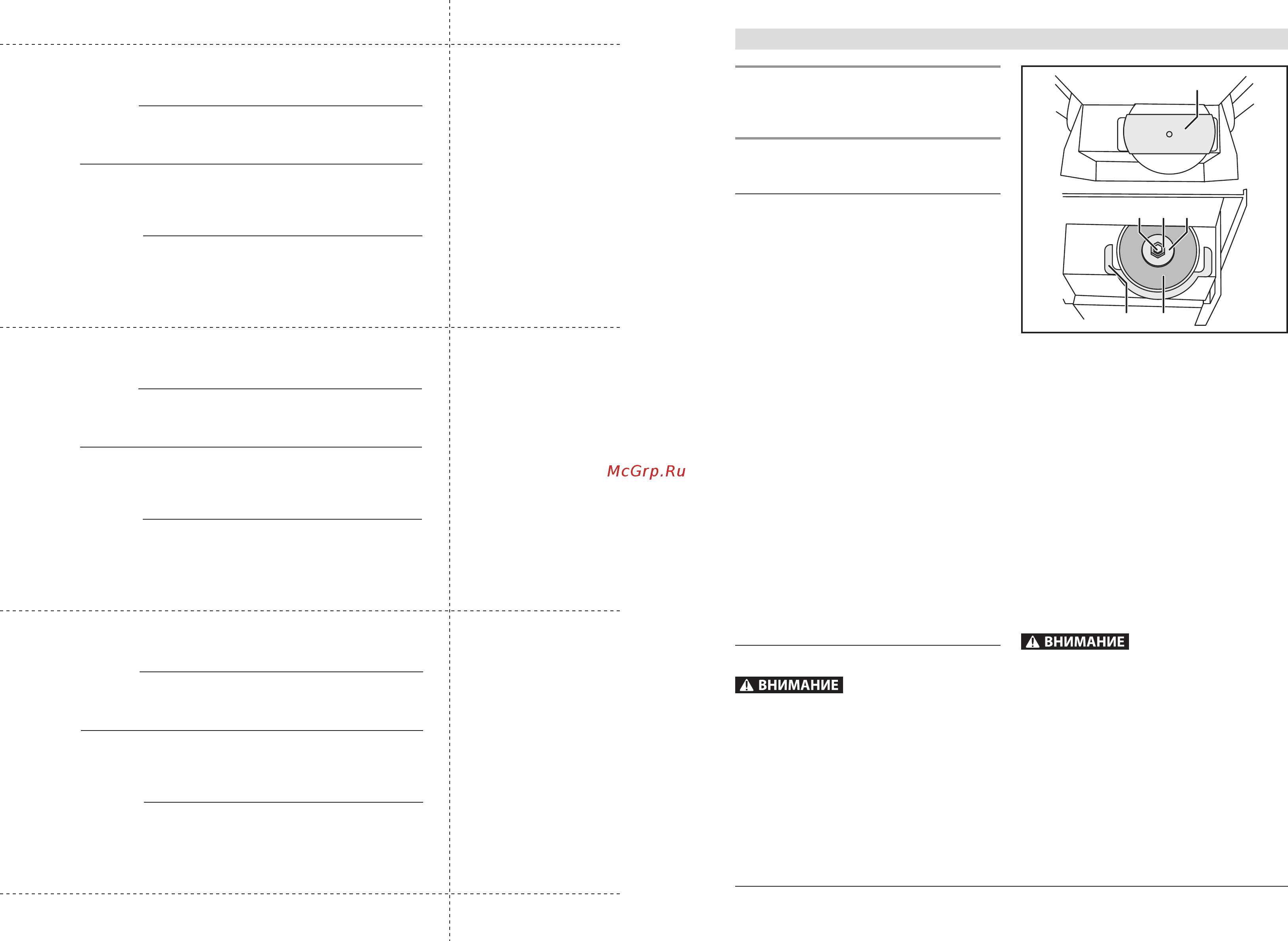

![Зубр ЭП-180-600Н [5/10] Сборка](/views2/1398957/page5/bg5.png)
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
заполняется сервисным центром
Сервисный центр
Мастер
фамилия
Код неисправности
M.П.
сервисного центра
Плиткорез электрический
www.zubr.ru
|
5
Инструкции
по применению
Устройство
1 Выключатель
2 Основание
3 Угловой упор
4 Верхний защитный кожух
5 Кронштейн кожуха
6 Отрезной диск
7 Продольный упор
8 Нижний защитный кожух
9 Удлинитель стола (только для ЭП-200-1000Н)
10 Винт фиксации (только для ЭП-200-1000Н)
11 Шкала угла наклона
12 Винт фиксации
13 Поддон
14 Вставка (кроме ЭП-200-1000Н)
15 Фланец наружный
16 Прижимная гайка
17 Шпиндель
18 Рабочий стол
19 Кнопка восстановления предохранителя
(только
для ЭП-200-1000Н)
Сборка
Все операции, связанные со сборкой, наст-
ройкой и техническим обслуживанием, про-
изводите только при отключенном от сети
изделии.
Примечание! Изделие может быть закреплено
на опорной поверхности с помощью крепежных
элементов через отверстия в основании для кре-
пления опор.
На Вашем изделии установлен стандартный от-
резной диск. При необходимости его замены на
новый или соответствующий предстоящей работе:
8
16
614
1517
снимите (если установлен) нижний защит-
ный кожух 8, для чего отверните винты его
крепления;
удерживая входящим в комплект ключом
шпиндель 17, другим ключом открутите гайку
16, снимите наружный фланец 15 и диск 6;
установите на шпиндель диск, соответствую-
щий предстоящей работе;
Примечание! Направление вращения диска (ука-
зано
на самом диске) должно совпадать с направ-
лением вращения шпинделя (указано на верхнем
защитном кожухе 4).
установите фланец 15 и, с помощью ключей,
КРЕПКО затяните прижимную гайку 16;
установите на место вставку 14 и кожух 8.
Убедитесь в правильности установки дис-
ка – он должен свободно проворачиваться
от руки, не издавая посторонних звуков и не
касаясь неподвижных частей изделия.
Перечень рекомендуемых типоразмеров дисков
Вы можете найти на стр. 12
Установите кронштейн 5, предварительно ос-
лабив винты его крепления на корпусе, а за-
тем закрепите верхний защитный кожух 4.
Установите
продольный упор 7 на рабочем столе и
затяните винты-барашки с обеих сторон.
Установите поддон 13.
