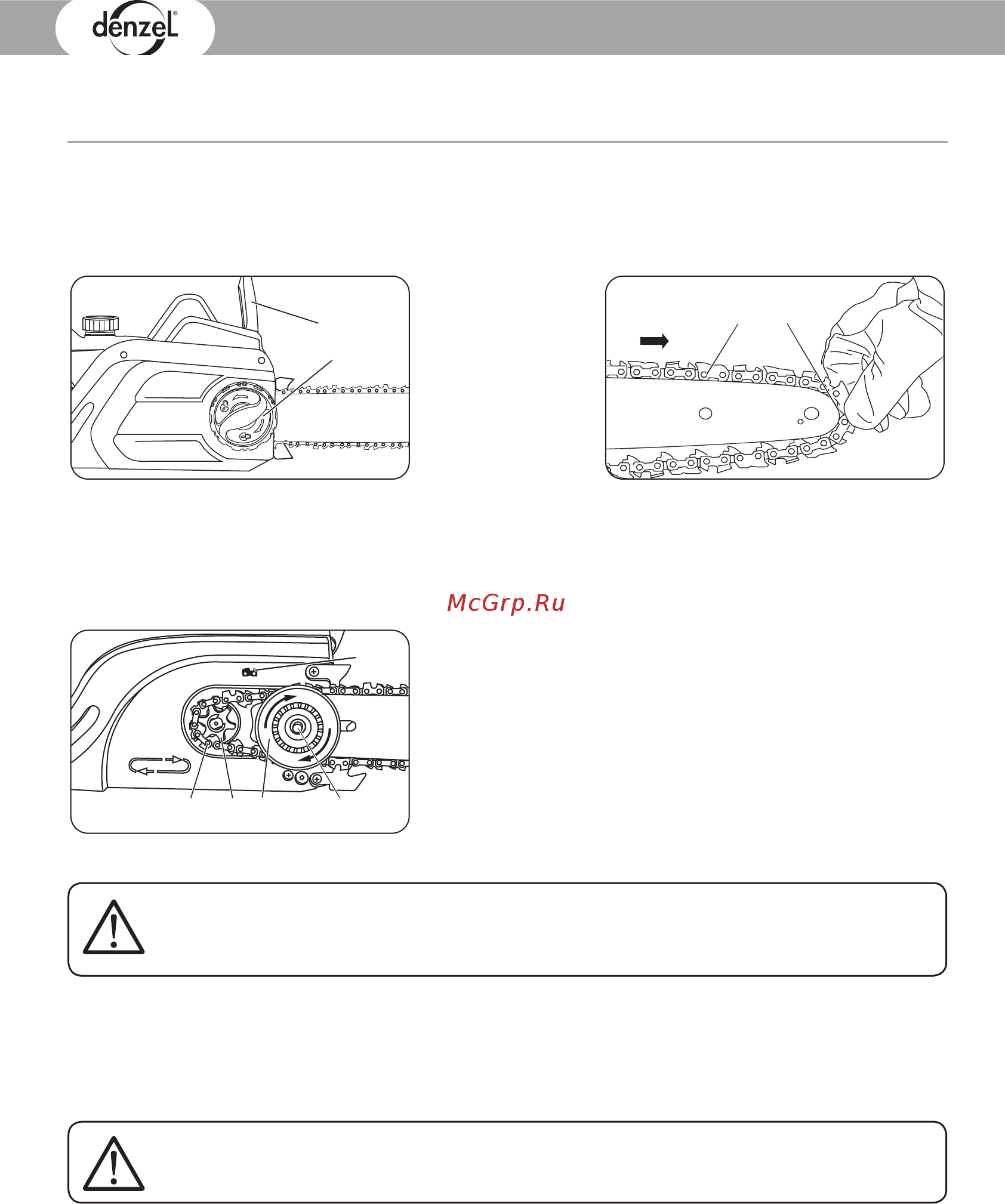

ПИЛА ЦЕПНАЯ ЭЛЕКТРИЧЕСКАЯ
12
УСТАНОВКА ШИНЫ И ПИЛЬНОЙ ЦЕПИ
Электрическую пилу установить на ровную поверхность.
Для монтажа шины и пильной цепи необходимо выполнить следующие действия:
1. Снять пилу с цепного тормоза. Для этого нужно потянуть щиток цепного тормоза (1) на себя
и открутить зажимную ручку, крепящую защитный кожух цепи (2). (рис. 9)
1
2
рис. 9
3 4
рис. 10
2. Уложить пильную цепь (3) в паз (4), расположенный по периметру пильной шины (рис. 10),
предварительно убедившись, что направление звеньев пильной цепи совпадает с маркировкой
(5) на корпусе пилы. (рис. 11)
7
6
5
8
9
рис. 11
3. Установить механизм натяжителя вместе с шиной (6)
на крепящий болт (7) и уложить звенья цепи (8) на звез-
дочку (9). (рис. 11)
4. Прижать пильную шину рукой к креплению на кор-
пусе, слегка натянуть цепь, вращая механизм натяжи-
теля (7) по часовой стрелке. (рис. 11)
5. Установить защитный кожух цепи, точно совместив
все шлицы, и крепко его притянуть, вращая зажимную
ручку по часовой стрелке. (рис. 11)
ВНИМАНИЕ!
Режущие кромки пильной цепи должны располагаться на верхней стороне
шины в направлении стрелки.
Регулирование натяжения цепи
Правильное натяжение цепи крайне важно, и его необходимо проверять перед началом
и во время работы. Уделите время на регулирование цепи. Это повысит производительность
пилы и продлит срок ее службы.
ВНИМАНИЕ!
При работе с цепью обязательно надевайте защитные перчатки.
Зубчатое колесо, шина, цепь и коленчатый вал изнашиваются гораздо быстрее, если цепь
чрезмерно провисла или слишком сильно натянута.
