Denzel SE-220 (95606) [17/20] Electric chain saw

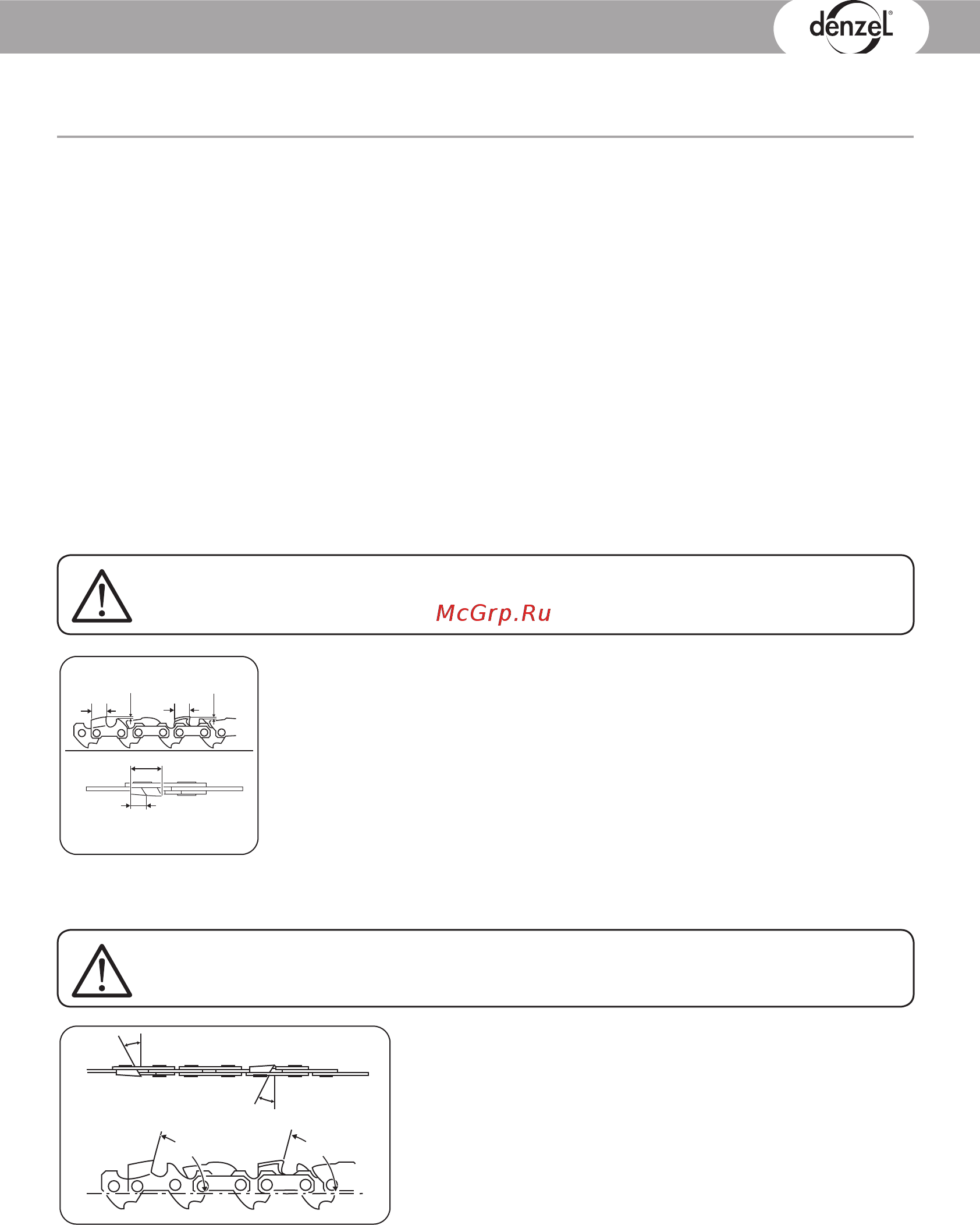

![Denzel SE-220 (95606) [17/20] Electric chain saw](/views2/1398974/page17/bg11.png)
17
ELECTRIC CHAIN SAW
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Заточка пильной цепи
При выполнении любых работ с пильной цепью обязательно следует отключить
пилу от сети и надеть защитные перчатки!
Пильную цепь следует затачивать в случае, если:
при пилке мокрых дров образуются опилки, подобные древесной муке;
цепь даже при сильном нажатии с трудом врезается в дерево;
режущая кромка цепи заметно повреждена;
шину при пилке дров заметно тянет влево или вправо. Причина заключается в неравномер-
ном затачивании обеих сторон пильной цепи или повреждении одной из сторон.
УКАЗАНИЕ: Цепь надо чаще затачивать и снимать меньше материала!
Для простого затачивания достаточно 2–3 раза провести напильником.
После многократной самостоятельной заточки пилу следует отнести для заточки в специ-
ализированную мастерскую.
Показатели качества заточки
ВНИМАНИЕ!
Используйте только допущенные для данной пилы цепи и полотна!
min
3 mm (0.11˝)
a
a
a
0,64 mm
(0.025˝)
0,64 mm
(0.025˝)
рис. 19
Все пильные зубья должны быть одинаковой длины (размера). Раз-
личные по высоте пильные зубья приводят к неравномерному движе-
нию цепи, что может привести к ее разрыву!
Минимальная длина пильных зубьев равна 3 мм. При достижении
минимальной длины пильных зубьев пильную цепь больше не следу-
ет затачивать, ее необходимо заменить на новую.
Расстояние между ограничителем глубины и режущей кромкой
определяет толщину зажима. (рис. 19)
Угол затачивания, равный 30°, должен быть одинаковым у всех пиль-
ных зубьев. Неравные углы приводят к неравномерному движению
цепи, повышают износ и могут привести к ее разрыву!
ВНИМАНИЕ!
Слишком большое расстояние повышает опасность рикошета!
85˚ 85˚
30˚
30˚
рис. 20
Передний угол пильного зуба пилы, равный 85°, образу-
ется естественным путем за счет глубины проникнове-
ния круглого напильника. Если ведение предписанного
напильника правильно, то передний угол пильных
зубьев пилы образуется сам собой. (рис. 20)
