Denzel SE-220 (95606) [15/20] Electric chain saw
![Denzel SE-220 (95606) [15/20] Electric chain saw](/views2/1398974/page15/bgf.png)
15
ELECTRIC CHAIN SAW
При попадании масла на кожу или в глаза нужно промыть пораженный участок чистой водой.
Если раздражение не проходит, следует немедленно обратиться к врачу!
Заправка масляного бачка
Заправка масляного бачка производится только при выключенном двигателе и выдернутом
сетевом штекере!
Порядок действий:
Хорошо очистить поверхность вокруг крышки масляного бачка, чтобы грязь не попала внутрь.

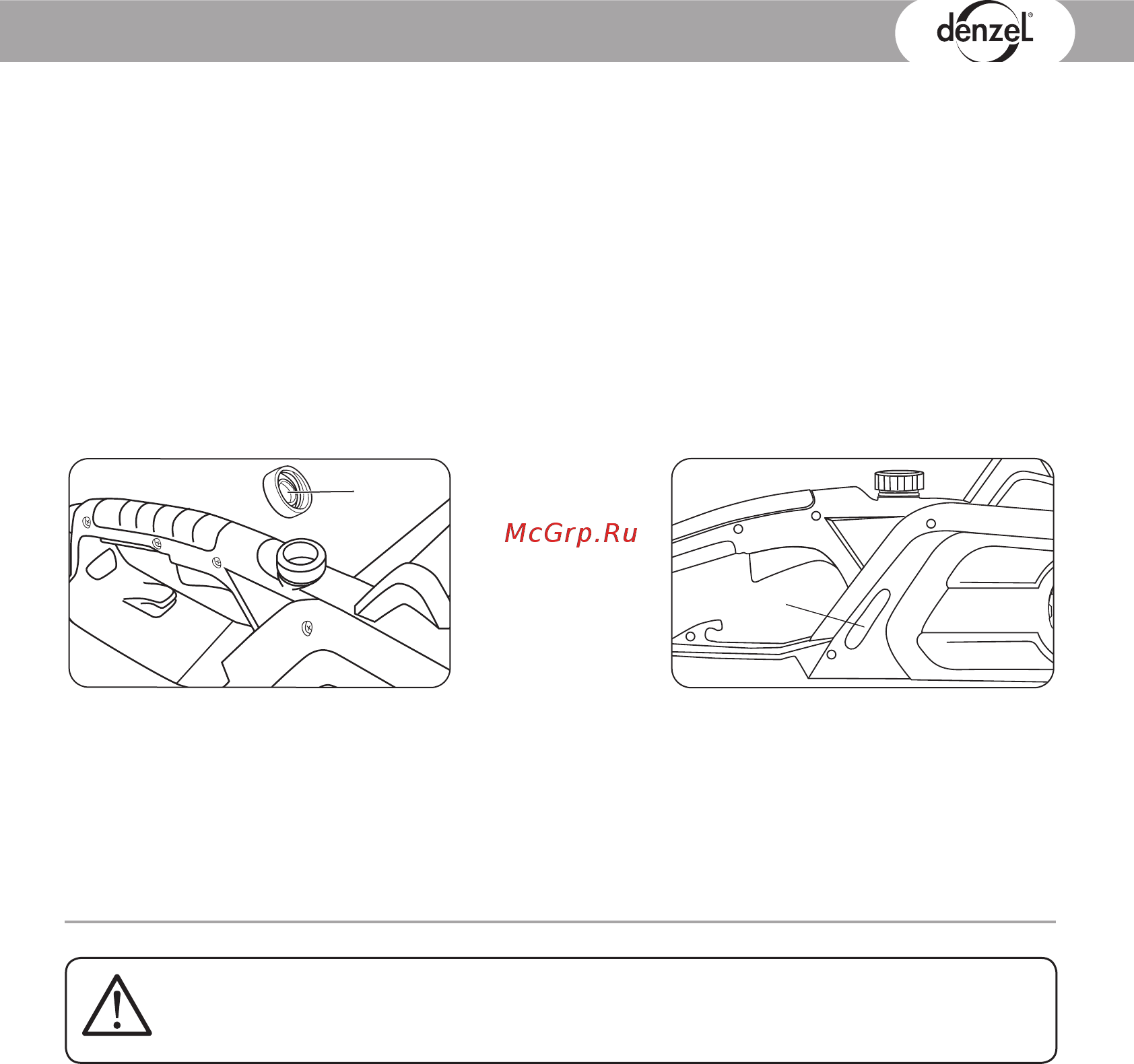

Открутить крышку бачка (1) и залить цепное масло до нижнего края наполнительного патруб-
ка. (рис. 15) Крышку бачка крепко закрутить. Случайно пролитое масло следует тщательно
вытереть.
1
рис. 15
2
рис. 16
УКАЗАНИЕ: При первом запуске необходимо полностью заполнить все маслопроводы
и дождаться, чтобы масло попало на цепь.
Уровень масла хорошо виден в смотровом окошке. (рис. 16)
Для обеспечения хорошей смазки пильной цепи в бачке всегда должно быть достаточно масла.
СМАЗКА ПИЛЬНОЙ ЦЕПИ
ВНИМАНИЕ!
Перед проведением любых операций по обслуживанию необходимо отклю-
чить изделие от сети.
УКАЗАНИЕ: После снятия пилы с эксплуатации в течение некоторого времени могут
выступать остатки масла, которые еще находятся в маслопроводной системе, на полот-
не или на цепи. Это не является дефектом!
Для обеспечения безупречной работы масляного насоса необходимо периодически очищать
маслопроводящий паз (1) и маслоподающее отверстие в шине пилы (2). (рис. 17)
