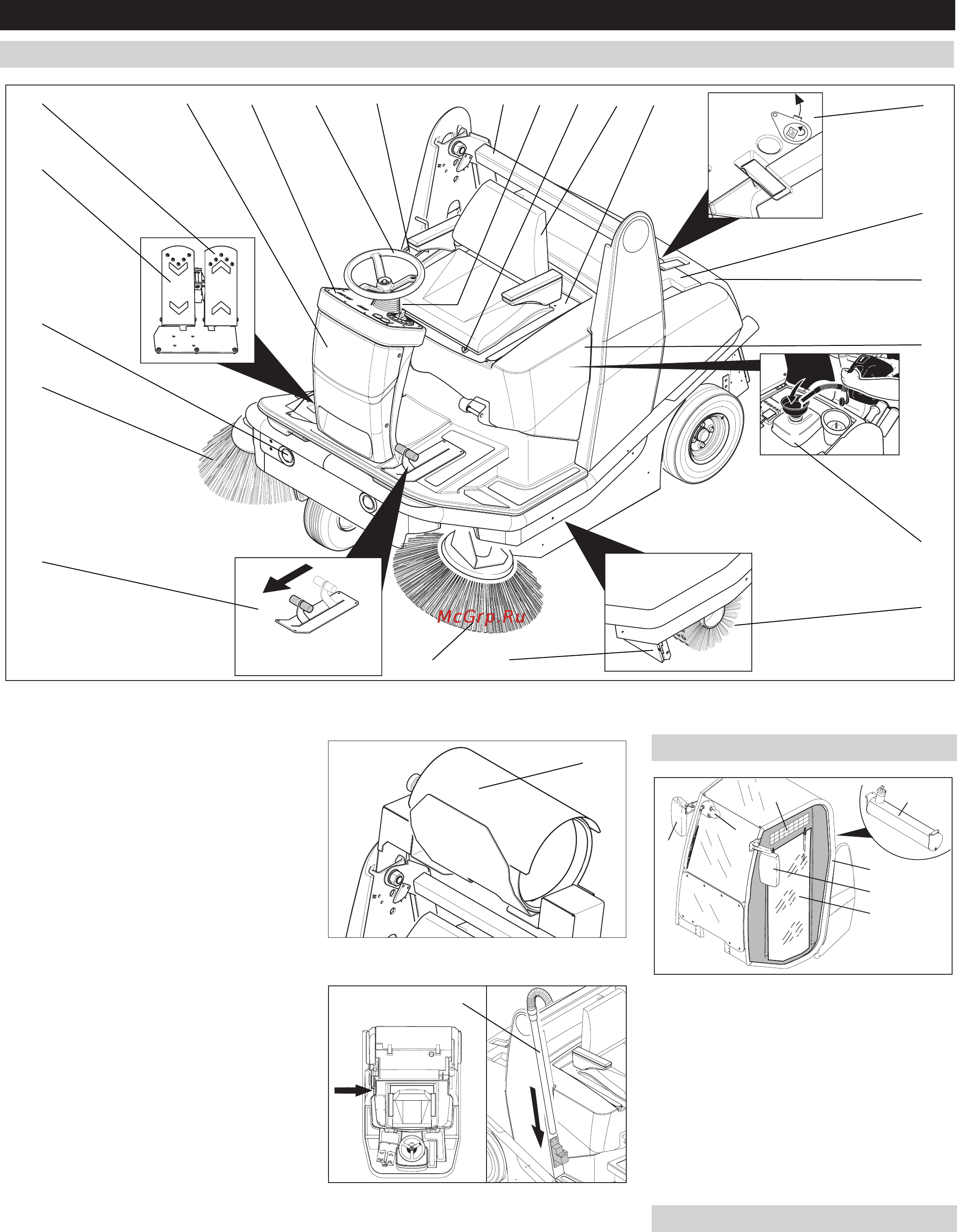

Описание элементов управления и рабочих узлов Устройства без кабины водителя Рис 2а 1 Блок управления резервуар для сбора мусора и стояночный тормоз 2 Рулевое колесо 3 Пульт управления 4 Предохранители за передней панелью 5 Педаль Передний ход 6 Педаль Задний ход 7 Освещение 8 Правая боковая щетка 9 Левая боковая щетка 10 Заслонка для крупных частиц грязи 11 Педаль подъема опускания заслонки для крупных частиц грязи 12 Устройство опорожнения поднятого резервуара 13 Рычаг регулировки рулевого колеса 14 Рычаг регулировки сиденья 15 Сиденье с контактной настилкой 16 Консоль сиденья 17 Заслонка для чистки в сухом влажном режиме 18 Корпус фильтра 19 Резервуар для сбора мусора 20 Крышка прибора 21 Бак 22 Подметающий вал 23 Газовый баллон только для КМ 120 150 R LPG 24 Навесное оборудование всасывающий шланг опция 240 Устройства с кабиной водителя Рис 2Ь Рис 2 1 1 Кабина водителя опция 2 Бак 3 Включить выключить стеклоочиститель 4 Правое наружное зеркало заднего вида 5 Левое наружное зеркало заднего вида 6 Двери из фольги 7 Вентиляционная щель Рис 2с Цветная маркировка Органы управления для процесса очистки желтого цвета Органы управления для технического обслуживания и сервиса светло серого цвета RU 4
