3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)
Ridge Tool Company
90
ПРЕДУПРЕЖДЕНИЕ! Перед ис-
пользованием данного обору дования
внимательно прочтите эти инструкции.
Также прочтите прилагаемый буклет с инструк-
циями по безопасности. Если нет уверенности
в каком-либо аспекте применения данного
инструмента, для получения дополни тельной
информации свяжитесь со своим агентом по
продаже товаров компании RIDGID.
Невыполнение данных инструкций может
привести к поражению электрическим током,
пожару и/или серьезным травмам.
СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ!
Сборка
1. a. Машины 1 1/4”, 2” и 3”.
Положить гибочную раму с ее опорами на пол и насадить кольцо
на переднюю часть цилиндра насоса.
Вставить крепежную скобу сквозь отверстия в кольцевом блоке
гибочной рамы. Теперь цилиндр насоса и трубогибочная рама
закреплены в надлежащем положении.
1. b. Машина 4”.
- Положить балку основания на пол.
- Положить нижнюю полку на балку основания.
- Поместить гибочный насос на балку основания, зацепить
нижнюю полку, введя ее в насос, и прикрепить насос сзади
двумя болтами M10.
- Поместить на нижнюю полку угловые опоры и там, где это
необходимо, гибочный формирователь, который будет
использован в работе.
- Поместить верхнюю полку на угловые опоры и зацепить их,
введя в насос.
- Вставить фиксирующие штифты сквозь полки и угловые
опоры.

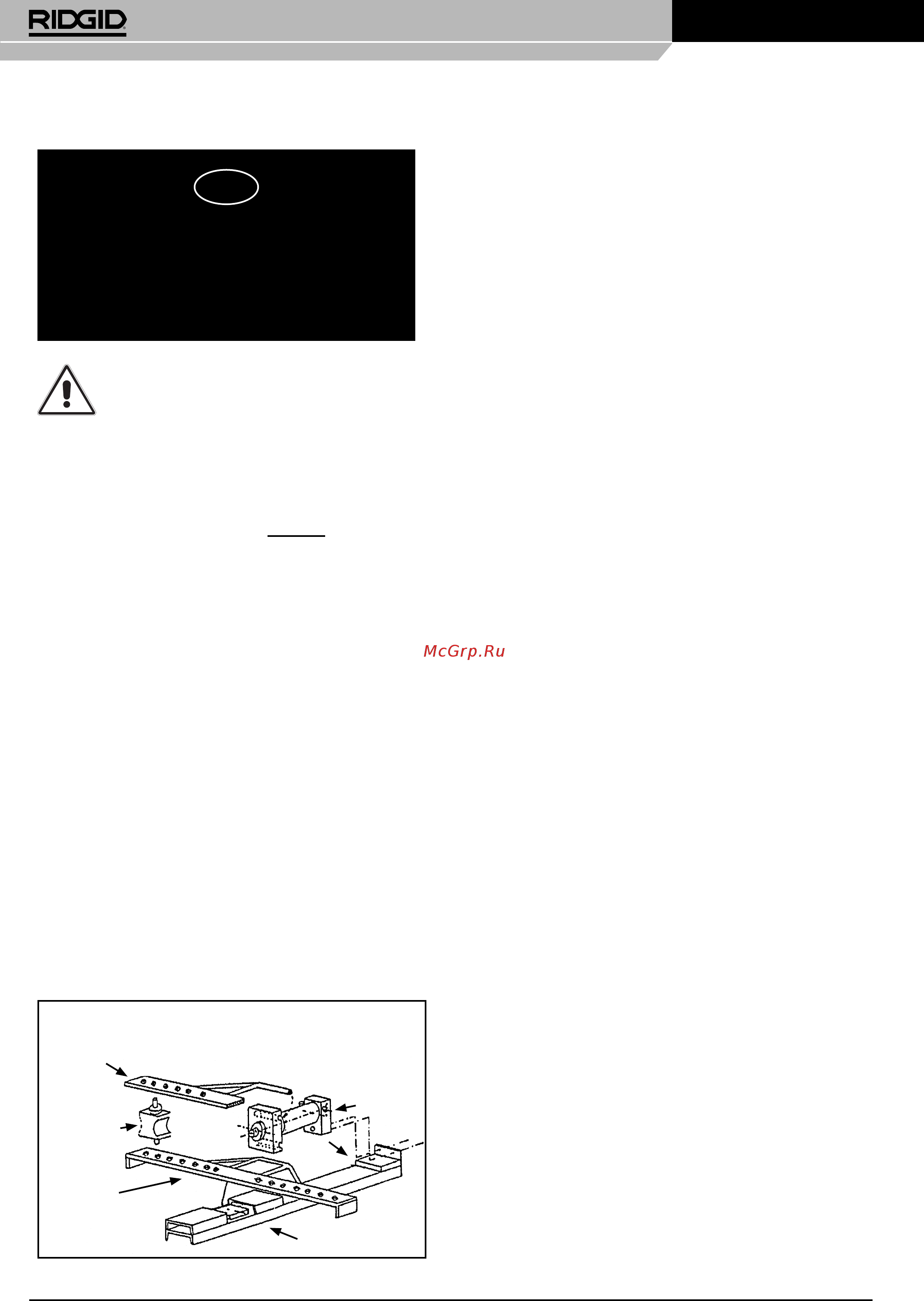

СБОРКА МАШИНЫ 4”
Насос 4”
Верхняя полка
Угловая опора с
фиксирующими
штифтами
Нижняя полка
Балка основания
2. Установить на верхнюю часть поршня пресса гибочный
формирователь, соответствующий диаметру изгибаемой трубы.
Угловые опоры следует расположить между поршнем или на
гибочной раме. Их следует прикрепить фиксирующими штифтами.
Отверстия в раме позволяют регулировать положение угловых
опор в соответствии с требуемыми наружными диаметрами.
Отверстия имеют надлежащую маркировку. Для предотвращения
повреждений убедиться, что фиксирующие штифты угловых опор
надлежащим образом вставлены сквозь обе полки или сквозь
гибочную раму.
Гибка труб
1. В колпачке наполнительного отверстия имеется небольшой канал
для выпуска воздуха. При транспортировке гибочной машины этот
колпачок наполнительного отверстия следует полностью закрыть,
но при работе – слегка отвернуть.
2. Перед сгибанием трубу необходимо немного смазать. Затем
трубу следует вставить между угловыми опорами и гибочным
формирователем. Перепускной винт следует плотно завернуть.
Насос приводится в действие путем перемещения рукоятки
вверх и вниз. Поршень перемещается наружу, и происходит
сгибание трубы. Операцию сгибания следует продолжать до
достижения требуемой кривизны, но не далее кривой гибочного
формирователя. Следует помнить, что после сгибания труба
немного распрямится в соответствии с качеством ее материала.
Величину распрямления трубы следует определять опытным
путем.
3. Как только труба примет требуемую форму, слегка отвернуть
перепускной винт, поршень будет отведен автоматически.
Отсоединить одну из угловых опор, после чего можно вынуть
трубу. Преимущество моделей машин с открытой рамой
заключается в более простом извлечении трубы (особенно
длинных труб с несколькими изгибами), что экономит много
времени.
4. Если изгиб сделан излишне крутым, ошибку можно устранить с
помощью распрямителя. Поршень машины следует перемещать
в обратном направлении, при этом труба будет изгибаться
относительно угловых опор. Распрямитель помещают на верхнюю
часть поршня, после чего изгиб можно выпрямить до требуемой
формы. На гибочной машине 1 1/4” изгиб на 90° обычно не
поддается коррекции. То же самое относится к машине 3” при
гибке труб 2 1/2” и 3” и к машине 4” при гибке труб 3” и 4”.
5. Только для моделей машин 3” и 4”.
При гибке труб 2 1/2”, 3” и 4” на поршень следует устанавливать
удлинитель, если трубу изгибают на угол более 75°. Рабочий
ход поршня недостаточен для выполнение изгиба на 90° за одну
операцию.
6. Электрогидравлические трубогибочные машины 1 1/4”, 2”, 3”, 4”.
Электрогидравлические трубогибочные машины оборудуются
однофазным электродвигателем переменного напряжения
115 В, 220 В или 3-фазным двигателем напряжения 380 В.
Электродвигатель оборудован специальным предохранительным
выключателем. Во время вращения электродвигателя
перемещением поршня управляет перепускной винт, который
может быть открыт или закрыт. Электродвигатель не требуется
отключать. На машине также установлен предохранительный
клапан давления. Он отрегулирован на заводе так, чтобы можно
было производить гибку толстостенных труб (паропроводов) без
каких-либо проблем. Предохранительный клапан расположен
на корпусе насоса, его можно регулировать только с помощью
манометра.
Гибка тонких труб на угол 180°
Для выполнения этой операции требуются дополнительные
принадлежности, которые можно специально заказать.
RU
3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)
