Уважаемые партнеры!

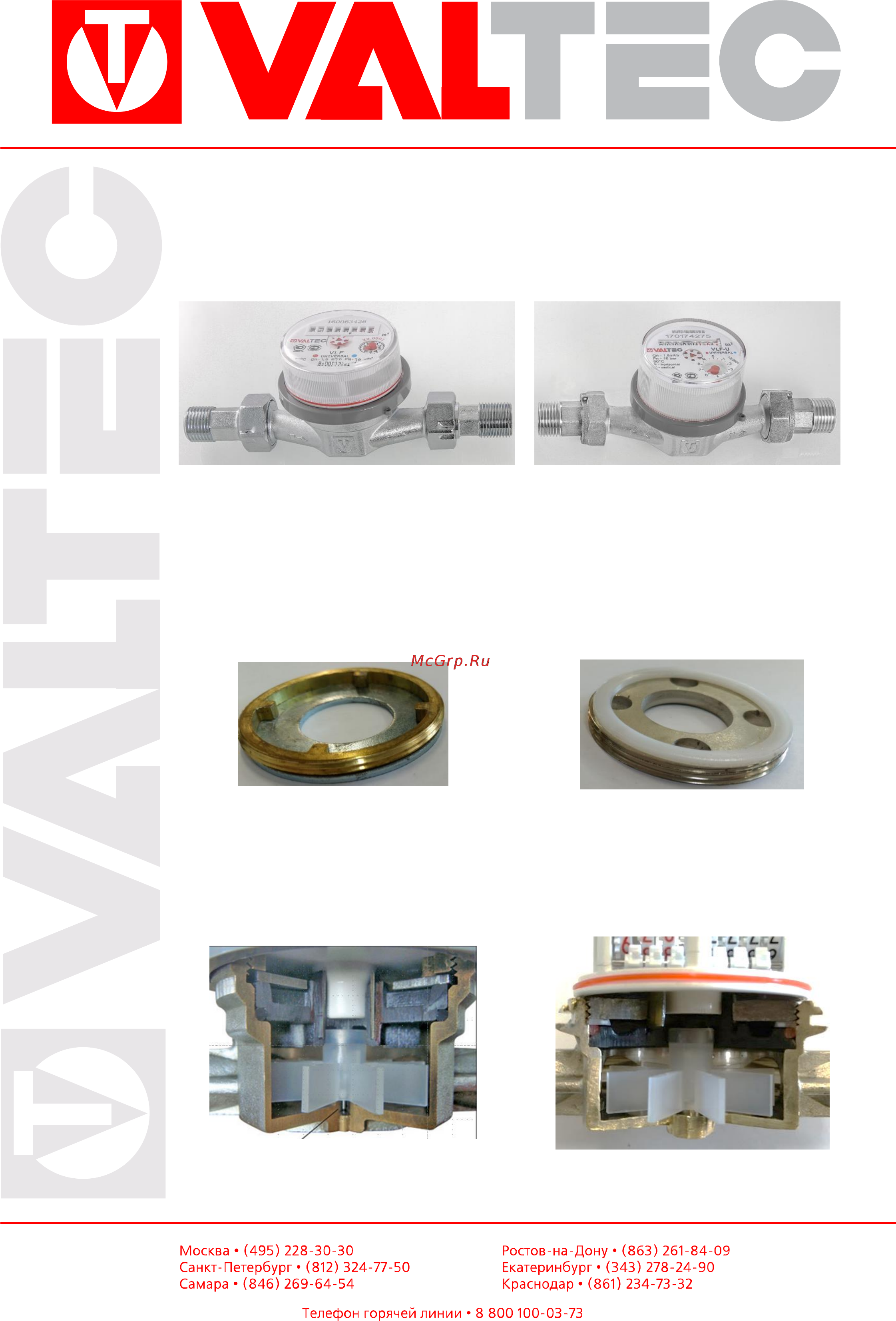

Компания VALTEC S.r.l. информирует вас об изменении конструкции
водосчетчика VLF-U.
водосчетчик старой конструкции
водосчетчик новой конструкции
У нового счетчика оптимизирован размер корпуса. Корпус стал меньше без
изменения толщины стенок, за счет чего счетчик стал прочнее и надежнее.
Усилен узел крепления настроечного диска. Вместо латунной прижимной
втулки и стальной распределительной шайбы используется стальная прижимная
оцинкованная втулка толщиной 4,6 мм с антифрикционным кольцом из тефлона.
Такая конструкция обеспечивает повышенную стойкость к избыточному
давлению и гидроударам.
крепление настроечного диска старой
конструкции
крепление настроечного диска новой
конструкции
Оптимизирован узел уплотнения. Уплотнительное кольцо из EPDM в новом
узле находится между антифрикционным кольцом и настроечным диском. В
старой конструкции - между настроечным диском и корпусом. Данное решение
позволяет уменьшить габариты счетчика и точнее позиционировать настроечный
диск, что улучшает метрологические характеристики счетчика.
разрез водосчетчика старой конструкции
разрез водосчетчика новой конструкции
Содержание
- Уважаемые партнеры 1
- Паспорт 3
- Вид классификации класс счетчика vlf r universal 4
- Назначение и область применения 4
- Общая часть 4
- 01 0 02 5
- 3 4 5 6 7 8 5
- I наличие отсутствие импульсного выхода 5
- Vlf r universal i 15 3 4 1 5 110 ту 4213 001 15184106 2012 5
- Где 1 условное обозначение счетчика 2 обозначение применения счетчика universal для холодной и горячей воды 5
- Диаметр условного прохода в мм 5 размер присоединительной наружной резьбы в дюймах 6 номинальный расход в 5
- Номенклатурный ряд и обозначения 5
- Порог чувствительности 5
- Пример обозначения счетчика при заказе счетчик холодной и горячей воды крыльчатый 5
- Счетчики выпускаются с диаметрами условного прохода 15 мм 1 2 и 20 мм 3 4 при номинальном расходе 1 5 5
- Таблица 2 5
- Технические характеристики по гост р 50601 5
- Характеристики ед изм 5
- Ч 7 монтажная длина в мм 8 номер технических условий 5
- Ч и 2 5 5
- Ч счетчики могут выпускаться как с импульсным выходом так и без него 5
- Вес г 430 510 6
- Высота мм 71 71 ширина мм 65 73 6
- Габаритные размеры 6
- Диапазон температур измеряемой воды 6
- Диапазон температур окружающей среды 6
- Длина мм 80 160 110 190 6
- Относительная влажность окружающего воздуха при температуре 3 6
- Полный средний срок эксплуатации лет 12 12 6
- Рабочее давление бар 16 16 6
- С 5 50 5 50 6
- С 5 90 5 90 6
- С 80 80 6
- Средняя наработка на отказ тыс часов 86 86 6
- Характеристики ед изм 6
- Примечания 7
- Рисунок 1 конструкция счетчика в разобранном виде 7
- Устройство и принцип работы 7
- Визуальное считывание показаний 9
- Десятки 9
- Десятки тысяч 9
- Дистанционное считывание 9
- Для счетчиков с импульсным выходом 9
- Например предыдущие показания прибора 2387 744 текущие показания прибора 2401 812 расход за период со времени снятия предыдущих показаний до текущего момента 2401 812 2387 744 14 068 9
- Один полный оборот красной стрелки табло соответствует расходу 1 литр рис 2 6 данные об объёме воды на табло отображаются накопительно это значит что для получения значения объёма воды прошедшей через прибор за определенный промежуток времени нужно от показаний прибора в конце периода отнять показания в начале периода 9
- Показания прибора считываются в прямоугольных окошках табло 9
- Сотни 9
- Сотни литров десятки литров литры 9
- Тысячи 9
- Монтаж и подготовка счетчика к работе 10
- Рисунок 3 схема импульсного выхода 10
- Возможная неисправность вероятная причина метод устранения примечание 11
- Возможные неисправности и способы их устранения 11
- Таблица 3 11
- Указания по эксплуатации и техническому обслуживанию 11
- Возможная неисправность вероятная причина метод устранения примечание 12
- Меры безопасности 12
- Счетчик должен обслуживаться персоналом имеющим соответствующую квалификационную группу по технике безопасности 11 монтаж и демонтаж счетчика производится при отсутствии давления в трубопроводе 12
- Счетчики должны храниться в упаковке предприятия изготовителя по условиям хранения 3 по гост 15150 12 транспортировка счетчиков должна осуществляться в соответствии с требованиями гост 6019 и с условиями 5 по гост 15150 12 транспортирование авиатранспортом допускается только в герметизированных отапливаемых отсеках 12
- Таблица 3 продолжение 12
- Упаковка хранение и транспортировка 12
- Комплектность поставки 13
- Консервация 13
- Наименование количество шт 13
- Первичная поверка осуществляется метрологической службой сертифицированной федеральным агентством по техническому регулированию и метрологии ростехрегулирование 16 поверка счетчиков проводится в соответствии с мп 2550 0196 2012 счетчики холодной и горячей воды крыльчатые vlf r методика поверки 16 межповерочный интервал для счетчиков устанавливаемых на горячую воду 4 года для счетчиков устанавливаемых на холодную воду 6 лет 13
- Поверка счетчика 13
- Таблица 4 13
- Утилизация 13
- Дата выпуска ________________ 14
- Печать представителя службы обеспечения качества 14
- Промежуточная поверка счетчика 14
- Свидетельство о приемке 14
- Счетчик холодной и горячей воды крыльчатый vlf r universal заводской номер______________________ соответствует гост р 50601 техническим условиям ту 4213 001 15184106 2012 и признан пригодным для эксплуатации 14
- Рекламации на счетчики со снятым или поврежденным пломбировочным хомутом и с дефектами вызванными нарушением правил эксплуатации транспортирования и хранения счетчика не принимаются 17
- Сведения о периодических поверках 17
- Сведения о рекламациях 17
- Vlf r universal i 18
- Гарантийный срок 36 месяцев с даты продажи конечному потребителю 18
- Гарантийный талон _______ счетчик холодной и горячей воды крыльчаты 18
- Дата подпись 18
- Дата продажи 18
- Заводской номер 18
- Марка счетчика 18
- Название и адрес торгующей организации 18
- Отметка о возврате или обмене товара 18
- Подпись продавца 18
- С условиями гарантии согласен 18
