Примечания:

1. Технические характеристики в соответствии с ГОСТ Р 51193.1 приведены для класса В – горизонтальная установка, и класса

А – вертикальная установка.

2. «Минимальным» считается расход, при котором счетчик имеет относительную погрешность 5%. Ниже этого расхода

погрешность не нормируется.

3. «Переходным» считается расход, при котором счетчик имеет относительную погрешность 2%. Ниже этого расхода погрешность

составляет 5%.

4. «Эксплуатационным» считается расход, при котором счетчик может непрерывно работать в течение заявленного срока службы.

5. «Номинальным» считается расход равный 0,5 максимального. При данном расходе счетчик может работать непрерывно в

течение длительного времени.

6. «Максимальным» считается расход , при котором потери давления на счетчике составляют 1 бар. При этом расходе счетчик

может работать не более 1 часа в сутки.

7. При установке обратного клапана в присоединительный полусгон (только для Ду=1/2") потери давления по таблице 4 раздел 6 –

увеличиваются на 20 %.

8. Цифра в скобках обозначает длину счетчика с установленными полусгонами.

5. Устройство и принцип работы

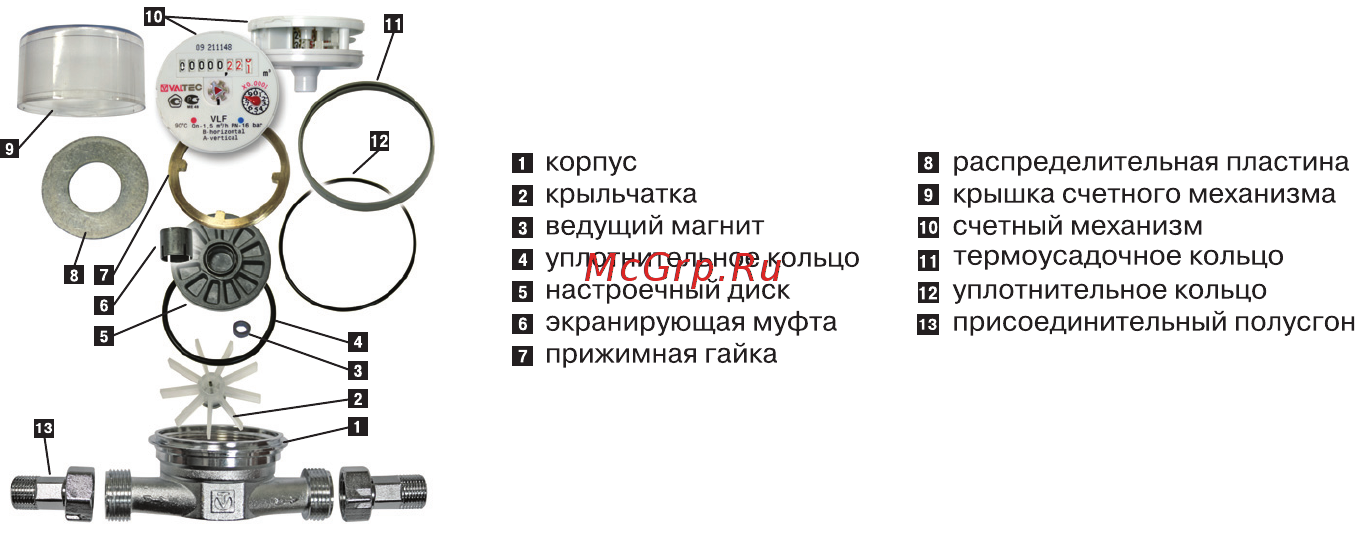

Рисунок 1. Конструкция счетчика в разобранном виде.
