FS 90, FS 90 R
pyccкий
17

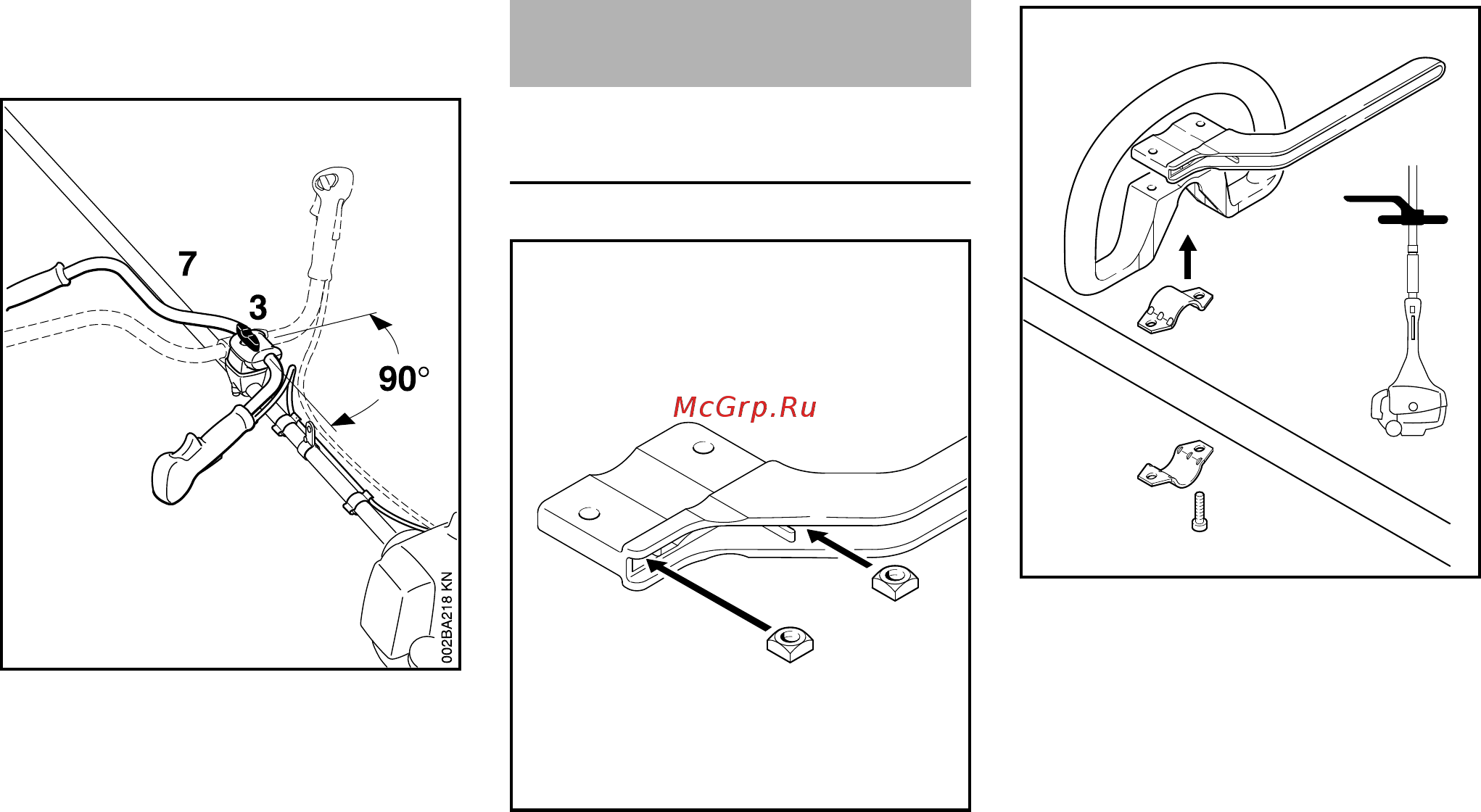

Повернуть трубчатую рукоятку
в положение транспортировки
N Тисковый винт (3) ослабить и
выкрутить до тех пор, пока
трубчатая рукоятка (7) не сможет
поворачиваться по часовой
стрелке
N Трубчатую рукоятку повернуть на
90° и в конце повернуть вниз
N Затянуть тисковый винт (3)
в рабочую позицию
N Трубчатую рукоятку в обратном
порядке, как это описано выше,
повернуть либо сместить против
часовой стрелки
Монтировать круговую рукоятку с
хомутиком
N Четырёхгранные гайки (1) ввести
в хомутик (2) – отверстия
привести к кожуху
N Хомутик (3) вложить в круговую
рукоятку (4) и вместе одеть на
шток (5)
N Установить хомутик (6)
N Установить хомутик (2) –
соблюдать положение!
N Отверстия привести к кожуху
N Болты (7) вставить в отверстия –
и завинтить в хомутик до
прилегания
N Далее как в разделе "Крепление
круговой рукоятки"
Монтаж круговой рукоятки
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
