FS 90, FS 90 R
pyccкий
20

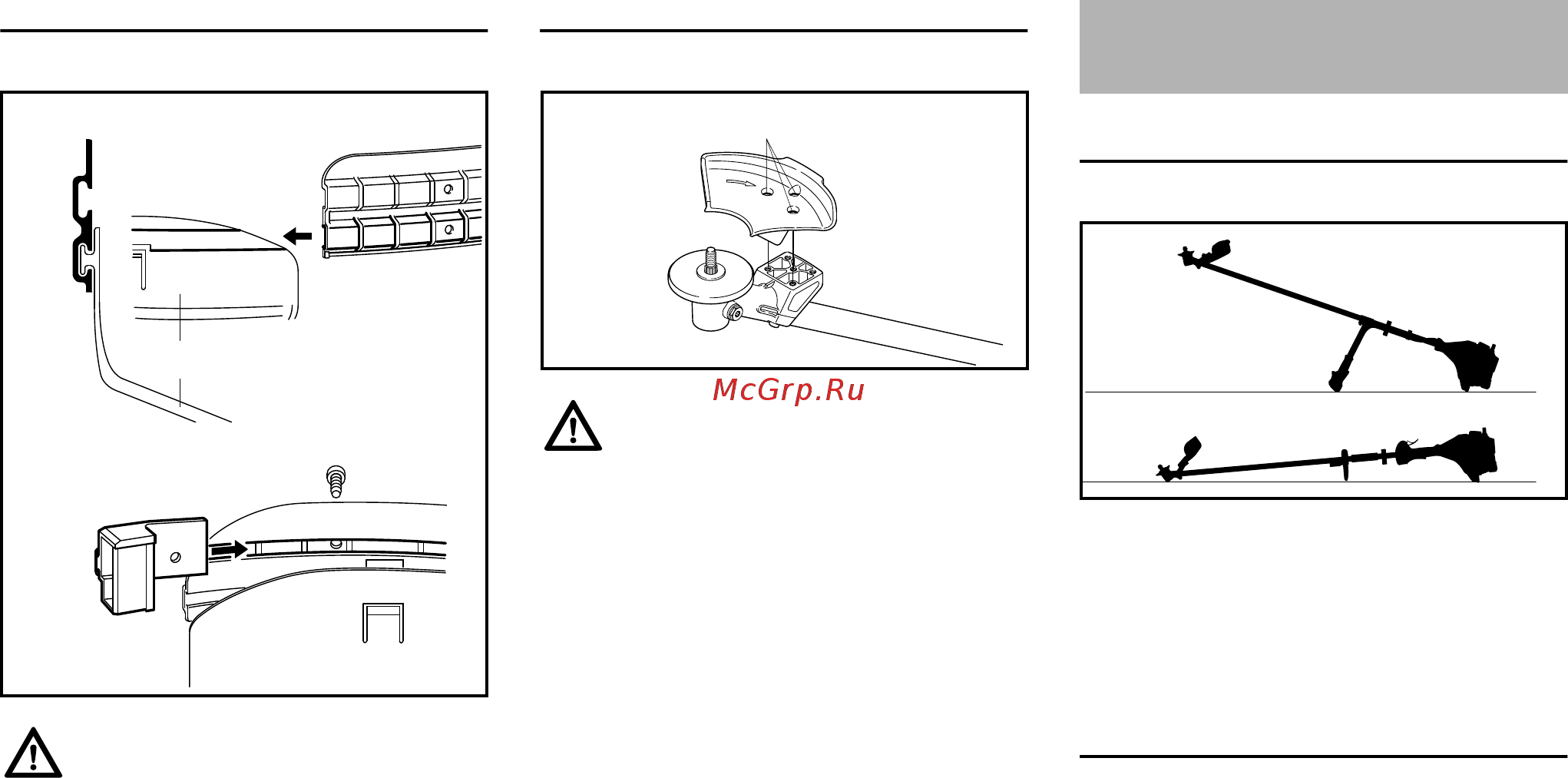

Монтаж фартука и ножа
Данные комплектующие при
использовании косильных головок
должны монтироваться на защиту (1).
N Нижний направляющей паз
фартука (4) одеть на планку
защиты (1) до фиксации
N Нож (5) ввести в верхний
направляющий паз фартука и
вместе с первым крепёжным
отверстием привести к кожуху.
N Ввинтить болт и затянуть
Монтаж упора
Упор (6) должен монтироваться при
использовании пильных полотен.
N Упор (6) положить на фланец
коробки передач
N Ввинтить и затянуть болты (7)
Подготовка мотокосы
N Мотокосу положить таким
образом, чтобы крепление для
режущего инструмента
показывало вверх
Крепёжные детали для режущих
инструментов
В зависимости от режущего
инструмента, который поставляется
при первичном оснащении нового
устройства, может также отличаться
объём поставки крепёжных деталей
для режущего инструмента.
Объём поставки без крепёжных
деталей
Могут монтироваться только
косильные головки.
4
1
5
4
002BA103 KN
7
002BA382 KN
6
Монтаж режущего
инструмента
002BA104 KN
