Champion Т446 [10/24] Установка ножа для травы

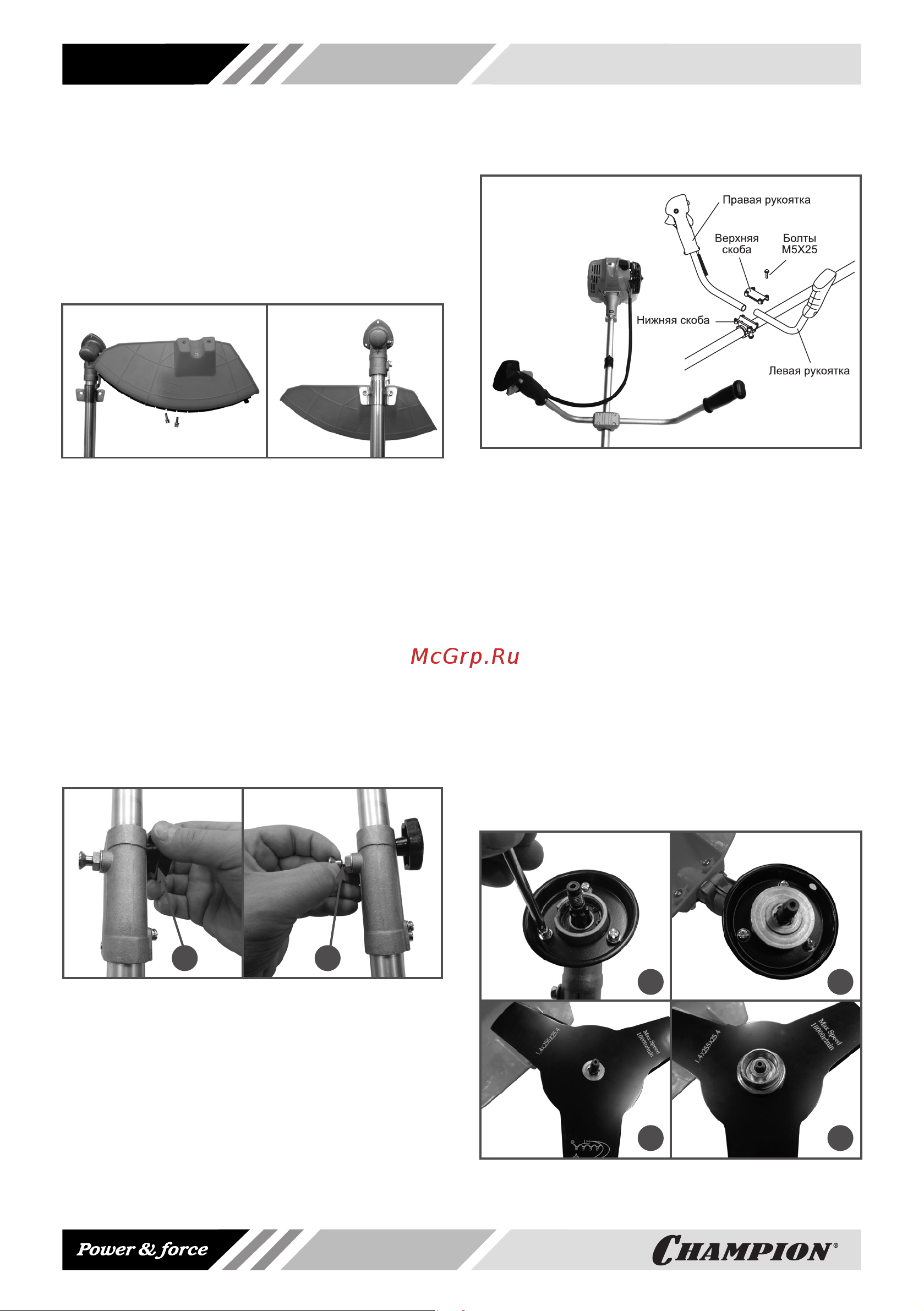

8. СБОРКА

УСТАНОВКА ЗАЩИТНОГО

КОЖУХА

Установите на штангу защитный кожух

и зафиксируйте его двумя болтами

(Рис.2).

Рис.2 Установка защитного кожуха

СБОРКА ШТАНГИ

Ослабьте на соединительной муфте

пластиковую гайку (Рис.3А). Установите

нижнюю часть штанги в соединитель-

ную муфту. Отожмите стопорный болт

(Рис.3В) и, удерживая его, задвиньте

нижнюю половину штанги в муфту. От-

пустите стопорный болт и, слегка пово-

рачивая штангу, зафиксируйте болт в от-

верстии штанги. Закрутите пластиковую

гайку, тем самым обеспечивается плот-

ность соединения.

ВА

Рис.3 Сборка штанги

(для моделей с разъемной штангой)

УСТАНОВКА РУКОЯТОК

Установите рабочую рукоятку на штангу

так, как показано на Рис.4. Перед оконча-

тельной затяжкой болтов отрегулируйте

рукоятку по высоте и углу наклона ручек,

как Вам удобнее для работы.

Рис.4 Установка рукояток

УСТАНОВКА

НОЖА ДЛЯ ТРАВЫ

Установите на редуктор защитную чашку

(Рис.5А). Установите на редуктор защит-

ную шайбу (Рис.5В). При установке по-

садочное отверстие в ноже должно точно

совпасть с выступом на шайбе (Рис.5С).

Установите прижимную шайбу ножа и

закрутите гайку крепления ножа (левая

резьба) (Рис.5D).

Совместите отверстие в чашке редукто-

ра и защитной шайбе редуктора. Устано-

вите в отверстие металлический стопор

и затяните гайку крепления ножа.

А B

C D

Рис.5 Установка ножа для травы
