5
CHARAKTERYSTYKA URZĄDZENIA
Przenośny klimatyzator powietrza jest urządzeniem klimatyzacyjnym zdolnym do utrzymywania zadanej temperatury i obniżenia wilgotności
powietrza. Jego elastyczne właściwości pozwalają na użycie go w różnych sytuacjach i w różnych pomieszczeniach. Jego wielofunkcyjność
obejmuje zarówno chłodzenie, osuszanie jak i wentylację. Niniejszy typ urządzenia został specjalnie zaprojektowany do użytku domowego
bądź w biurze.
Używanie klimatyzatora jest zalecane w przedziale temperatur w pomieszczaniu od 17°C do 35°C.

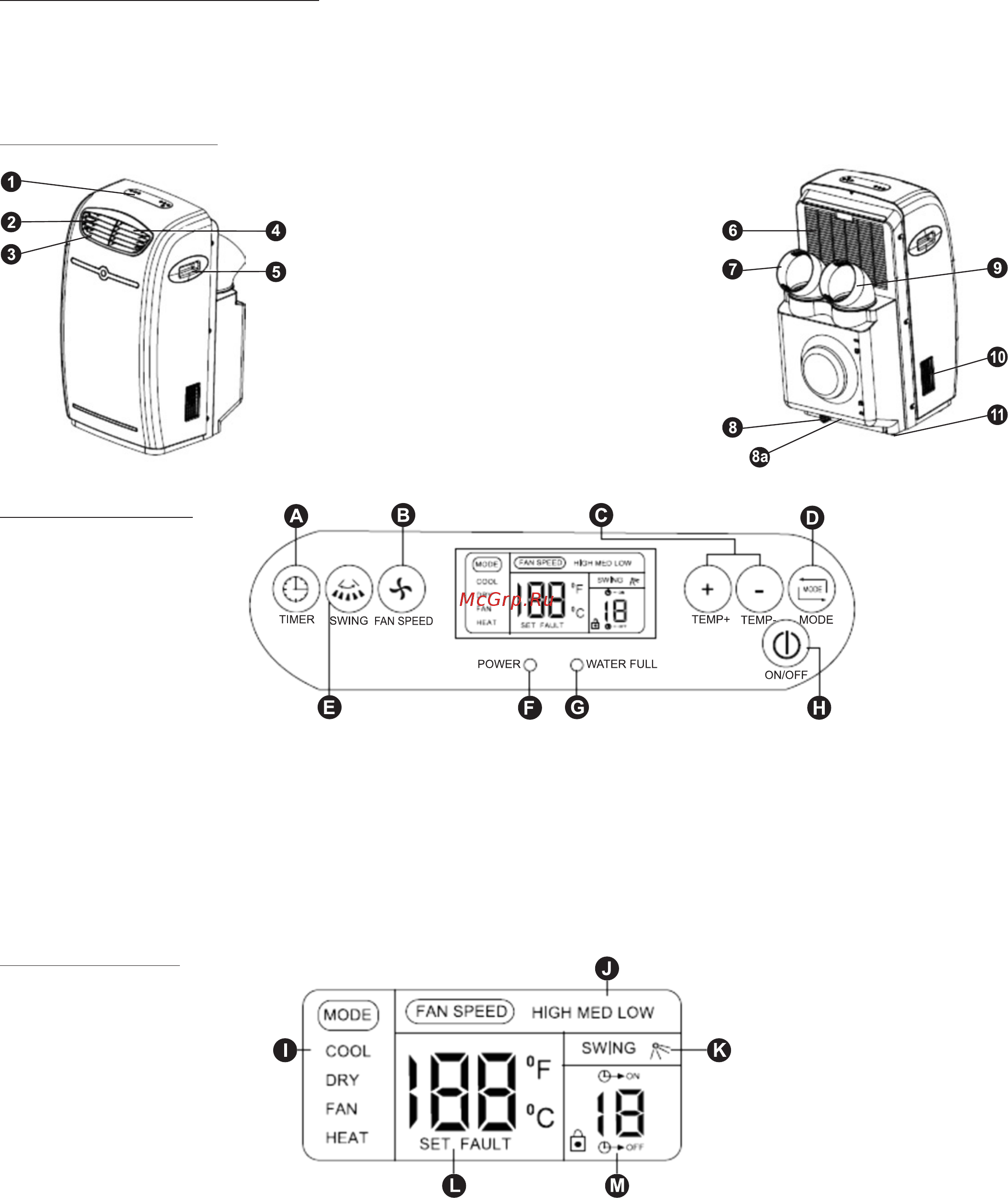

BUDOWA URZĄDZENIA
1. Panel sterowania z wyświetlaczem.
2. Lewe/prawe żaluzje kierunkowego wydmuchu
powietrza (regulowane automatycznie).
3. Otwór wentylacyjny.
4. Górne/dolne żaluzje kierunkowego wydmuchu
powietrza (regulowane ręcznie).
5. Uchwyt do przenoszenia.
6. Krata wlotu powietrza z ltrem.
7. Wylot powietrza.
8. Korek spustowy skroplin.
8a. Otwór na wężyk odprowadzenia wody.
9. Wlot powietrza.
10. Przełącznik powietrza (pozycja górna włącza,
pozycja dolna wyłącza).
11. Obrotowe kółka.
PANEL STEROWANIA
A – Przycisk czasomierza TIMER. Służy do ustawienia momentu włączenia/wyłączenia klimatyzatora lub anulowania ustawień.
B – Przycisk zmiany prędkości wydmuchu powietrza FAN SPEED. Służy do zmiany prędkości pracy wentylatora: wysoka HIGH, średnia
MED lub niska LOW.
C – Przyciski temperatury TEMP+, TEMP-. Służą do ustawienia żądanej temperatury w pomieszczeniu.
D – Przycisk wyboru trybu pracy urządzenia MODE. Służy do wyboru odpowiedniego trybu pracy: chłodzenie COOL, osuszanie DRY lub
wentylacja FAN.
E – Przycisk kierunku wydmuchu powietrza SWING. Służy do ustawiania zmiennego/stałego kierunku wydmuchu powietrza.
F – Lampka wskaźnika podłączenia do źródła napięcia POWER.
G – Lampka wskaźnika maksymalnego poziomu wody w zbiorniku WATER FULL.
H – Przycisk włączenia/wyłączenia urządzenia ON/OFF.
WYŚWIETLACZ LCD
I – Wskaźnik trybu pracy: COOL – chłodzenie, DRY – osuszanie, FAN – wentylacja. HEAT – ogrzewanie w tym modelu jest nieaktywny.
J – Wskaźnik prędkości wydmuchu powietrza: HIGH – wysoki, MED – średni, LOW – niski.
K – Wskaźnik kierunku wydmuchu powietrza (prawo-lewo).
M – Wskaźnik czasomierza. Wskazuje czas automatycznego włączenia ON lub wyłączenia OFF klimatyzatora.
L – Wskaźnik wstępnie ustawionej temperatury SET i kodu awarii FAULT. Gdy na wyświetlaczu pojawi się wskaźnik SET, wyświetlone cyfry
wskazują zadaną temperaturę. Natomiast, gdy wyświetlony jest wskaźnik FAULT, wskazuje to na awarię, a wyświetlone cyfry wskazują
na kod awarii (patrz rozdział: Funkcja samodiagnozowania). Gdy nie jest wyświetlony ani wskaźnik SET, ani FAULT wówczas wyświetla-
na jest temperatura otoczenia.
Uwaga: Powyższe cyfry na wyświetlaczu LCD służą jedynie wyjaśnieniu. W praktyce widoczne są jedynie cyfry odpowiednie dla
danego cyklu.
