0401.RUS
B 8

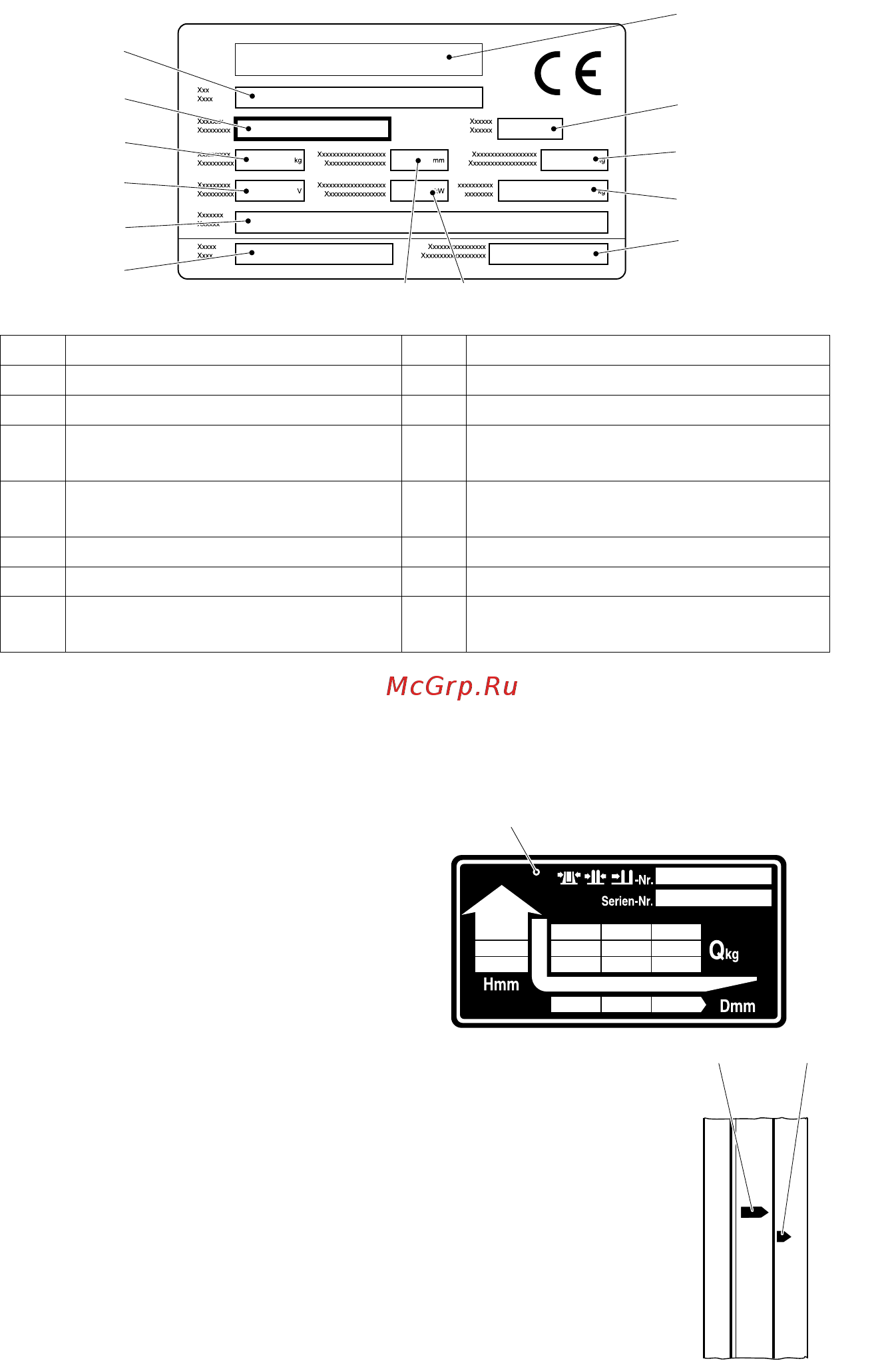

4.1 Щиток с указанием типа машины
A
В случае вопросов касательно данной машины либо поставок запасных частей
к машине просим всегда указывать серийный номер (28).
4.2 Грузоподъемность
f
Внизу - щиток (18) с таблицей
значений грузоподъемности
(Q в кг) в зависимости от расстояния
до центра тяжести груза ( D в мм) и от
высоты подъема груза (H в мм).
Маркировка в форме стрелок, нанесенная на внутреннюю
сторону мачты (40) и на внешнюю сторону мачты (41), указывают
водителю на достигнутую предельную высоту подъема согласно
щитку (18) с указанием грузоподъемности.
Поз. Обозначение Поз. Обозначение
27 Тип машины 34 Мощность, кВт
28 Серийный номер:35Номер заказа
29 Номинальная
грузоподъемность, кг
36 Вес аккумулятора мин/макс, кг
30 Аккумулятор: Напряжение, В
Ампер-часы, Ач
37 Собственнный вес без
аккумулятора, кг
31 Фирма-изготовитель 38 Год изготовления
32 Контракт № 39 Логотип фирмы-изготовителя
33 Расстояние до центра тяжести
груза, мм
27
28
29
30
31
32
34
38
37
36
35
33
39
18
