B 1
0401.RUS
B Описание машины
1 Описание рабочего процесса

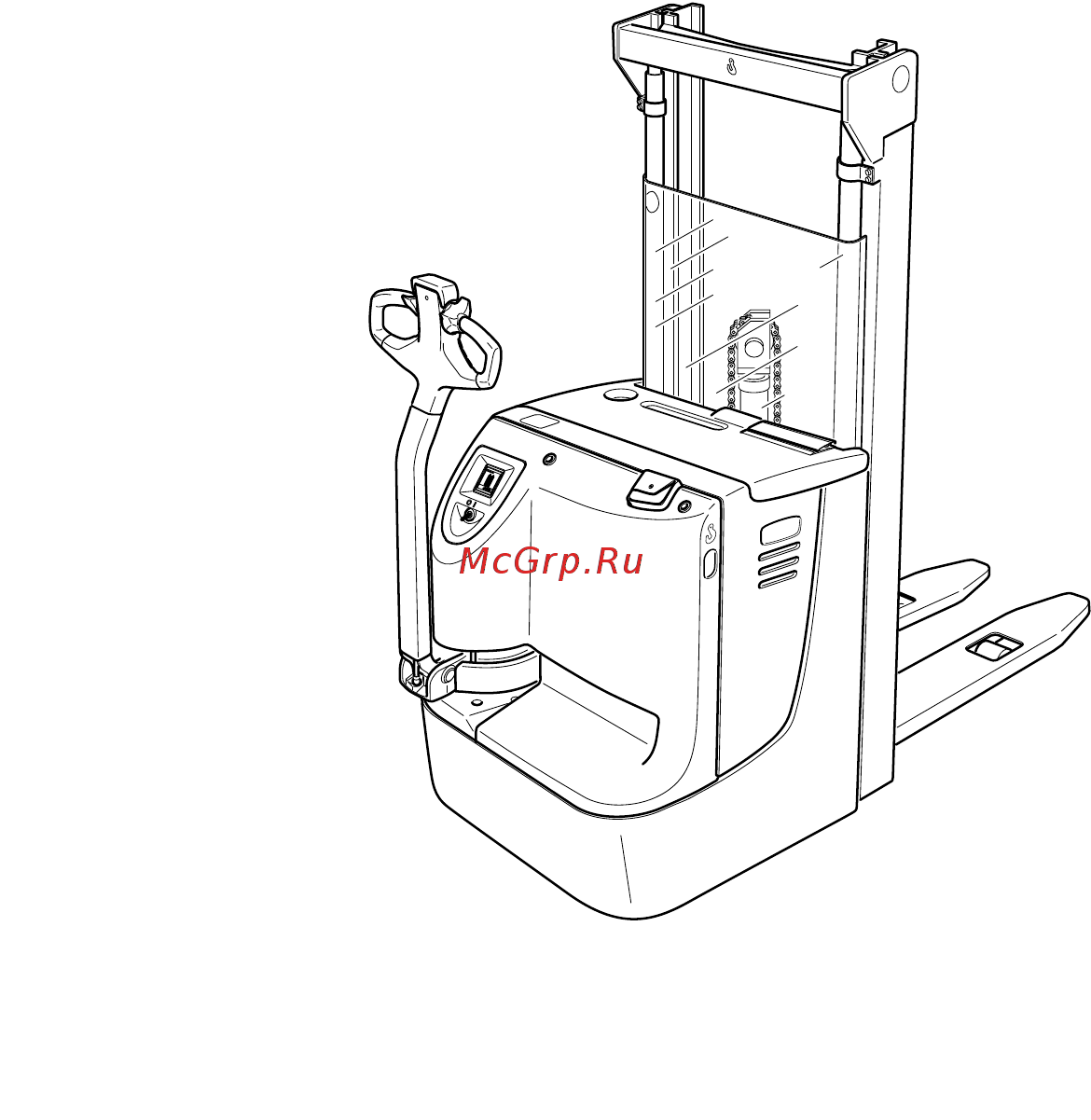

Машина представляет собой подъемную тележку в четырехколесном
исполнении, оборудованную электроприводом, дышлом и управляемым
ведущим колесом.
Она предназначена для производства работ по подъему и транспортировке
грузов на поддонах по ровной поверхности. Могут обрабатываться поддоны с
открытой поверхностью либо колесные тележки.
Как вариант может быть предусмотрено исполнение машины с подъемным
цилиндром колесной консоли, что позволяет увеличить дорожный просвет при
работе на неровной поверхности.
Номинальная грузоподъемность приведена на щитке с указанием типа
машины.
Значения грузоподъемности в привязке к высоте подъема и расстоянию до
центра тяжести груза приведены на щитке с указанием грузоподъемности.
B 1
0401.RUS
B Описание машины
1 Описание рабочего процесса
Машина представляет собой подъемную тележку в четырехколесном
исполнении, оборудованную электроприводом, дышлом и управляемым
ведущим колесом.
Она предназначена для производства работ по подъему и транспортировке
грузов на поддонах по ровной поверхности. Могут обрабатываться поддоны с
открытой поверхностью либо колесные тележки.
Как вариант может быть предусмотрено исполнение машины с подъемным
цилиндром колесной консоли, что позволяет увеличить дорожный просвет при
работе на неровной поверхности.
Номинальная грузоподъемность приведена на щитке с указанием типа
машины.
Значения грузоподъемности в привязке к высоте подъема и расстоянию до
центра тяжести груза приведены на щитке с указанием грузоподъемности.
