F 9
0401.RUS
6.4 Проверить уровень масла в гидросистеме
– Подготовить машину к техническому обслуживанию и проведению
мероприятий по поддержанию работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота (см. раздел 6.3).
– Проверить уровень масла в бачке гидросистемы (см. раздел 5).
A
На бачке гидросистемы нанесена маркировка (см. раздел 5). Показания уровня
масла следует снимать при опущенной грузоподъемной вилке.
– При необходимости долива масла в гидросистему следует выбирать масло
правильного типа (см. раздел 6.4) - см. таблицу.
A
Сборку производить в обратной последовательности.
6.5 Проверить уровень масла в коробке передач
– Подготовить машину к техническому обслуживанию и проведению
мероприятий по поддержанию работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота (см. раздел 6.3).
– Ослабить 2 винта (5) при помощи ключа (2).
– Осторожно снять кожух колеса (4).
– Проверить уровень масла в коробке передач - масло должно достигать
наливного
штуцера (см. раздел 5).
– При необходимости долива масла в коробку передач следует выбирать масло
правильного типа (см. раздел 5)
A
Сборку производить в обратной последовательности.

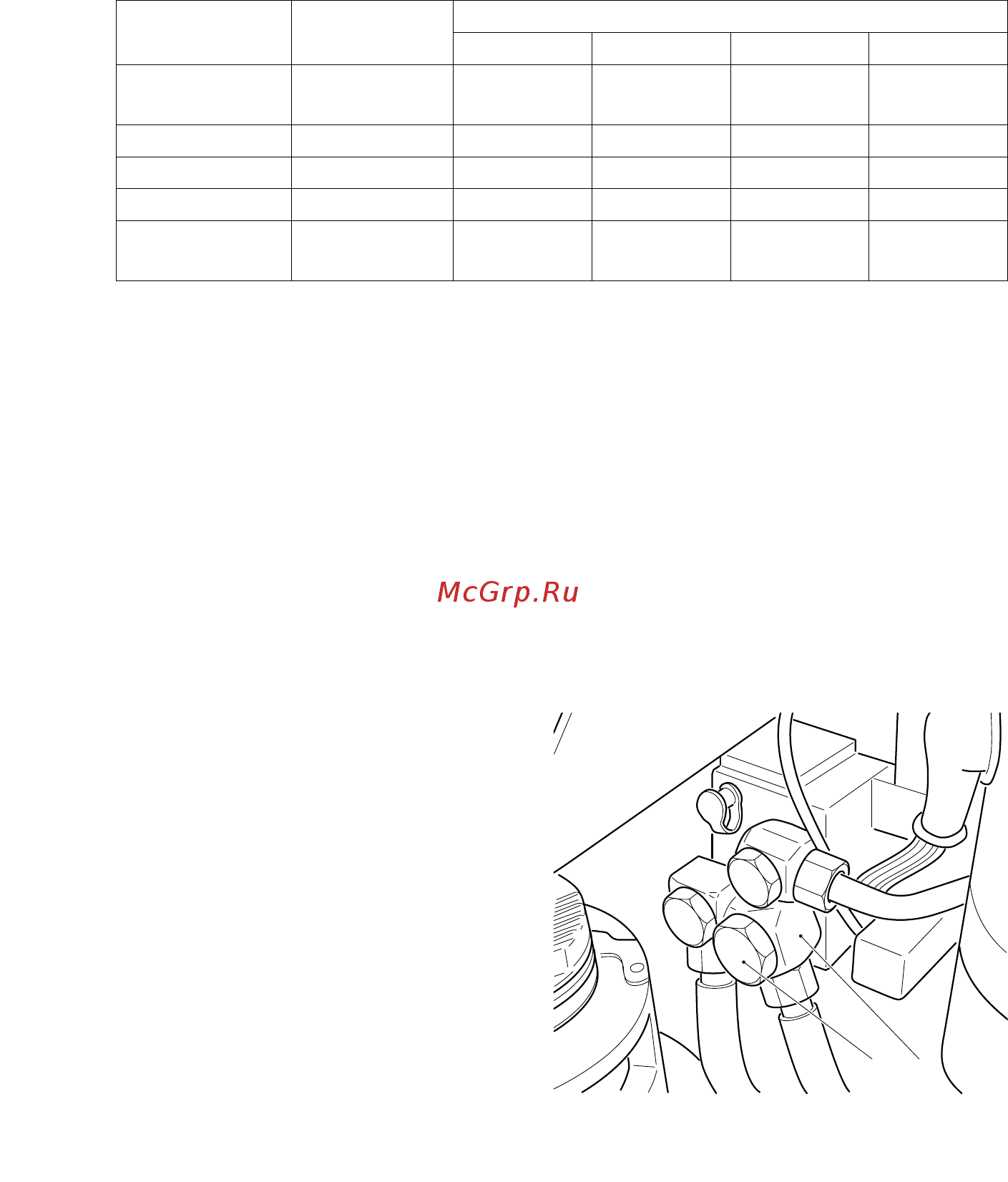

6.6 Заменить крупноячеистое сито
– Подготовить машину к техническому
обслуживанию и проведению
мероприятий по поддержанию
работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота
(см. раздел 6.3).
– Ослабить винты (6).
– Снять патрубок (7) и вынуть
крупноячеистое сито.
– Вставить новое крупноячеистое
сито.
A
Сборку производить в обратной
последовательности.
A
Резьбовое соединение (6) затягивать с максимальным усилием 60
+10
Нм.
Маркировка Объем, в
литрах
Значения высоты подъема (h
3
)
E ZT ZZ DZ
Верхняя
кромка
ок. 10,5 - - - до 5350
4 ок. 10----
3 ок. 8,3 - - до 4300 до 4300
2 ок. 6,8 - до 4300 до 3600 -
1 ок. 5,1 все типы
мачт
до 3200 до 2500 -
6 7
F 9
0401.RUS
6.4 Проверить уровень масла в гидросистеме
– Подготовить машину к техническому обслуживанию и проведению
мероприятий по поддержанию работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота (см. раздел 6.3).
– Проверить уровень масла в бачке гидросистемы (см. раздел 5).
A
На бачке гидросистемы нанесена маркировка (см. раздел 5). Показания уровня
масла следует снимать при опущенной грузоподъемной вилке.
– При необходимости долива масла в гидросистему следует выбирать масло
правильного типа (см. раздел 6.4) - см. таблицу.
A
Сборку производить в обратной последовательности.
6.5 Проверить уровень масла в коробке передач
– Подготовить машину к техническому обслуживанию и проведению
мероприятий по поддержанию работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота (см. раздел 6.3).
– Ослабить 2 винта (5) при помощи ключа (2).
– Осторожно снять кожух колеса (4).
– Проверить уровень масла в коробке передач - масло должно достигать
наливного
штуцера (см. раздел 5).
– При необходимости долива масла в коробку передач следует выбирать масло
правильного типа (см. раздел 5)
A
Сборку производить в обратной последовательности.
6.6 Заменить крупноячеистое сито
– Подготовить машину к техническому
обслуживанию и проведению
мероприятий по поддержанию
работоспособности (см. раздел 6.1).
– Открыть крышку переднего капота
(см. раздел 6.3).
– Ослабить винты (6).
– Снять патрубок (7) и вынуть
крупноячеистое сито.
– Вставить новое крупноячеистое
сито.
A
Сборку производить в обратной
последовательности.
A
Резьбовое соединение (6) затягивать с максимальным усилием 60
+10
Нм.
Маркировка Объем, в
литрах
Значения высоты подъема (h
3
)
E ZT ZZ DZ
Верхняя
кромка
ок. 10,5 - - - до 5350
4 ок. 10----
3 ок. 8,3 - - до 4300 до 4300
2 ок. 6,8 - до 4300 до 3600 -
1 ок. 5,1 все типы
мачт
до 3200 до 2500 -
6 7
