0401.RUS
B 2

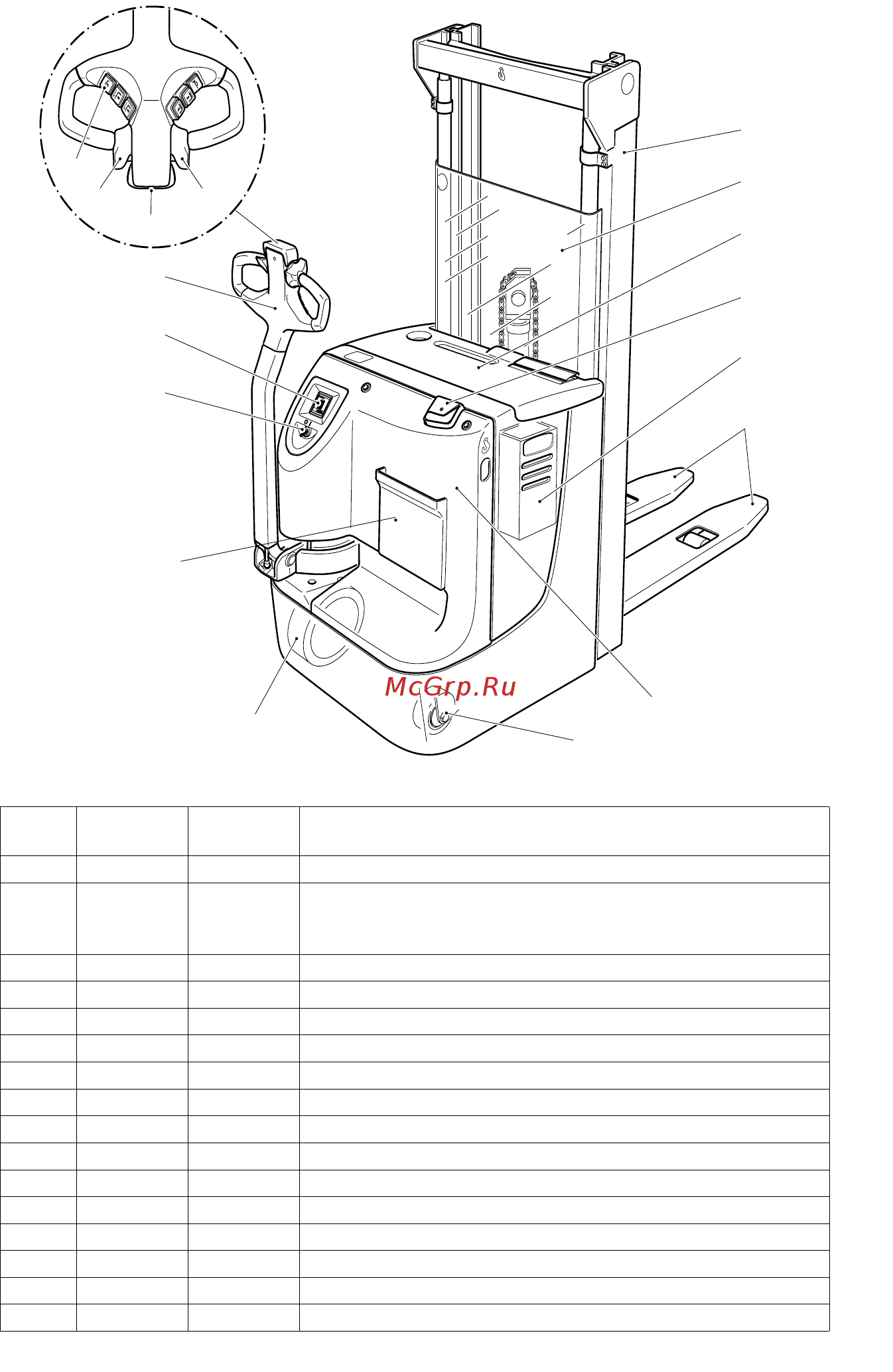

2 Узлы конструкции
Поз. EJC
14 / 16
EJC
14 / 16
Обозначение
1 ttЗамок зажигания
2 ooКомбинированная панель приборов
(индикатор разряда аккумуляторной батареи и
счетчик количества часов работы)
3 ttДышло с головкой
4 ttКлавиша "Маневровая езда"
5 ttРегулятор хода
6 ttПредохранительная клавиша против наезда
7 ttПодъемная оснастка:
8 ttЛобовое стекло
9 ttКрышка аккумуляторного отсека
10 ttГлавный рубильник (аварийный останов)
11 o-Зарядное устройство аккумулятора
12 ttПодъемная оснастка
13 ttПередний капот
14 ttОпорное колесо
15 ttВедущее колесо
16 ooСумка для хранения документации
1
15
2
3
4
55
6
10
9
11
13
14
12
7
8
16
0401.RUS
B 2
2 Узлы конструкции
Поз. EJC
14 / 16
EJC
14 / 16
Обозначение
1 ttЗамок зажигания
2 ooКомбинированная панель приборов
(индикатор разряда аккумуляторной батареи и
счетчик количества часов работы)
3 ttДышло с головкой
4 ttКлавиша "Маневровая езда"
5 ttРегулятор хода
6 ttПредохранительная клавиша против наезда
7 ttПодъемная оснастка:
8 ttЛобовое стекло
9 ttКрышка аккумуляторного отсека
10 ttГлавный рубильник (аварийный останов)
11 o-Зарядное устройство аккумулятора
12 ttПодъемная оснастка
13 ttПередний капот
14 ttОпорное колесо
15 ttВедущее колесо
16 ooСумка для хранения документации
1
15
2
3
4
55
6
10
9
11
13
14
12
7
8
16
