0401.RUS
D 10

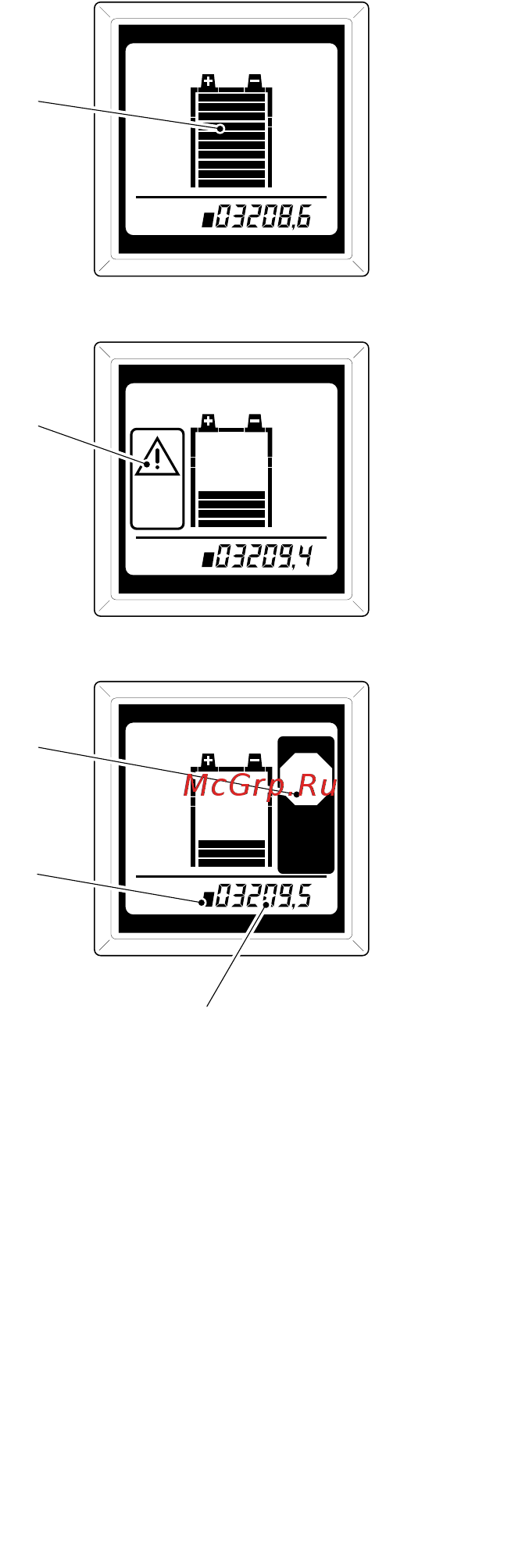

6 Комбинированная панель приборов
Индикатор разряда аккумуляторной
батареи: Индикатор разряда
аккумуляторной батареи выдает
сообщение о разряде батареи в виде
диаграммы из 10 вертикальных полос по
10% на символе аккумулятора (14).
Если разряд аккумулятора продолжается,
полосы исчезают в направлении сверху
вниз.
m
При использовании необслуживаемых
аккумуляторов прибор следует настроить
таким образом, чтобы символ T (17)
индицировался рядом с сообщением о
количестве часов работы. Если этого не
сделать, аккумуляторная батарея может
быть повреждена вследствие глубокого
разряда. Для отладки прибора следует
привлечь сервисную службу фирмы-
изготовителя.
При остаточной емкости аккумуляторной
батареи на уровне
30 % для стандартных аккумуляторов
50 % для необслуживаемых
аккумуляторов
появляется предупреждающий символ
"Внимание"(15).
Рекомендуется произвести дозарядку
аккумуляторной батареи.
При остаточной емкости аккумуляторной
батареи на уровне
20 % для стандартных аккумуляторов
40 % для необслуживаемых
аккумуляторов
предупреждающий символ "Внимание" (исчезает и появляется мигающий
символ "СТОП" (16).
После 5 минут мигания сигнал "СТОП" будет гореть постоянно. Требуется
подзарядка аккумуляторной батареи.
Контрольное устройство разряда аккумуляторной батареи: При постоянно
горящем сигнале "СТОП" функция подъема груза блокируется.
A
Функция подъема будет снова деблокирована лишь после подзарядки
подключенной аккумуляторной батареи по меньшей мере до 70%.
Счетчик количества часов работы: Встроенный в индикатор заряда батареи
счетчик количества часов работы (18) указывает на общее время, в течение
которого машина находилась в режимах движения и подъема грузов.
A
В активном состоянии мигает цифра после запятой.
h
h
h
STOP
T
T
T
14
15
16
17
18
