12.14 RU
34
3 Открытие аккумуляторного отсека
ОСТОРОЖНО!
Опасность сдавливания
При закрытии крышки / кожуха нельзя находиться между крышкой / кожухом и
напольным подъемно-транспортным средством.
ПРЕДУПРЕЖДЕНИЕ!
Опасность несчастного случая из-за незафиксированного напольного
подъемно-транспортного средства
Парковка напольного подъемно-транспортного средства на уклонах или с
приподнятым грузоподъемным устройством представляет опасность и
принципиально не допускается.
Запарковать напольное подъемно-транспортное средство на ровном полу. В
особых случаях фиксировать машину, например, клиньями.
Полностью опустить грузоподъемное устройство.
Выбирать место парковки так, чтобы люди не могли получить травмы от
опущенного грузоподъемного устройства.
В случае неработающего тормоза фиксировать напольное подъемно-
транспортное средство от самопроизвольного перемещения
подкладыванием клиньев под колеса.
Условия
– Запарковать напольное транспортное средство горизонтально.
– Надежно запарковать напольное подъемно-транспортное средство, см.
"Надежная парковка напольного подъемно-транспортного средства" на
стр. 47.
Процесс настройки

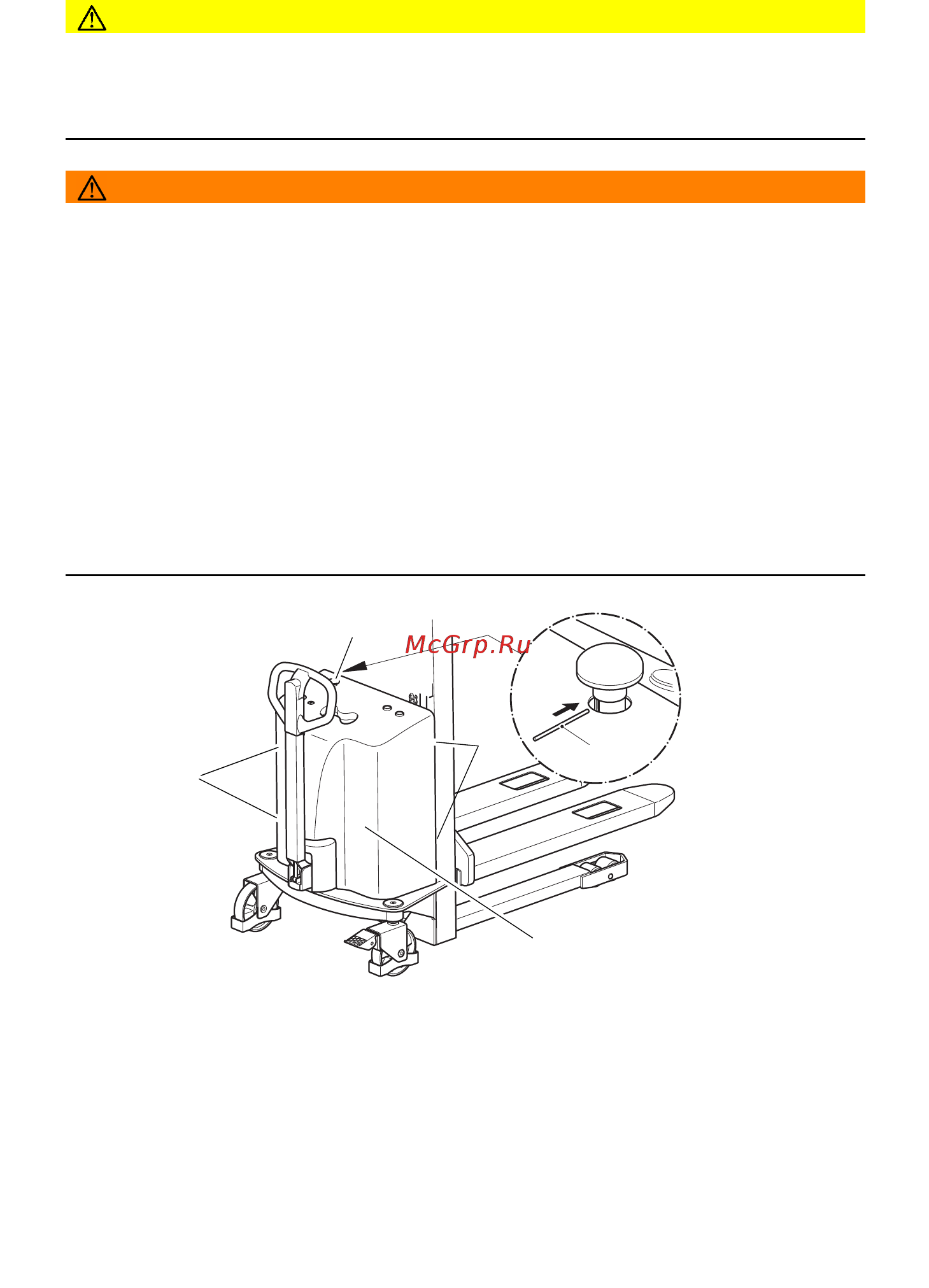

• Демонтировать круглую ручку (3) АВАРИЙНОГО ВЫКЛЮЧЕНИЯ.
• Шток выключателя зафиксировать штифтом (32) от проворачивания и
свинтить круглую ручку (3) против хода часовой стрелки.
• Отвинтить винты (31).
31
31
7
3
32
