Jungheinrich HC 110 [42/99] Описание элементов индикации и управления
![Jungheinrich HC 110 [42/99] Описание элементов индикации и управления](/views2/1402479/page42/bg2a.png)
41
12.14 RU

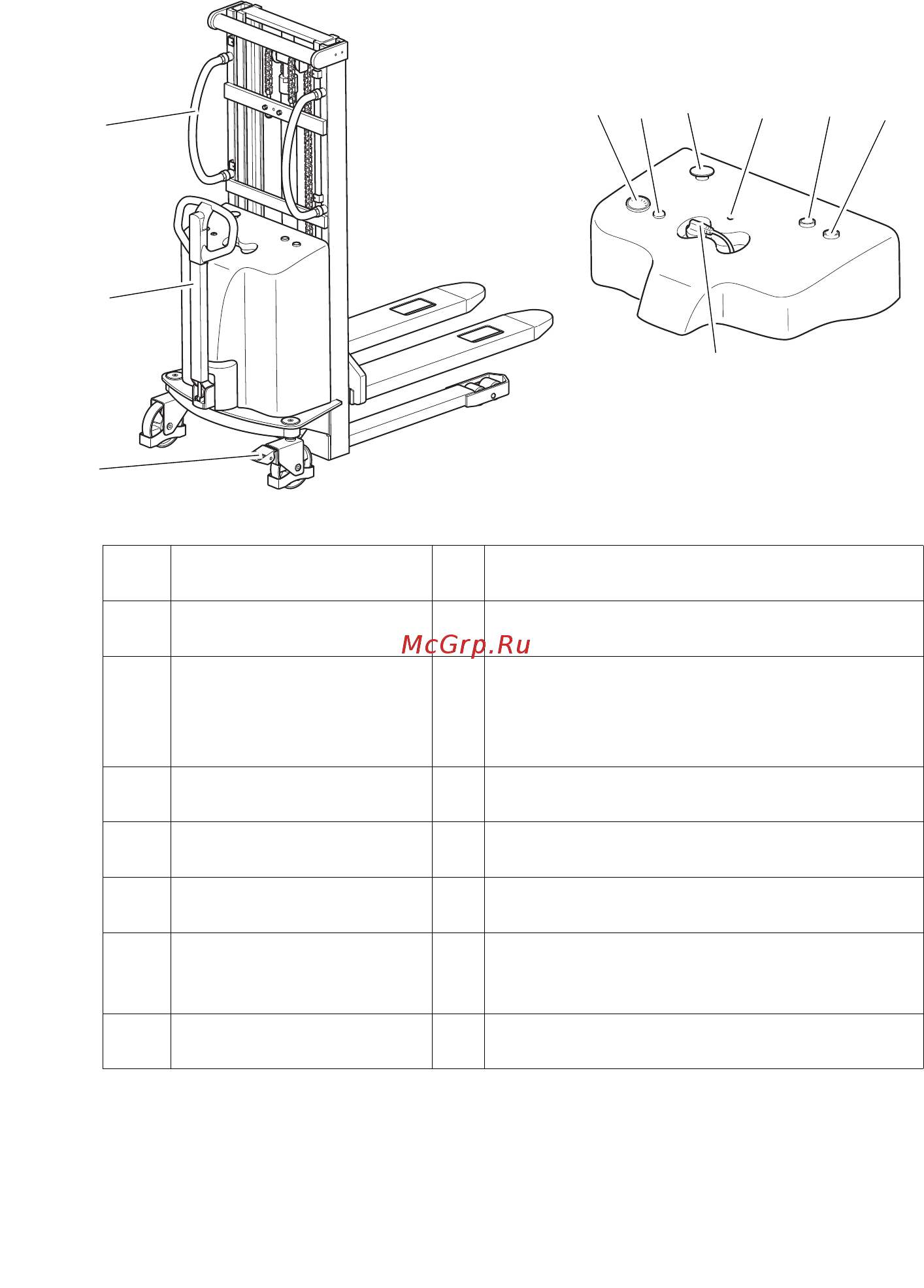

2 Описание элементов индикации и управления
Поз. Элемент управления/
индикации
Функция
2 Ручка для
перемещения
t – Перемещение напольного подъемно-
транспортного средства вперед/назад
3 АВАРИЙНЫЙ
выключатель
t Прерывание соединения с
аккумулятором
– Отключение всех электрических
функций
8 Тормозная педаль
(стояночный тормоз)
t – Фиксация напольного транспортного
средства от скатывания
11 Консоль управления t – Направление движения напольного
подъемно-транспортного средства
33 Индикация состояния
зарядки
t – Состояние заряда
аккумулятора
34 Подключение
встроенного зарядного
устройства
t – При зарядке аккумулятора сетевая
вилка вставляется в сетевую розетку.
36 Индикатор разряда
аккумулятора
t – Состояние заряда аккумулятора
36
37 3
34
33 38 39
2
11
8
41
12.14 RU
2 Описание элементов индикации и управления
Поз. Элемент управления/
индикации
Функция
2 Ручка для
перемещения
t – Перемещение напольного подъемно-
транспортного средства вперед/назад
3 АВАРИЙНЫЙ
выключатель
t Прерывание соединения с
аккумулятором
– Отключение всех электрических
функций
8 Тормозная педаль
(стояночный тормоз)
t – Фиксация напольного транспортного
средства от скатывания
11 Консоль управления t – Направление движения напольного
подъемно-транспортного средства
33 Индикация состояния
зарядки
t – Состояние заряда
аккумулятора
34 Подключение
встроенного зарядного
устройства
t – При зарядке аккумулятора сетевая
вилка вставляется в сетевую розетку.
36 Индикатор разряда
аккумулятора
t – Состояние заряда аккумулятора
36
37 3
34
33 38 39
2
11
8
