Loriot LAC-60TCF-IN Инструкция по эксплуатации онлайн [15/60] 337440
![Loriot LAC-60TCF-IN Инструкция по эксплуатации онлайн [15/60] 337440](/views2/1402779/page15/bgf.png)
15
Рис. 9
Рис. 10
7
6
1
9
8
2
10
3
11 12
4 5

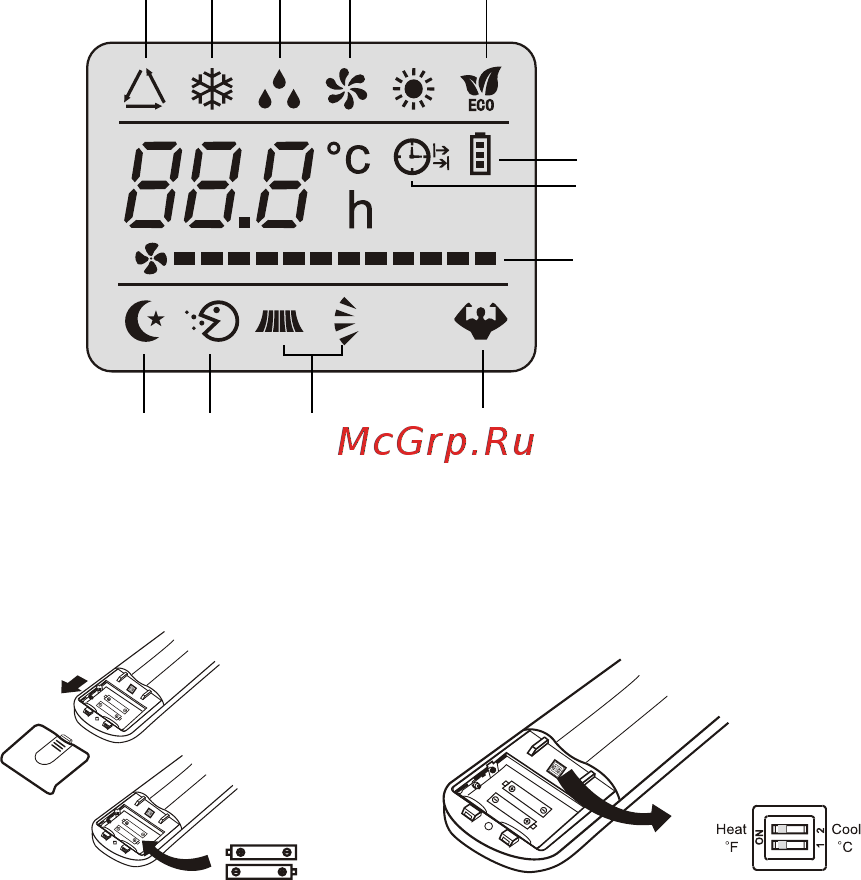

1. Индикатор автоматического режима
2. Иникатор режима охлажения
3. Индикатор режима осушения
4. Индикатор режима вентиляция
5. Индикатор экономичного режима
6. Индикатор выключения/выключения таймера
7. Индикатор батареи питания
8. Индикатор скоростей вращеня вентилятора
9. Индикатор режима сон
10. Индикатор режима здоровья
11. Индикаторы вращения заслонок
12. Индикатор режима турбо
Первичные инструкции пульта дистанционного управления
Индикаторы дисплея дистанционного управления
+
+
Как вставлять батарейки
+
