Loriot LAC-60TCF-IN [42/60] Проверка дренажа убедитесь в отсутствии препятствий по длине дренажной трубы в строящихся зданиях эту проверку необходимо выполнить до зашивки потолка 1 снимите крышку для...

Кондиционер воздуха напольно потолочного типа floor ceiling air conditioner split system 1

Cпасибо что выбрали кондиционер loriot пожалуйста ознакомьтесь с данным руководством перед началом работы и сохраните его для использования в будущем 4

Таблица 1 8

Технические характеристики 8

Кондиционер воздуха необходимо использовать в температурном диапазоне указанном в таблице 2 10

Кондиционер состоит из внутреннего и наружного блоков соединенных трубопроводами управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока если она присутствует в данной модификации прибора 10

Описание прибора 10

Таблица 2 10

Условия эксплуатации 10

Автоматический режим для включения автоматического режима работы нажмите кнопку mode до появления на дисплее символа в данном режиме скорость вентилятора и температура задается автоматически в соответствии с температурой помещения анализ воздуха осуществляется дат чиком расположенном во внутреннем блоке для создания наиболее комфортный условий 22

Режим feel автоматический режим 22

Режим осушения 22

С помощью этой функции понижается влажность воздуха и создаются более комфортные условия для установки режима осушения нажмите кнопку mode режим до появления на экране символа dry функция автоматически изменяет циклы охлажде ния и вентиляции 22

Для активации режима сна нажмите кнопку sleep на пду до появления на дисплее символа функция режима сна автоматически настраивает температуру в помещении для создания комфортных условий для сна в режиме охлаждения или осушения установленная температура будет автоматически подниматься на 1 23

Для оптимизации работы кондиционера настройте температуру 2 23

Режим сна 23

С за 2 часа после 10 часов работы в режиме сна кондиционер автоматически отключается 23

С каждые 60 минут всего температура поднимается на 2 23

С скорость fan направление воздуш ного потока swing нажимая указанные кнопки 23

Габаритные размеры 24

Руководство по установке кондиционера 24

Таблица 2 29

Установка наружного блока 29

Меры предосторожности 1 не устанавливайте блок на открытом солнце а также вблизи отопительных приборов 2 если установка блока в таком месте неизбежна закройте его защитным экраном 3 если блок будет устанавливаться на побережье или на большой высоте т е в местах где дует сильный ветер необходимо устанавливать его вдоль стены чтобы обеспечить нормальные условия работы блока 30

Таблица 3 30

Таблица 4 36

Таблица 5 36

Установите медную трубу в планку держателя так чтобы кончик трубы был установлен на расстояние а 36

Рекомендации по использованию раздаточной гребенки см в руководстве по эксплуатации вакуумного насоса 1 отверните и снимите технологические гайки запорных вентилей a и b соедините заправочный шланг раз даточной гребенки с технологической муфтой запорного вентиля a оба запорных вентиля a и b должны быть закрыты 2 соедините патрубок заправочного шланга с вакуумным насосом 3 полностью откройте нижний рычаг раздаточной гребенки 4 включите вакуумный насос как только начнётся откачка немного ослабьте гайку технологического штуцера запорного вентиля b чтобы определить поступает ли воздух внутрь по изменению звука работы насоса при этом показания мультиметра должны быть ниже нуля затем снова закрутите гайку 5 по окончании откачки полностью закройте нижний рычаг раздаточной гребенки и отключите вакуумный насос после 15 минут работы насоса проверьте показания мультиметра он должен показывать 1 10 6 па 76 см рт ст 6 ослабьте и снимите квадратные крышки запорных вентилей a и b чтобы полностью откр 38

Внимание перед опробованием все запорные вентили необходимо открыть каждый кондиционер имеет два запорных вен тиля разных размеров со стороны наружного блока функционирующих как нижний запорный вентиль и верхний запорный вентиль соответственно 39

Примечание а нижний запорный вентиль в верхний запорный вентиль c d патрубки для соединения трубы с внутренним блоком 39

Проверка герметичности 39

Проверьте герметичность мест соединения с помощью течеискателя или мыльной пены 39

Защитную трубу для предотвращения ее провисания если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом форма ее подъёма должна быть как можно ближе к вертикали а расстояние от корпуса до подъёма должно быть не менее 200 мм в противном случае при останове кондиционера вода будет переливаться в него конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм он не должен находиться в воде если дренаж выводится непосредственно в канализацию необходимо изогнуть трубу чтобы обеспечить наличие гидрозатвора препятствующего проникновению неприятных запахов в помещение через дренажную трубу 41

Рис 40 41

Внимание в случае обнаружения неисправности ее необходимо немедленно устранить при ремонте и техническом обслуживании кондиционера слейте воду открыв сливную пробку перед началом работы установите пробку на место во избежание утечки 42

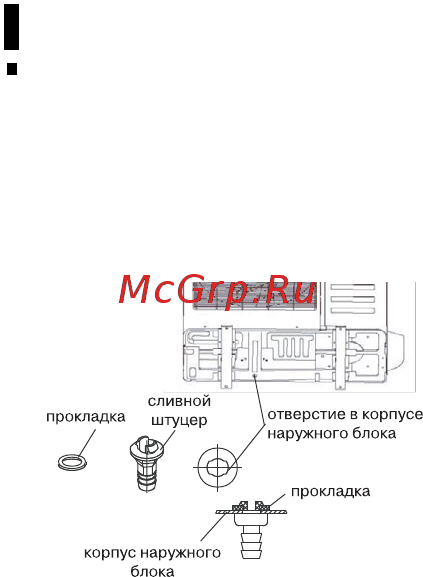

Вставьте прокладку в сливной штуцер затем вставьте штуцер в отверстие поддона наружного блока поверните на 90 градусов чтобы зафиксировать его наденьте на штуцер сливной шланг можно приобрести в магазине если необходимо слить конден сат из наружного блока во время работы в режиме обогрева 42

Проверка дренажа убедитесь в отсутствии препятствий по длине дренажной трубы в строящихся зданиях эту проверку необходимо выполнить до зашивки потолка 1 снимите крышку для тестирования залейте около 2000 мл воды в бачок через трубку для заливки 2 включите питание и запустите кондиционер в режиме охлаждение прислушайтесь к звуку от дренажной тру бы убедитесь в том что вода сливается учитывая длину дренажной трубы вода может появиться с задержкой примерно на 1 минуту проверьте герметичность соединений 3 остановите кондиционер отключите питание установите на место крышку для тестирования 42

Рис 41 42

Установка сливного штуцера 42

Схема для внутренних блоков 44

Модели lac 18 модель lac 24 47

Модели lac 36 lac 48 lac 60 47

Схема соединений 47

Гарантийные обязательства 50

Уважаемые покупатели 50

Поиск и устранение неисправностей в случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице 4 в случае невозможности решения проблем указанными способами обратитесь в сервисный центр 52

Таблица 4 52

Немедленно выключите кондиционер и отсоедините шнур от сети если работающий прибор издает непонятные звуки поврежден щит электронного управления повреждены плавкие предохранители или выключатели в прибор попала вода или какие либо предметы кабели или розетка перегрелись от прибора исходит сильный запах 53

Информация о сертификации 56

Нормативные документы 56

20 года 57

Гарантийный талон 57

Заполнить при продаже в присутствие покупателя 57

Отрывной талон отрывной талон отрывной талон 58

С н модель дата продажи 58
