36

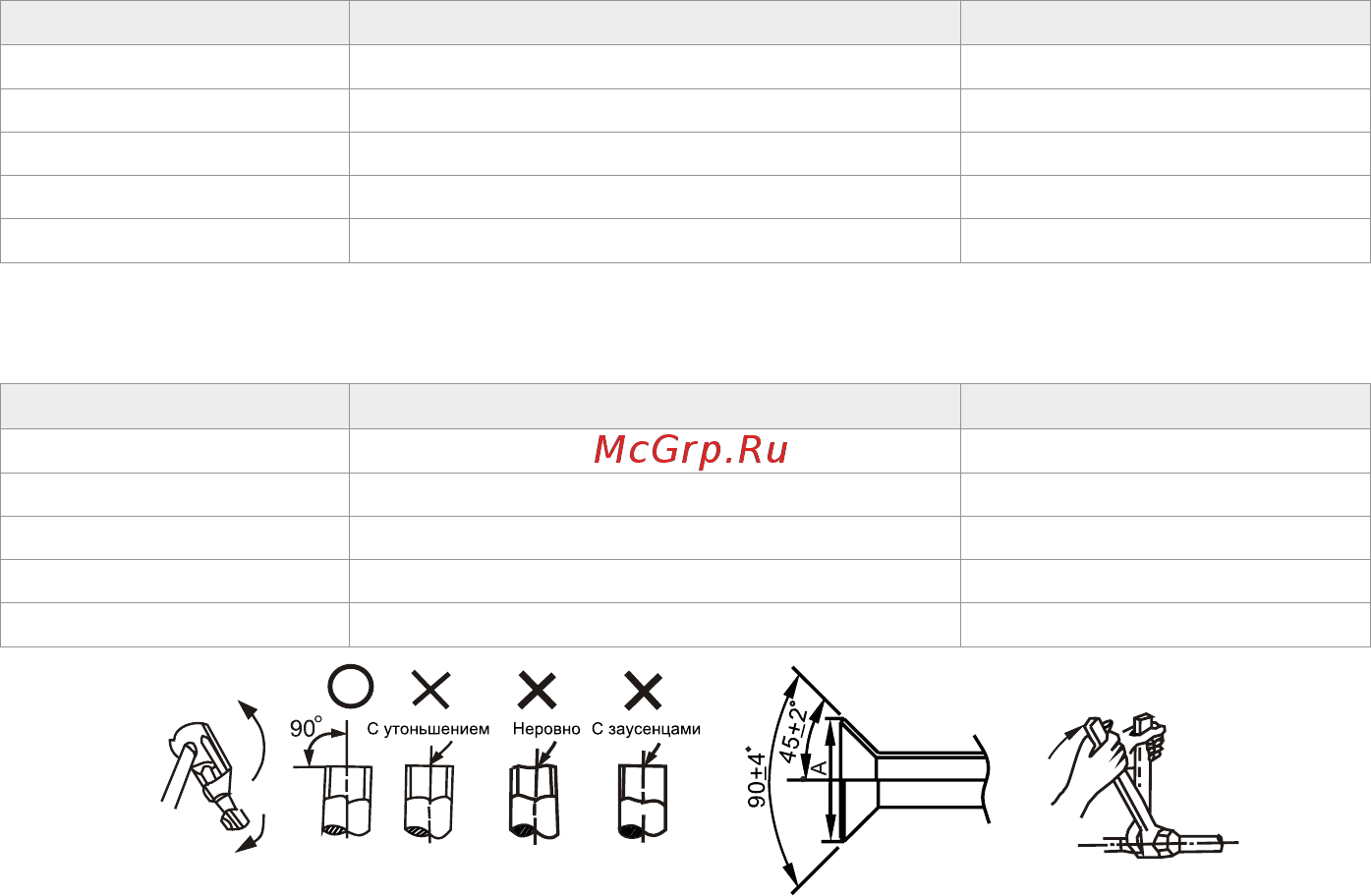

Рис. 36
Установите медную трубу в планку держателя так, чтобы кончик трубы был установлен на расстояние «А».
Размер трубы, мм Момент затягивания Размер машинной обработки раструба (А)
Ø6,35 14-17 Н*м 98-120 Н*м
Ø9,52 32-40 Н*м 12,0-12,4 мм
Ø12,7 50-60 Н*м 15,4-15,8 мм
Ø15,88 62-75 Н*м 18,6-19,0 мм
Ø19,05 98-120 Н*м 22,9-23,3 мм
Диаметр трубы, мм Максимальное расстояние (А), мм Минимальное расстояние (А), мм
Ø6,35 1,3 0,7
Ø9,52 1,6 1
Ø12,7 1,8 1
Ø15,88 1,8 1
Ø19,05 1,9 1,1
Таблица 4
Таблица 5
