Развальцовка труб
1. Перед развальцовкой труб не забудьте надеть на трубопроводы изоляцию и надеть гайки
2. Отрежьте кромку трубы труборезом.
"A"

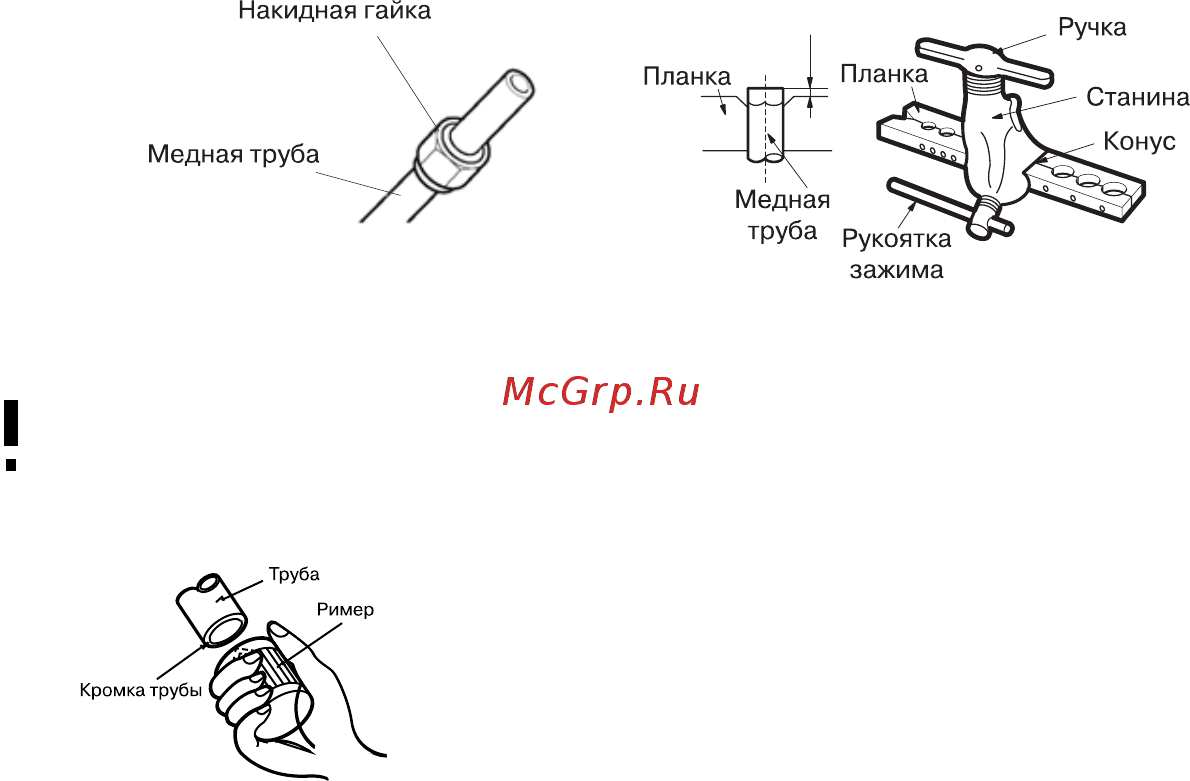

Рис. 34
Рис. 35
3. Обработайте кромку трубы римером.
4. Держите трубу кромкой вниз во избежание попадания опилок в
трубу.
5. Осторожно!
6. При слишком большом моменте возможно повреждение раструба,
при слишком маленьком
7. Соединение будет негерметичным. Определить необходимый
момент можно по таблице:
Внимание!
Не используйте ножовку или лобзик для резки трубы. Это может привести к поломке оборудования
из-за попадания опилок в трубопровод.
