(Рекомендации по использованию раздаточной гребенки см. в руководстве по эксплуатации вакуумного насоса.)

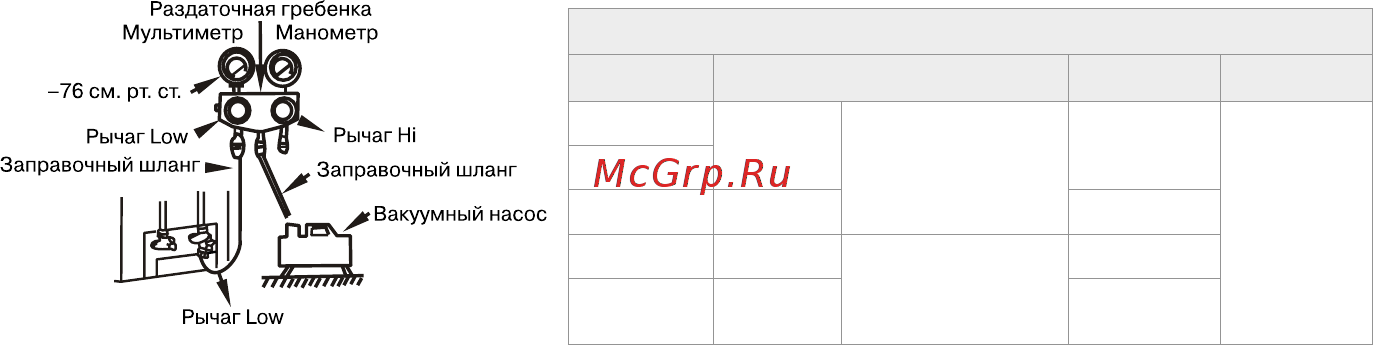

1. Отверните и снимите технологические гайки запорных вентилей A и B, соедините заправочный шланг раз

даточной гребенки с технологической муфтой запорного вентиля A. (Оба запорных вентиля A и B должны быть

закрыты).

2. Соедините патрубок заправочного шланга с вакуумным насосом.

3. Полностью откройте нижний рычаг раздаточной гребенки.

4. Включите вакуумный насос. Как только начнётся откачка, немного ослабьте гайку технологического штуцера

запорного вентиля B, чтобы определить, поступает ли воздух внутрь (по изменению звука работы насоса; при этом

показания мультиметра должны быть ниже нуля). Затем снова закрутите гайку.

5. По окончании откачки полностью закройте нижний рычаг раздаточной гребенки и отключите вакуумный насос.

После 15 минут работы насоса проверьте показания мультиметра, он должен показывать 1.0*10 ~6 Па (-76 см. рт.ст.).

6. Ослабьте и снимите квадратные крышки запорных вентилей A и B, чтобы полностью открыть вентили, затем

зафиксируйте их.

7. Отсоедините заправочный шланг от технологического патрубка запорного вентиля A, закрутите гайку.

Момент затяжки

Модель Вал вентиля Крышка вентиля Защитная гайка

Ø6,4

5~7

шестигранник 4 мм

13.5~16.5

11.5~13.9

Ø9,5

Ø12,7 7~9 18~22

Ø15,9 9~11

шестигранник 6 мм

23~27

Ø19,1 11~13 35~40

Рис. 37
