Loriot LAC-60TCF-IN Инструкция по эксплуатации онлайн [25/60] 337440
![Loriot LAC-48T-OUT Инструкция по эксплуатации онлайн [25/60] 337443](/views2/1402779/page25/bg19.png)
25

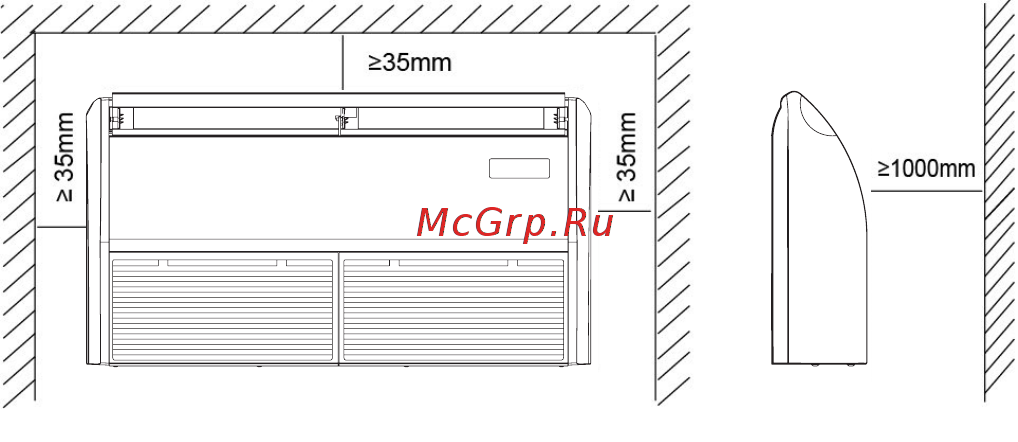

ПРОСТРАНСТВО ДЛЯ УСТАНОВКИ
ВЫБОР МЕСТА
Убедитесь, что:
1. Оборудование правильно подобрано для работы в данном помещении.
2. Потолок горизонтальный и его конструкция выдерживает вес оборудования.
3. Входящим и исходящим воздушным потокам ничего не препятствует. Наружный воздух не оказывает сильного
влияния на температуру в помещении.
4. Воздушный поток охватывает все помещение.
5. Оборудование установлено вдали от мощных источников тепла
Установка в следующих местах может повлечь за собой повреждение оборудования:
Рис.22
