27
было одинаковым со всех 4-х сторон.
13. Нижняя часть блока должна быть утоплена в потолок на 10-12 мм.
14. После того как позиция блока будет выверена, надежно зафиксируйте его, затяните гайки.

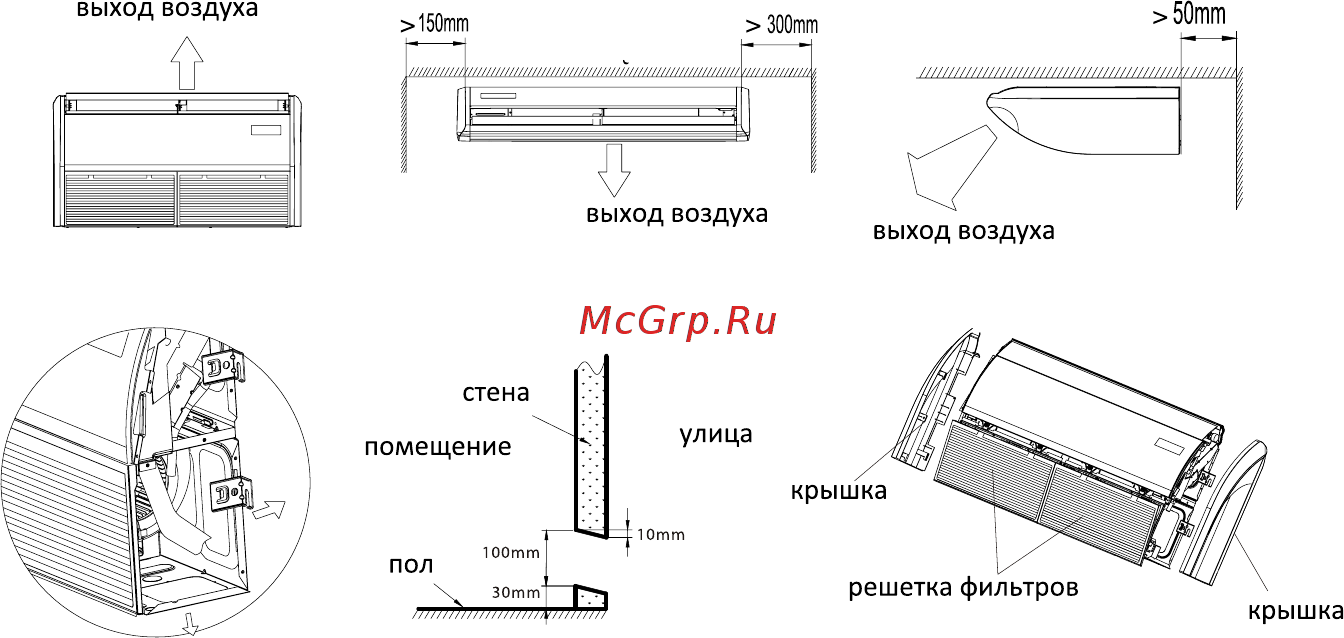

Рис. 23
