4. При необходимости используйте экран.
5. При очень сильном ветре необходимо предотвратить задува-
ние воздуха в наружный блок.
6. Наружный и внутренний блоки должны располагаться как
можно ближе друг к другу. Минимальные расстояния между
наружным блоком и препятствиями, показанные на монтажных
схемах, могут отличаться от расстояний в условиях монтажа
в герметичном помещении. Необходимо оставить открытый

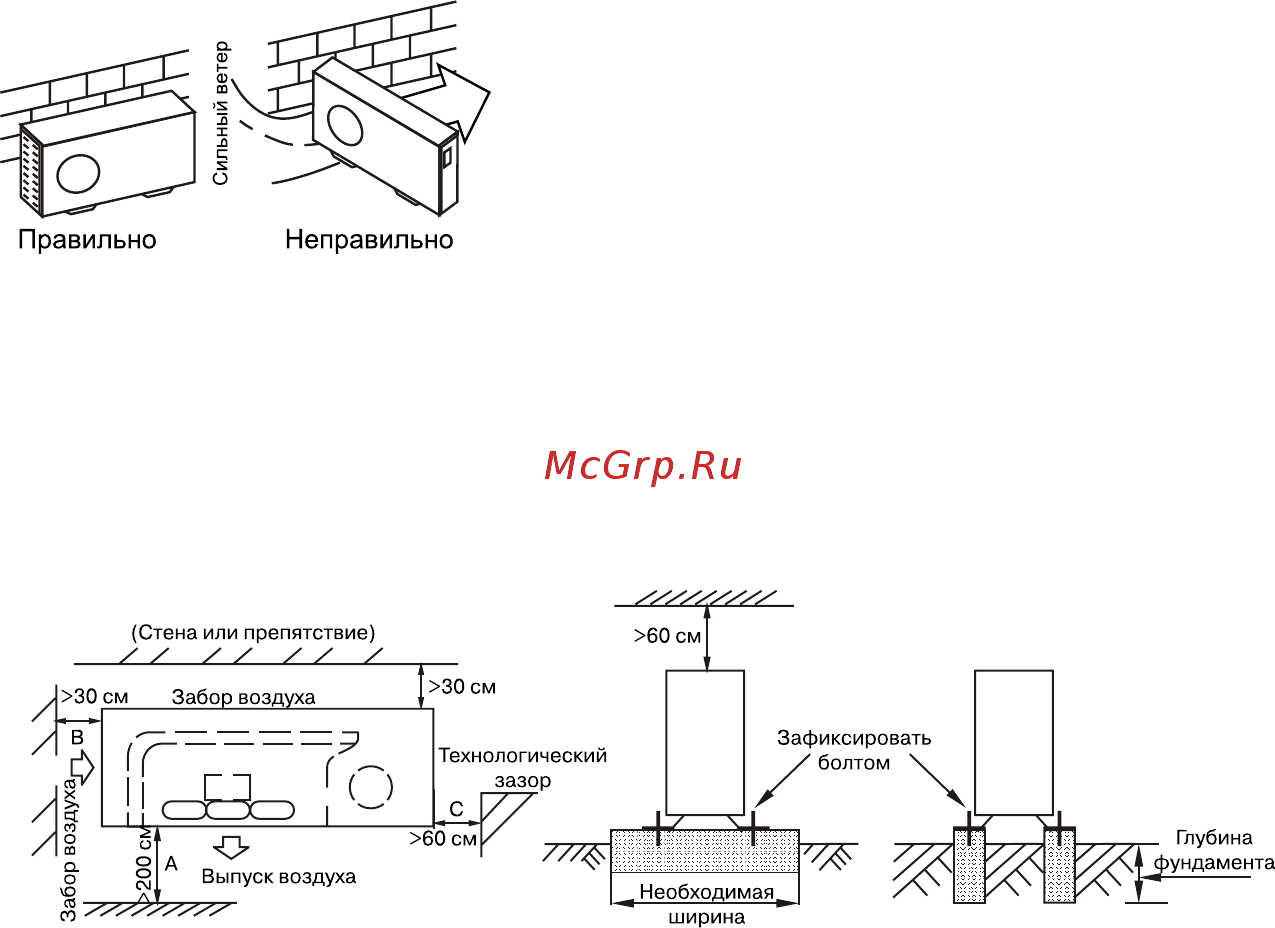

доступ в трех направлениях A, B, и C. (Рис. 27)
Рис. 27
Рис. 28
Необходимые расстояния для монтажа и обслуживания
Во избежание снижения эффективности из-за ограниченного притока или циркуляции воздуха, по возможности
удалите расположенные вблизи блока препятствия. Минимальные расстояния между наружным блоком и препят-
ствиями, показанные на монтажных схемах, могут отличаться от расстояний в условиях монтажа в герметичном
помещении. Необходимо оставить открытый доступ в двух направлениях из трех (A,B,C).
