27
12. Отрегулируйте блок таким образом, чтобы расстояние между краями отверстия в потолке и сторонами блока
было одинаковым со всех 4-х сторон.
13. Нижняя часть блока должна быть утоплена в потолок на 10-12 мм.
14. После того как позиция блока будет выверена, надежно зафиксируйте его, затяните гайки.
УСТАНОВКА ПАНЕЛИ
Внимание!
Никогда не кладите панель лицевой частью на пол или другие поверхности. Никогда не роняйте или не ударяйте
панель.

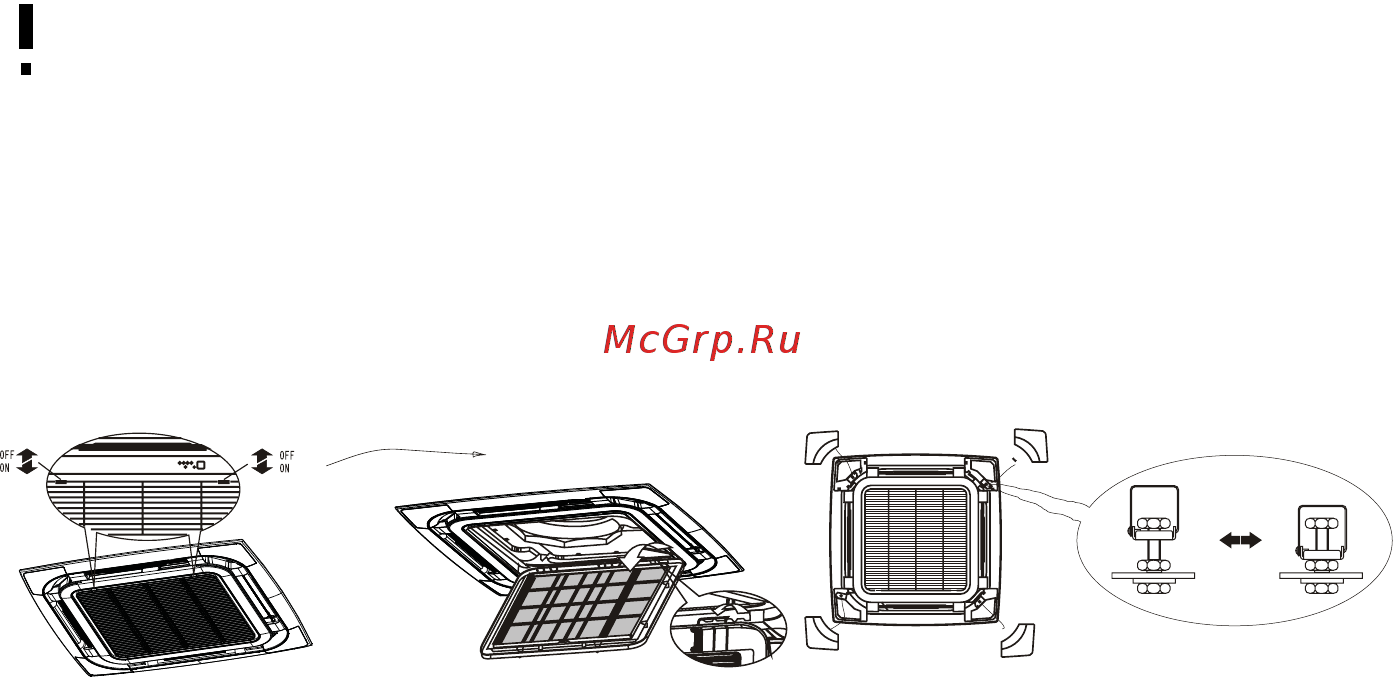

Снятие лицевой решётки.
1. Одновременно сместите два фиксирующих ползунка, затем потяните ее слегка в горизонтальном направлении.
2. Отклоните ее на угол 30 градусов и снимите.
Снятие установочных заглушек в четырех углах.
1. Выкрутите болты, и снимите их.
2. Вставьте гибкий фланец в отверстие в стене для поддержания его чистоты и сохранности.
Рис. 20
