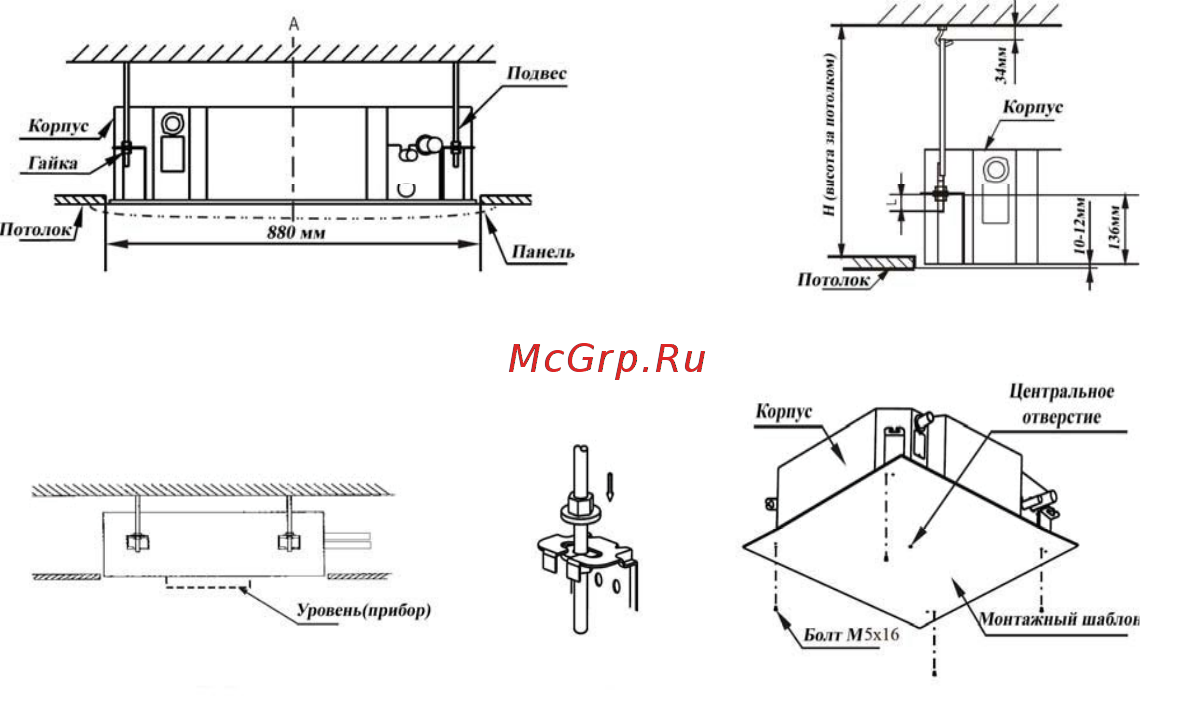

Рис. 22
Установка
1. Выровняйте положение привода жалюзи.
2. Закрепите крепления панели электродвигателя привода жалюзи и его противоположной стороны к соответ-
ствующему накопителю влаги. Затем отогните два других крепления соответствующего крепления подвеса
корпуса.
3. Выровняйте 4 крепления панели, сохраняя панель в горизонтальном положении, затем прикрутите панель к
потолку.
Рис. 21
Содержание
- Indoor unit 1
- Outdoor unit 1
- Электрический кондиционер воздуха кассетного типа electric air conditioner split system cassette type 1
- Функции и технологии 2
- Cпасибо что выбрали кондиционер loriot пожалуйста ознакомьтесь с данным руководством перед началом работы и сохраните его для использования в будущем 4
- Таблица 1 8
- Технические характеристики 8
- Кондиционер воздуха необходимо использовать в температурном диапазоне указанном в таблице 2 10
- Кондиционер состоит из внутреннего и наружного блоков соединенных трубопроводами управление кондиционером осуществляется с пульта дистанционного управления или с панели управления внутреннего блока если она присутствует в данной модификации прибора 10
- Описание прибора 10
- Таблица 2 10
- Условия эксплуатации 10
- Автоматический режим для включения автоматического режима работы нажмите кнопку mode до появления на дисплее символа в данном режиме скорость вентилятора и температура задается автоматически в соответствии с температурой помещения анализ воздуха осуществляется дат чиком расположенном во внутреннем блоке для создания наиболее комфортный условий 22
- Режим feel автоматический режим 22
- Режим осушения 22
- С помощью этой функции понижается влажность воздуха и создаются более комфортные условия для установки режима осушения нажмите кнопку mode режим до появления на экране символа dry функция автоматически изменяет циклы охлажде ния и вентиляции 22
- Для активации режима сна нажмите кнопку sleep на пду до появления на дисплее символа функция режима сна автоматически настраивает температуру в помещении для создания комфортных условий для сна в режиме охлаждения или осушения установленная температура будет автоматически подниматься на 1 23
- Для оптимизации работы кондиционера настройте температуру 2 23
- Режим сна 23
- С за 2 часа после 10 часов работы в режиме сна кондиционер автоматически отключается 23
- С каждые 60 минут всего температура поднимается на 2 23
- С скорость fan направление воздуш ного потока swing нажимая указанные кнопки 23
- Таблица 2 30
- Установка наружного блока 30
- Меры предосторожности 1 не устанавливайте блок на открытом солнце а также вблизи отопительных приборов 2 если установка блока в таком месте неизбежна закройте его защитным экраном 3 если блок будет устанавливаться на побережье или на большой высоте т е в местах где дует сильный ветер необходимо устанавливать его вдоль стены чтобы обеспечить нормальные условия работы блока 31
- Таблица 3 31
- Таблица 4 37
- Таблица 5 37
- Установите медную трубу в планку держателя так чтобы кончик трубы был установлен на расстояние а 37
- Рекомендации по использованию раздаточной гребенки см в руководстве по эксплуатации вакуумного насоса 1 отверните и снимите технологические гайки запорных вентилей a и b соедините заправочный шланг раз даточной гребенки с технологической муфтой запорного вентиля a оба запорных вентиля a и b должны быть закрыты 2 соедините патрубок заправочного шланга с вакуумным насосом 3 полностью откройте нижний рычаг раздаточной гребенки 4 включите вакуумный насос как только начнётся откачка немного ослабьте гайку технологического штуцера запорного вентиля b чтобы определить поступает ли воздух внутрь по изменению звука работы насоса при этом показания мультиметра должны быть ниже нуля затем снова закрутите гайку 5 по окончании откачки полностью закройте нижний рычаг раздаточной гребенки и отключите вакуумный насос после 15 минут работы насоса проверьте показания мультиметра он должен показывать 1 10 6 па 76 см рт ст 6 ослабьте и снимите квадратные крышки запорных вентилей a и b чтобы полностью откр 39
- Внимание перед опробованием все запорные вентили необходимо открыть каждый кондиционер имеет два запорных вен тиля разных размеров со стороны наружного блока функционирующих как нижний запорный вентиль и верхний запорный вентиль соответственно 40
- Примечание а нижний запорный вентиль в верхний запорный вентиль c d патрубки для соединения трубы с внутренним блоком 40
- Проверка герметичности 40
- Проверьте герметичность мест соединения с помощью течеискателя или мыльной пены 40
- Защитную трубу для предотвращения ее провисания если выходное отверстие дренажной трубы располагается выше точки ее соединения с насосом форма ее подъёма должна быть как можно ближе к вертикали а расстояние от корпуса до подъёма должно быть не менее 200 мм в противном случае при останове кондиционера вода будет переливаться в него конец дренажной трубы должен быть выше земли или нижней точки дренажа как минимум на 50 мм он не должен находиться в воде если дренаж выводится непосредственно в канализацию необходимо изогнуть трубу чтобы обеспечить наличие гидрозатвора препятствующего проникновению неприятных запахов в помещение через дренажную трубу 42
- Внимание 1 кондиционер должен быть запитан от отдельного источника с требуемым номинальным напряжением 2 внешний источник питания кондиционера должен иметь провод заземления соединённый с заземлением внутреннего и наружного блока 3 монтаж электропроводки должен осуществляться персоналом имеющим необходимую квалификацию в соответствии с электрическими коммутационными схемами 4 в электропроводке должен быть предусмотрен электрический разъединитель обеспечивающий физическое разъедине ние контактов всех активных проводников в соответствии с национальными требованиями к монтажу электроустановок 5 силовая и сигнальная проводка должны быть проложены таким образом чтобы предотвратить их воздействие друг на друга и их контакт с соединительной трубой или корпусом запорного вентиля 6 длина проводки кондиционера составляет 6м для удлинения используйте провода того же типа и необходимой длины скрутки проводов не допускаются соединения должны быть пропаяны и покрыты изоляционной лентой 7 не включайт 44
- Вставьте прокладку в сливной штуцер затем вставьте штуцер в отверстие поддона наружного блока поверните на 90 градусов чтобы зафиксировать его наденьте на штуцер сливной шланг можно приобрести в магазине если необходимо слить конден сат из наружного блока во время работы в режиме обогрева 44
- Рис 42 44
- Установка сливного штуцера 44
- Электрические соединения 44
- Модели lac 18 модель lac 24 модели lac 36 lac 48 lac 60 47
- Схема для наружных блоков модель lac 60t 47
- Схема соединений 47
- Гарантийные обязательства 50
- Уважаемые покупатели 50
- Поиск и устранение неисправностей в случае возникновения аварийных ситуаций обратитесь к способам устранения неисправностей указанных в таблице 4 в случае невозможности решения проблем указанными способами обратитесь в сервисный центр 52
- Таблица 4 52
- Немедленно выключите кондиционер и отсоедините шнур от сети если работающий прибор издает непонятные звуки поврежден щит электронного управления повреждены плавкие предохранители или выключатели в прибор попала вода или какие либо предметы кабели или розетка перегрелись от прибора исходит сильный запах 53
- Информация о сертификации 56
- Нормативные документы 56
- 20 года 57
- Гарантийный талон 57
- Заполнить при продаже в присутствие покупателя 57
- Отрывной талон отрывной талон отрывной талон 58
- С н модель дата продажи 58
