164
3)

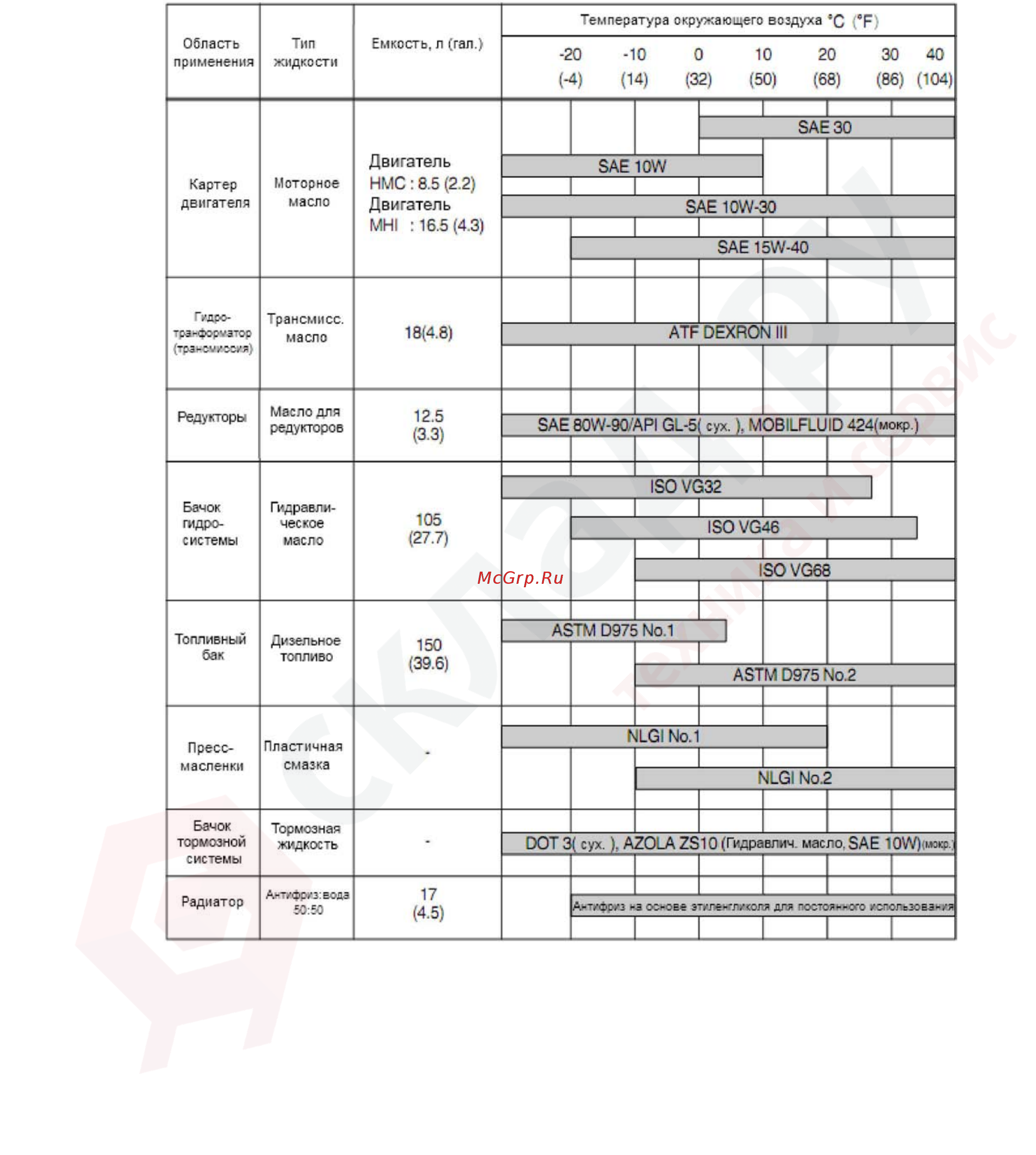

Модели погрузчиков 50D/60D/70D-7E, 50DS/60DS/70DS-7E, 80D-7E
Примечание:
(1) Номера SAE, присваиваемые моторным маслам, должны выбираться в соответствии с
температурой окружающего воздуха.
(2) Используйте моторное масло SAE 10W, если при запуске двигателя температура воздуха
ниже 0°С (даже если в течение дня температура поднимется до 10°С).
(3)
Если используется моторное масло API класса CF вместо CH4, интервал замены должен
быть сокращен вдвое.
