5. Регулировка стояночного тормоза
1.
Рыч
аг с трещоточным механизмом
Модели погрузчиков 15D/18D/20DA
-
7E, 20D/25D/30D/33D
-
7E, 20DF/25DF/30DF/33DF
-
7, 35DF
-
7
1)
Полностью опустите рычаг вниз (выключите
стояночный тормоз).

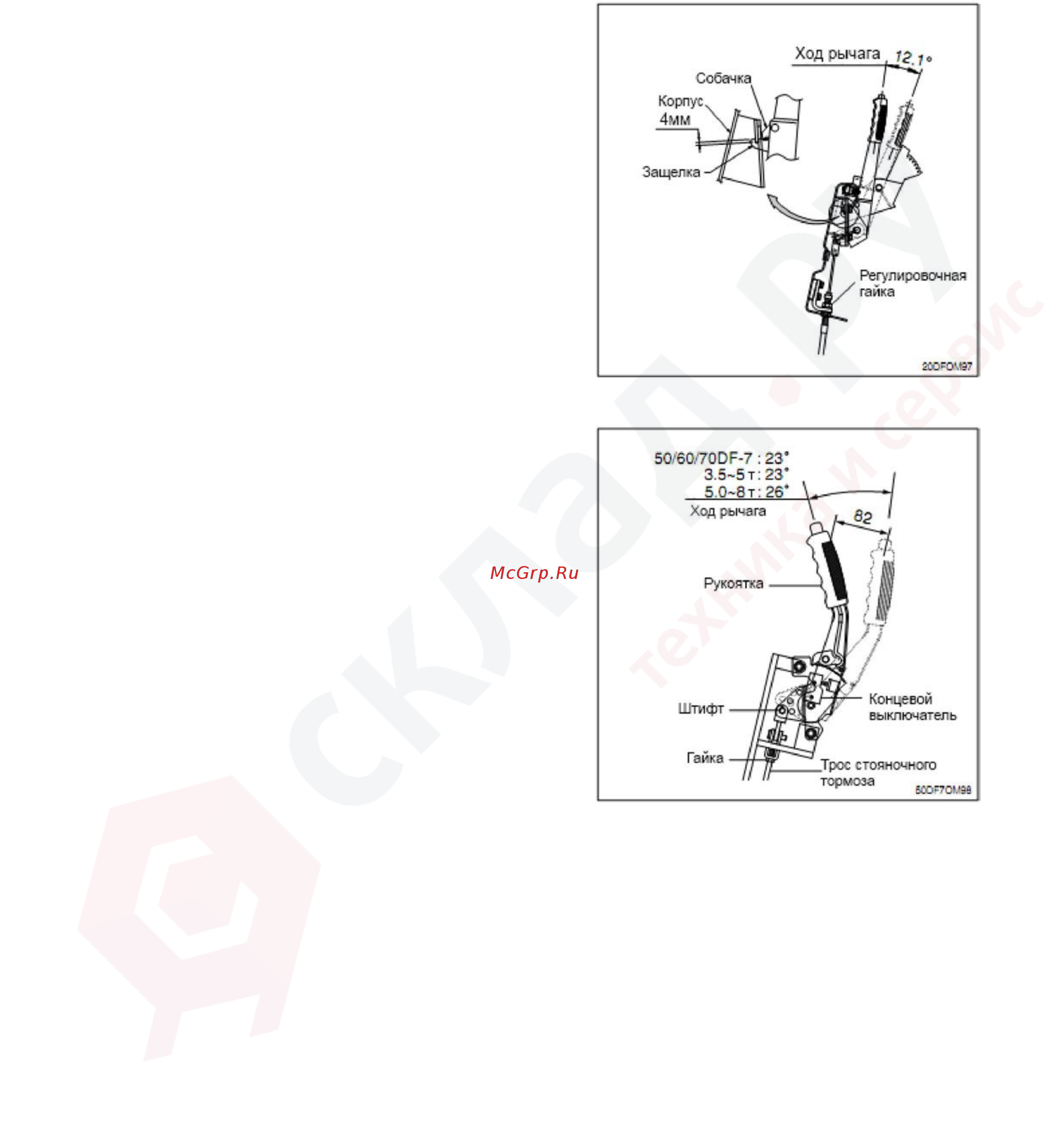

2) При помощи регулировочной гайки установите ход
рычага, равный 12,1°.
※ Для обеспечения надежной фиксации рычага
собачка должна входить в зацепление с выступом
на корпусе как минимум на 4мм.
Модели погрузчиков 35D/40D/45D
-
7E, 50DA
-
7E, 50D/60D/70D
-
7E, 50DF/60DF/70DF
-
7
1)
Полностью опустите рычаг вниз (выключите
стояночный тормоз).
2) Отрегулируйте ход рычага при помощи
регулировочной гайки.
