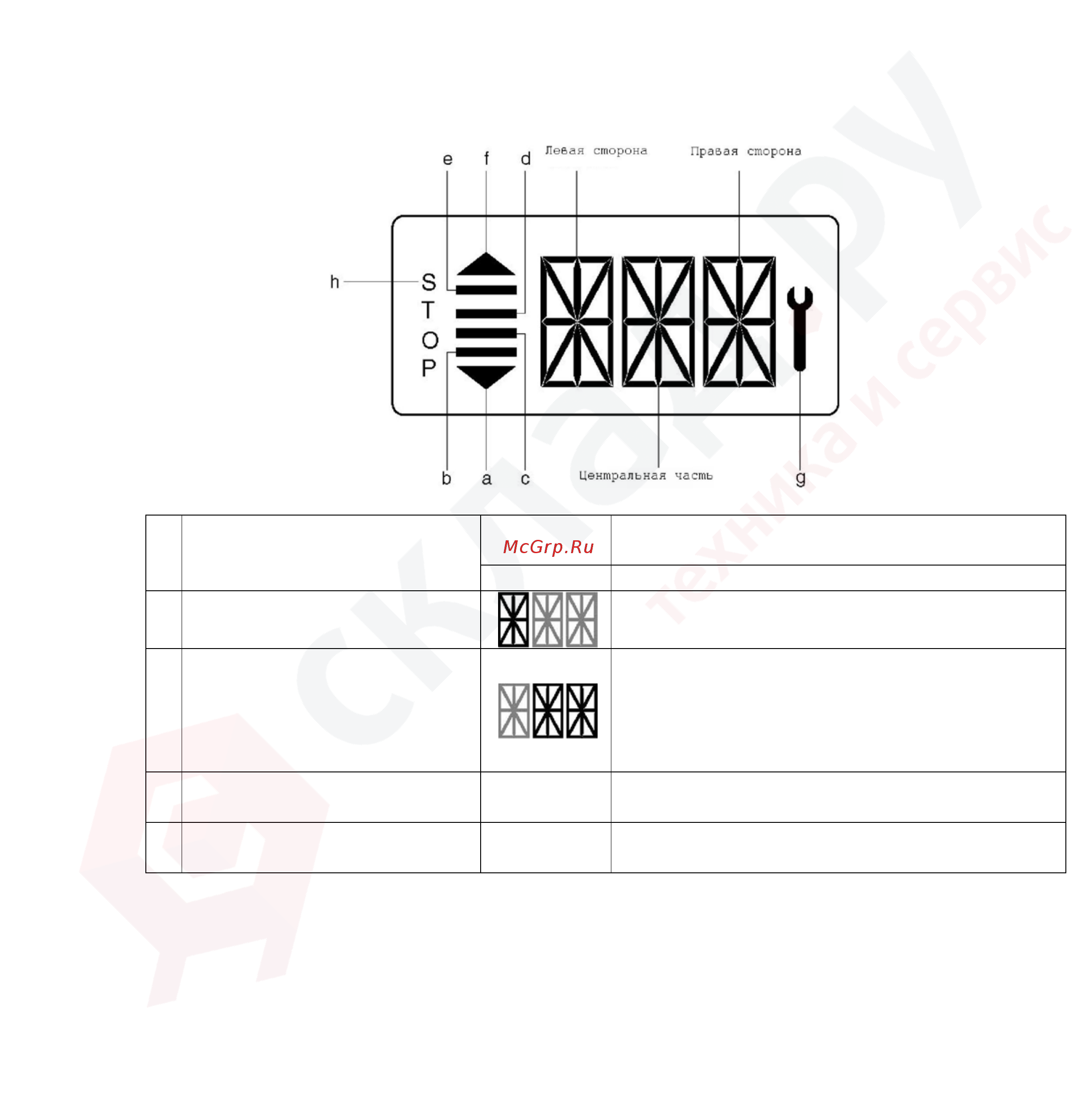

25) Дисплей отображения режимов работы трансмиссии (для погрузчиков

грузоподъемностью 5-8 тонн, оборудованных трансмиссией ZF)

(1) Функции

Дисплей может использоваться с переключателем передач (DW-3). На дисплее отображается

скорость, направление движения, а также – задействованное понижение передачи.

При управлении в автоматическом режиме шкальный индикатор дополнительно выдает

информацию о выбранном диапазоне управления. Автоматический диапазон обозначен

стрелками вверху и внизу шкального индикатора. В случае ошибок системы, на дисплее

отображается значок гаечного ключа, обычно сопровождаемый кодом ошибки.

1 Шкала

a, f

Автоматический диапазон (повышение,

понижение передач)

b, c, d, e

Заданная (выбранная) передача

2 Левая сторона

Индикация во время стоянки.

Центральная часть и правая

сторона

Блок управления выводит данные о фактической

передаче и направлении движения на два

текстовых 16-сегментных сектора дисплея. Кроме

того, 2-значные коды ошибок также выводятся на

эти сектора.

4 Гаечный ключ g

Мигает, если электронный блок управлен

ия

обнаружил ошибку.

5 STOP h

Требуется немедленная остановка погрузчика

(двигателя)

 При появлении кодов ошибок на дисплее свяжитесь с сервисным центром для устранения

причины ошибки
