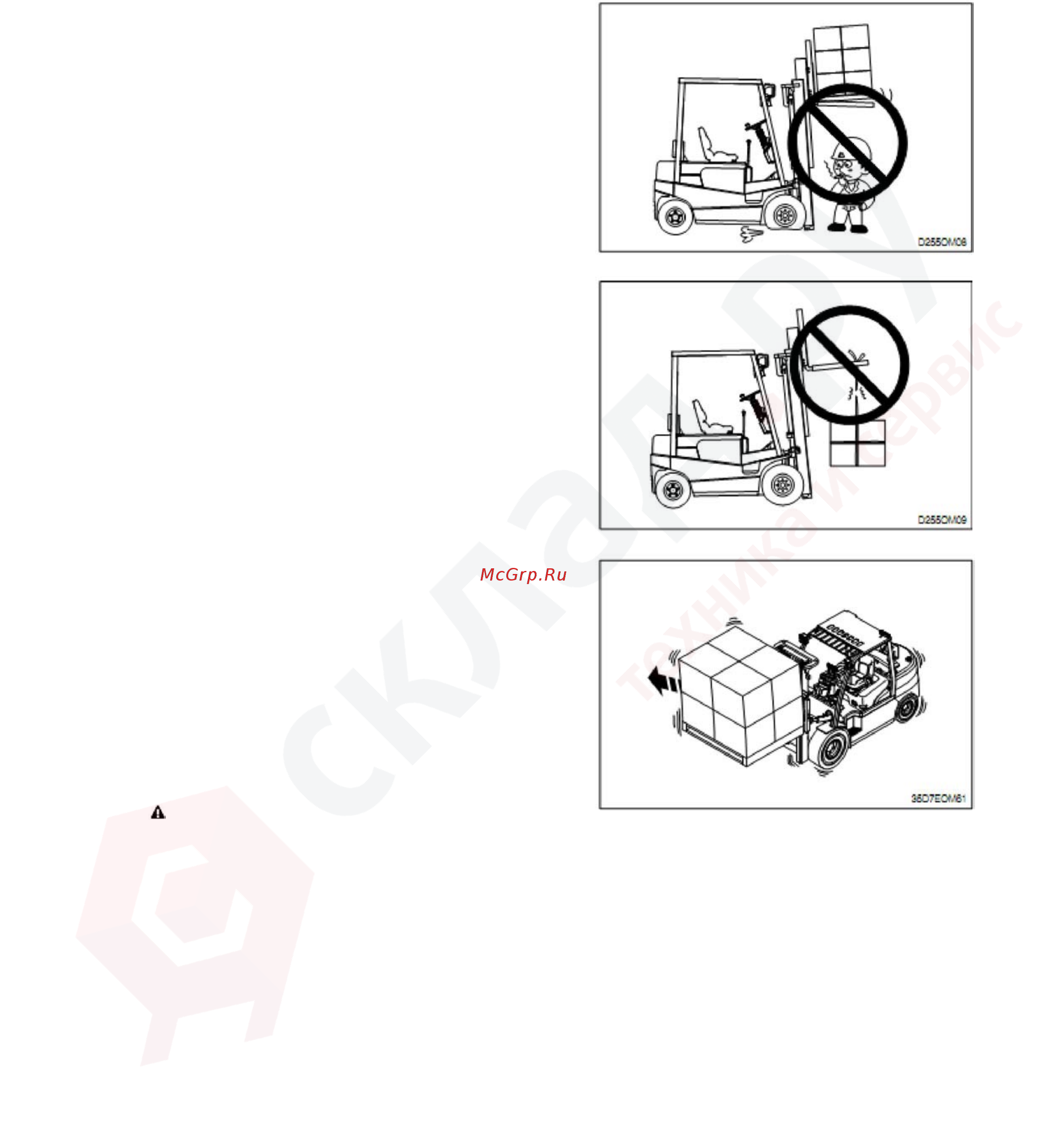

11) Подъем груза
Стоять или проходить под поднятым на вилах
грузом запрещено.
Использование троса для подъема груза
запрещено.
12) Боковое смещение
Не используйте функцию бокового смещения в
случае, если груз не уложен на паллету.
Не начинайте движение во время
перемещения устройства бокового смещения
при наличии груза на вилах. Перемещение
устройства бокового смещения во время
движения погрузчика может привести к
опрокидыванию погрузчика.
Подъем несбалансированного груза может
привести к опрокидыванию погрузчика.
