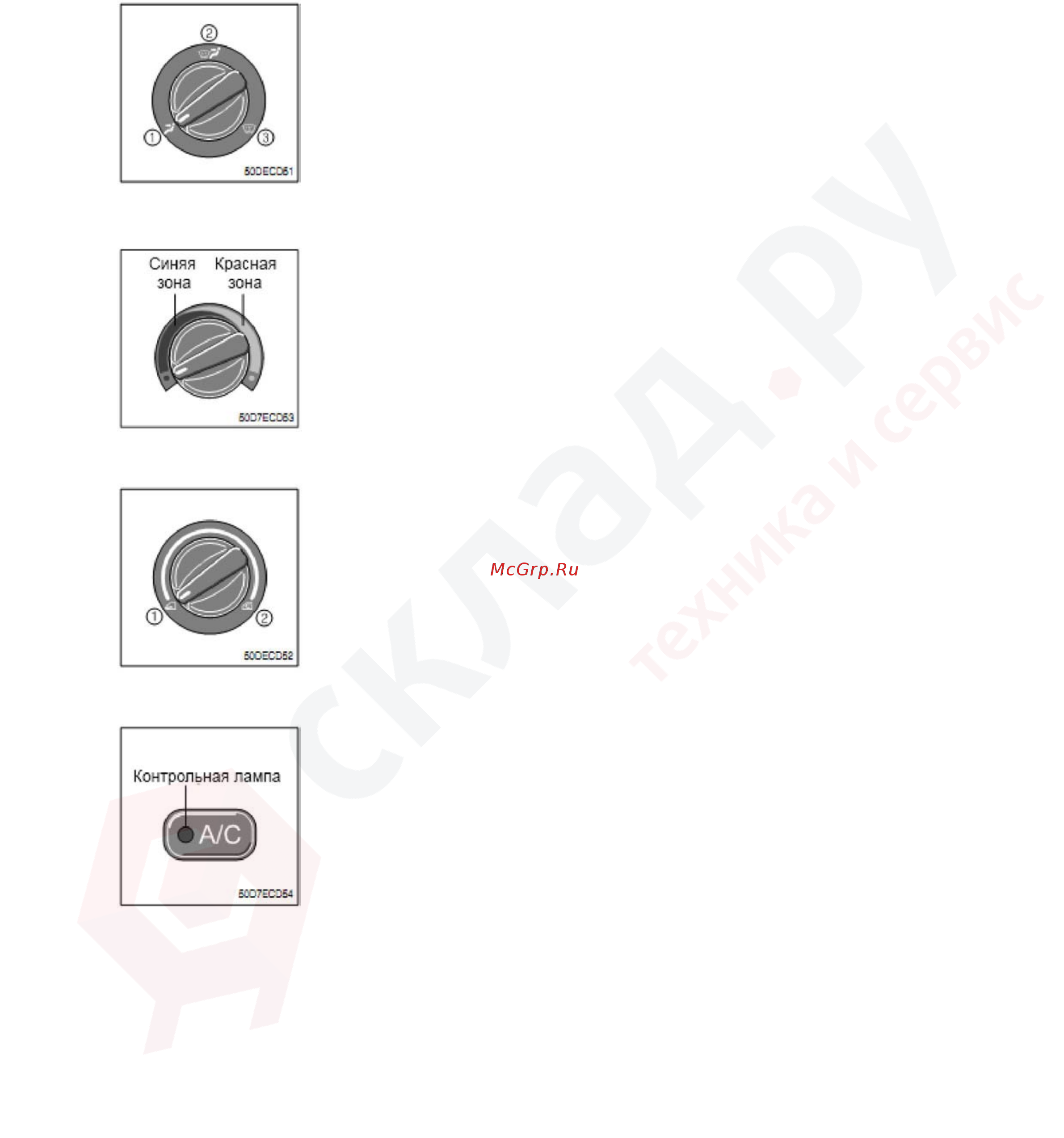

Регулятор распределения воздушных потоков
Переключатель имеет три положения:
1. Воздушные потоки направлены через дефростеры на панели
приборов
2. Воздушные потоки направлены через дефростеры на панели
приборов и на стекло.
3. Воздушные потоки направлены на стекло.
3)
Регулятор температуры
- Регулятор в красной зоне – горячий воздух.
- Регулятор в синей зоне – холодный воздух.
4)
Переключатель
режима рециркуляции
1. Если переключатель установлен в положение (1), воздух забирается
снаружи.
2. Если переключатель установлен в положение (2), воздух забирается
из кабины.
5)
Выключатель
кондиционера
1. Клавиша включает и выключает кондиционер.
2. При включении кондиционера загорается контрольная лампа.
