89-1
8.

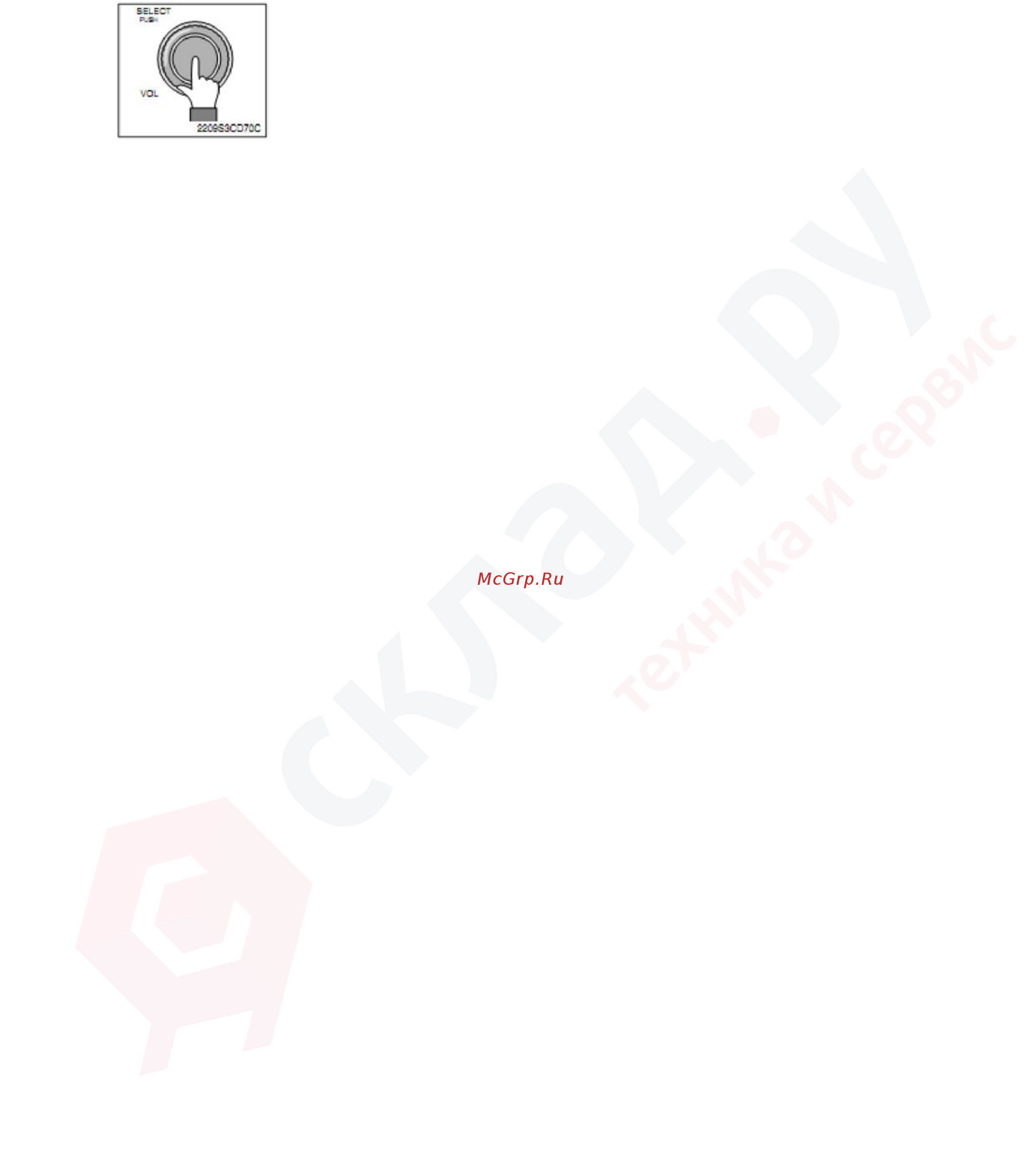

Поиск (SELECT)
(1)
Во время
воспроизведения нажмите и удерживайте клавишу SELECT в
течение 3 секунд для входа в режим управление плеером.
(2) После вход в режим поверите регулятор для выбора нужной категории.
(3) Категории отображаются в следующем порядке:
PLAYLISTS → ARTISTS → ALBUMS → GENRES → SONGS →
COMPOSERS →AUDIOBOOKS →PODCACSTS.
(4) После выбора нужной категории нажмите клавишу для подтверждения
выбора.
(5) Если вы не сделали выбор в течение 3 секунд, система перейдет в режим
воспроизведения с плеера.
