128
Чтобы избежать короткого замыкания и поражения электрическим током,
снимите все металлические украшения, которые могут замкнуть положительную
клемму АКБ с другим металлическим элементом погрузчика. После подключения
зажимов кабелей к плюсовым клеммам обеих АКБ убедитесь, что ни один из
зажимов не касается других металлических элементов погрузчика. В противном
случае Вы рискуете получить удар током и пострадать от взрыва батареи.

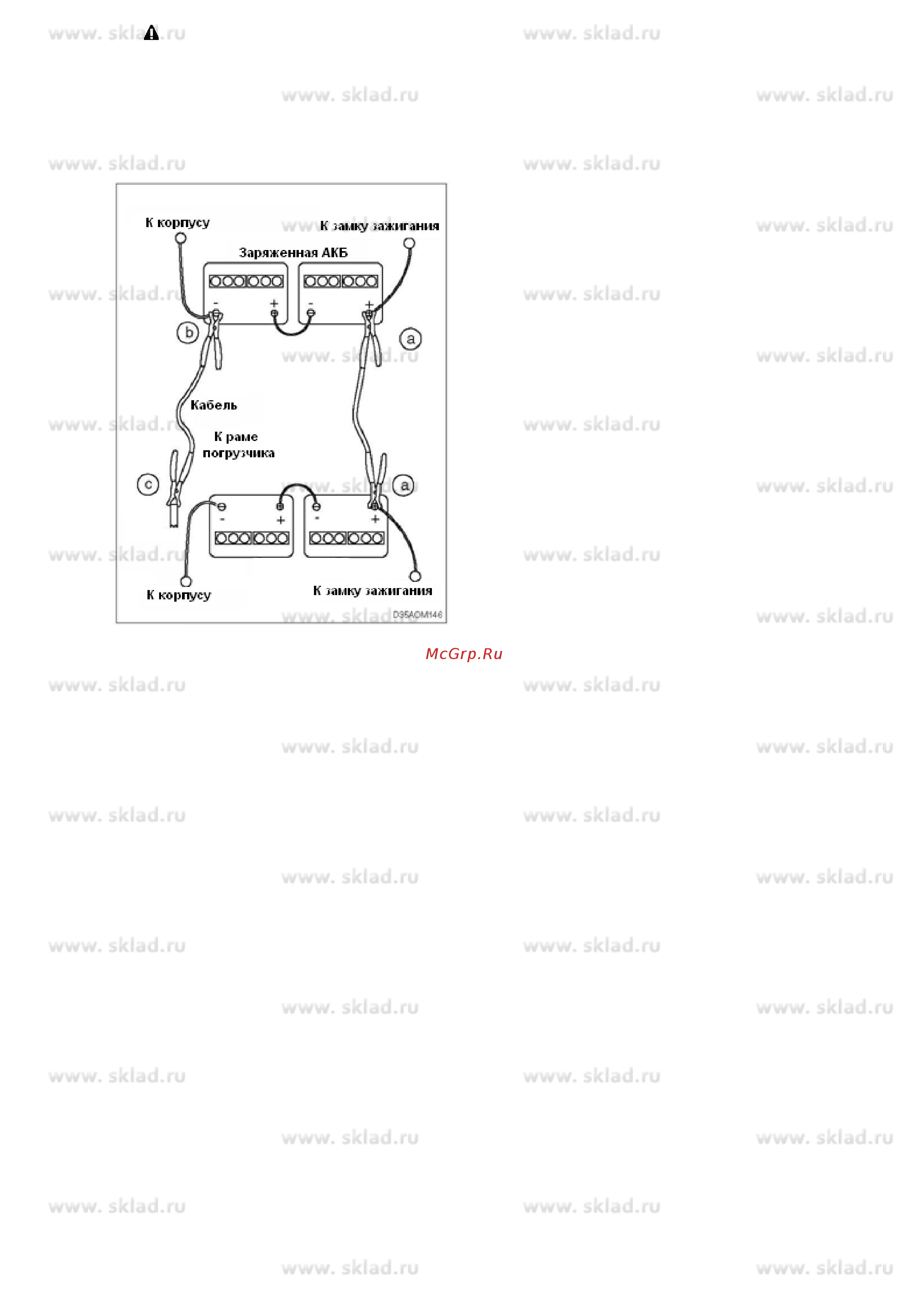

5. Подключайте пусковые кабели в
следующем порядке:
a. Подсоедините кабель от плюсовой
клеммы (+, красн.) одной АКБ к
плюсовой клемме (+, красн.) другой
АКБ. Подключение плюсовой клеммы к
минусовой строго запрещено.
b. Подключите один конец второго
кабеля к минусовой клемме (-, черн.)
АКБ погрузчика, используемого в
качестве внешнего источника питания.
c. Подключите другой конец второго
кабеля к неподвижному
цельнометаллическому элементу
запускаемого двигателя, а не к
минусовой клемме АКБ. По
возможности точка подключения
должна находиться на расстоянии не
менее 450 мм от АКБ. Не подключайте
кабель к шкивам, вентилятору и
другим подвижным элементам
двигателя. Не прикасайтесь к горячему
коллектору выхлопной системы, чтобы
не получить ожог.
6. Заведите двигатель на погрузчике,
используемом в качестве внешнего
источника. Дайте двигателю поработать
на средних оборотах не менее 5 минут.
7. Заведите двигатель на погрузчике с
разряженной АКБ (соблюдайте порядок
запуска, приведенный в разделе 5
настоящего Руководства). Перед
отсоединением кабелей убедитесь, что
двигатель работает на холостых
оборотах.
8. Отключите кабели в обратном порядке.
Начните с отсоединения второго кабеля
от погрузчика с разряженной АКБ.
Отсоедините конец кабеля от двигателя,
а затем противоположный – от
минусовой (-,черн.) клеммы.
9. Отсоедините оба конца плюсового
кабеля (+, красн.).
