21

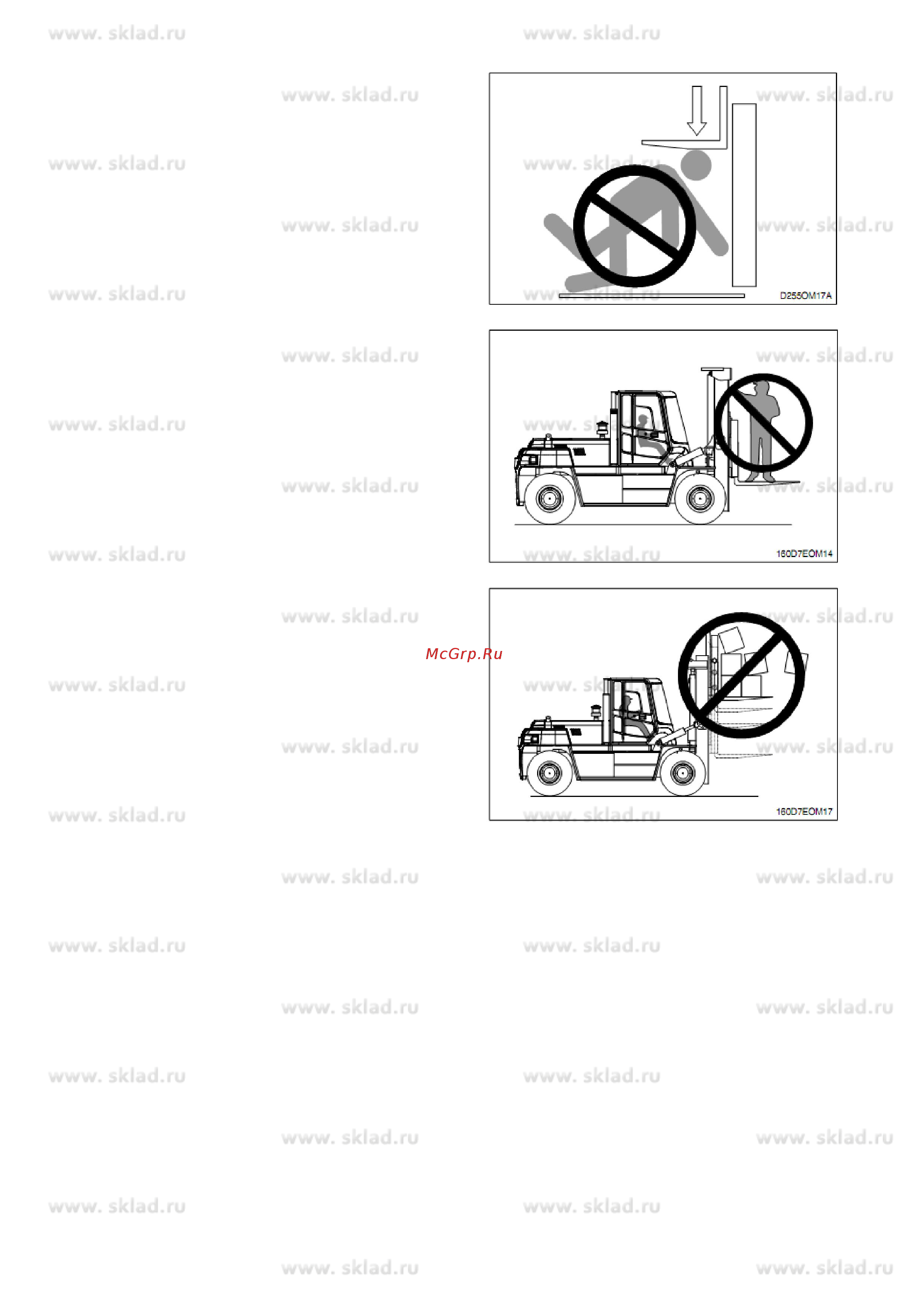

7) Вилы погрузчика
Находиться под поднятыми вилами
запрещено.
Для подъема людей и выполнения
определенных работ на высоте
существует специальное оборудование.
Вилочный погрузчик не предназначен
для этих целей.
Опускайте груз медленно. Во время
подъема и опускания груза мачта
должна быть слегка наклонена назад (и
никогда вперед).
