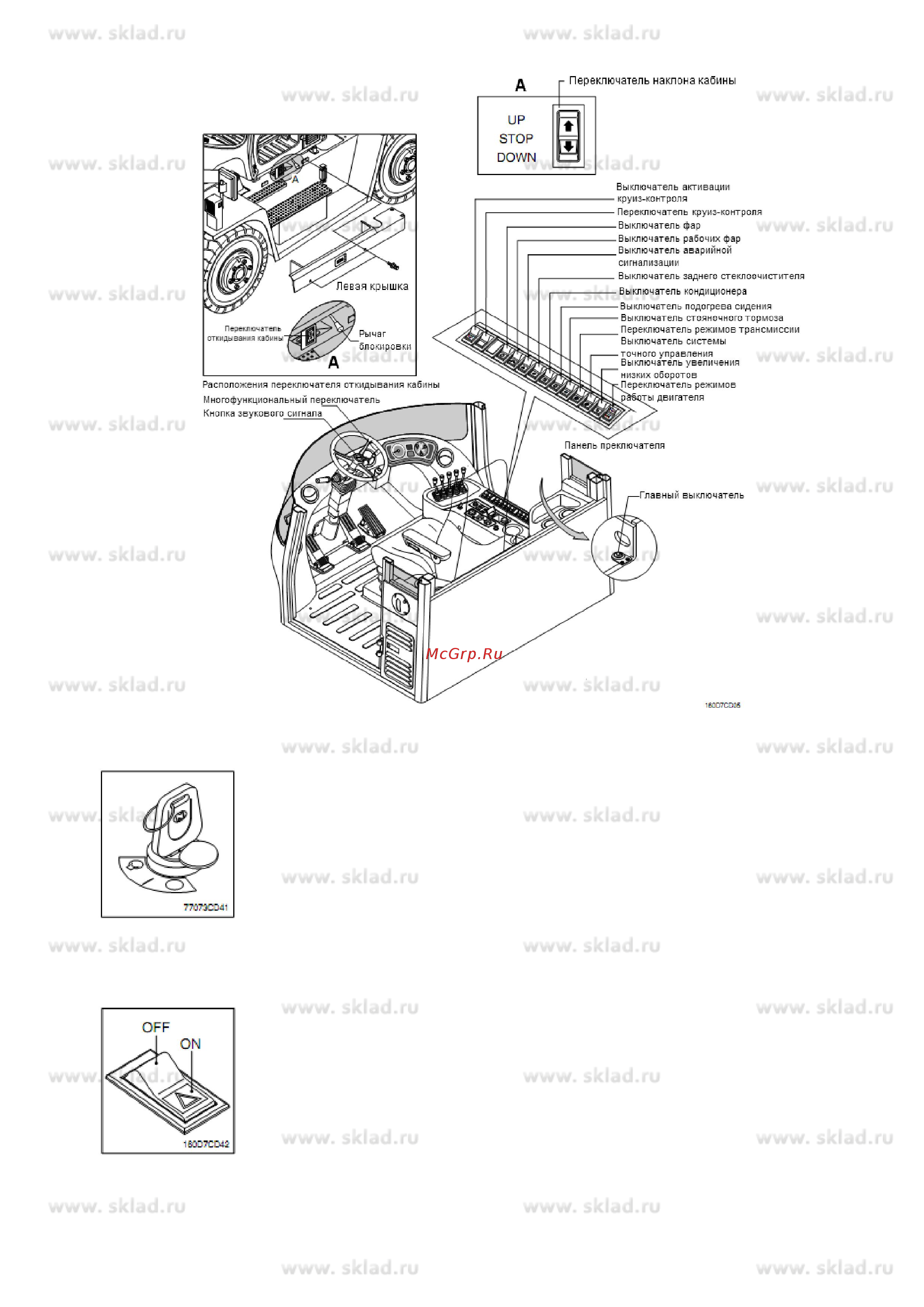

6) Переключатели
1)
Замок зажигания
Замок зажигания имеет три положения:
OFF
,
ON
и
START
.
OFF – Питания погрузчика отключено.
ON – Все цепи погрузчика включены
START – используется для запуска двигателя. Отпустите ключ
зажигания сразу же после запуска.
2)
Выключатель аварийной сигнализации
Используется во время парковки или захвата груза.
Если выключатель находится в положении ON (Вкл.)
в течение долгого времени, АКБ может разрядиться.
