144

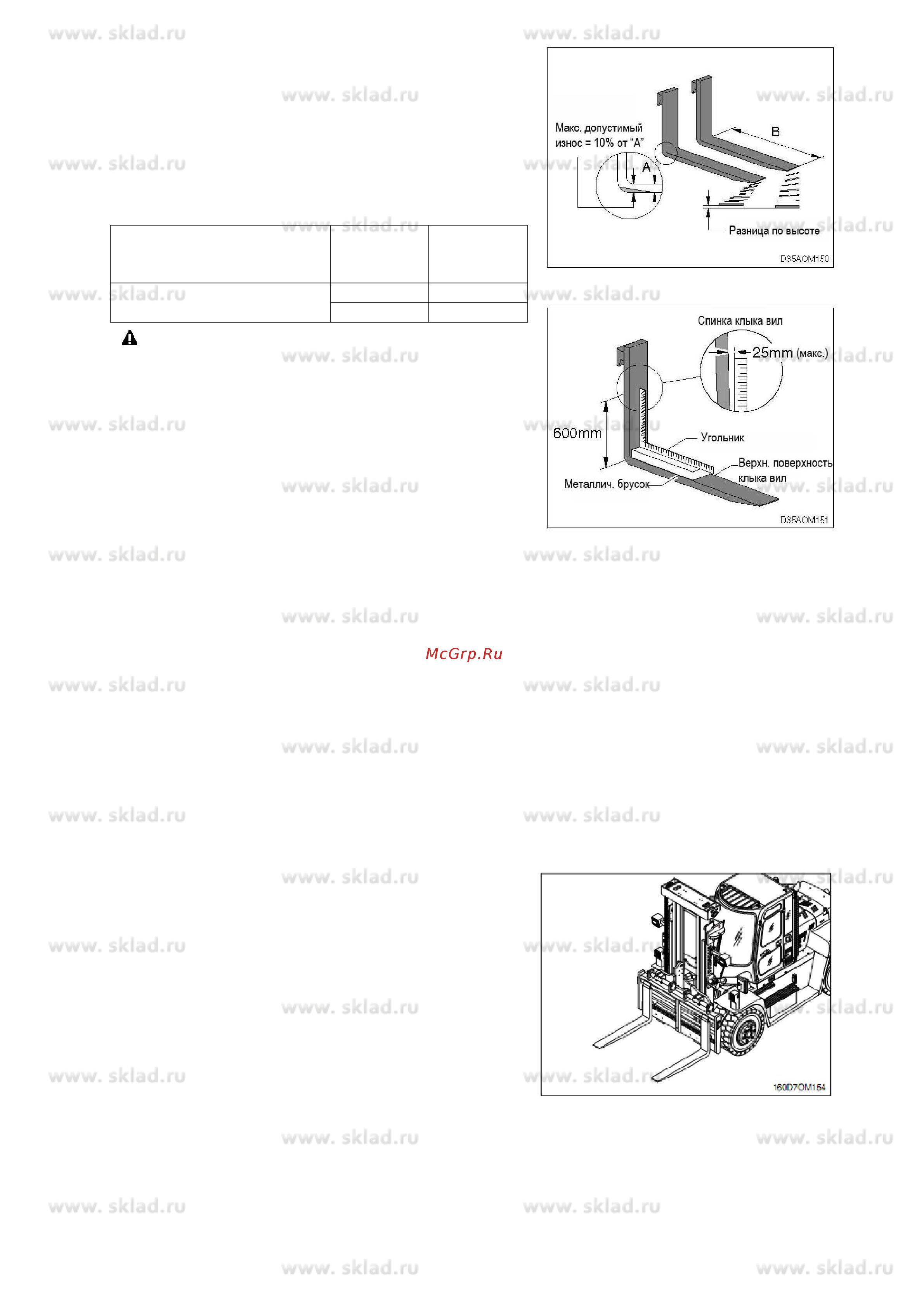

4. Вилы
Осмотрите вилы на отсутствие трещин,
деформации, изгибаний и признаков износа.
Верхние поверхности клыков вил должны быть
ровными и находиться в одной плоскости по
отношению друг к другу.
Допустимая разница по высоте на концах вил:
Модель
Длина вил
(мм)
Разница
по высоте
(мм)
110D/130D/140D/160D-7E
До 1
5
00
3
Свыше 1
5
00
6
Если износ клыка вил у пятки превышает
10%, грузоподъемность погрузчика
уменьшается. Необходимо заменить вилы на
новые.
Проверьте вилы на перекручивание и
изгибание. Установите на клык вил
металлический брусок толщиной 5 см, шириной
10 см и длиной 61 см – 10 сантиметровой
стороной к верхней поверхности клыка.
Установите на брусок угольник напротив
спинки вил. Проверьте изгибание на высоте 51
см от верхней поверхности клыка вил.
Допустимое предельное отклонение: 12,5 мм.
※ Если клык вил заметно изогнут или
поврежден, обратитесь за проверкой к
персоналу, ответственному за обслуживание
Вашего погрузчика.
Осмотрите стопорные штифты вил на отсутствие
трещин и повреждений. Убедитесь в
правильности их установки.
5. Устройство бокового смещения
При установленной крепежной штанге и
решетке ограждения груза оператор может
пользоваться устройством бокового
смещения.
