(2) Смазка цепей подъема
Смазка цепей подъема – важная составляющая графика техобслуживания. Цепи
работают с большой нагрузкой, поэтому для предупреждения сокращения срока их
службы необходимо проводить регулярную и правильную смазку. HYUNDAI предлагает
использовать смазку, выпускаемую под собственной торговой маркой. Смазка легко
разбрызгивается и обладает высокими смазочными характеристиками. Моторное масло
с высокой вязкостью и антикоррозийными присадками также может быть использовано
для смазки цепей подъема
.
(3)
Износ цепей подъема и критерии замены

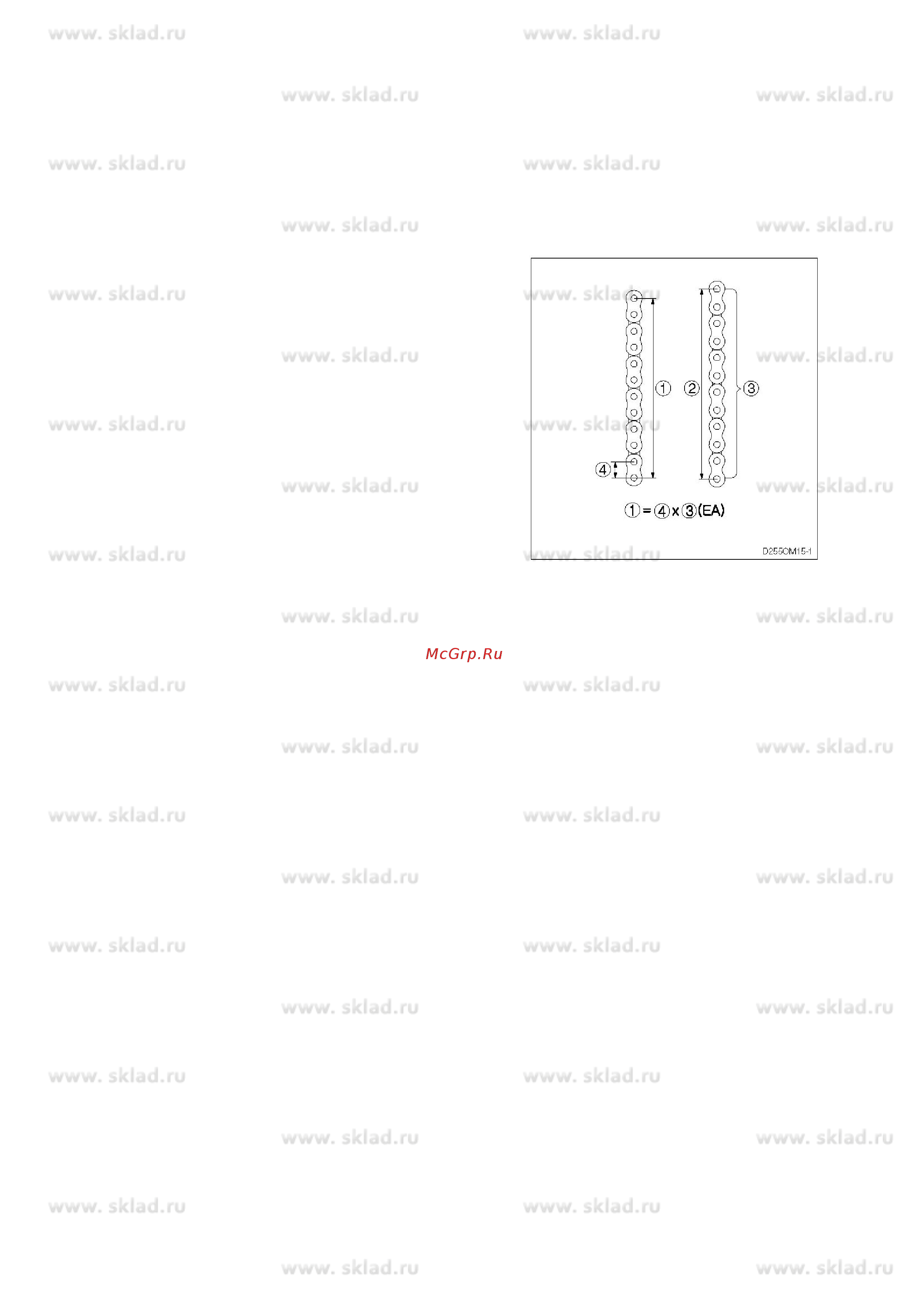

1. Длина новой цепи: расстояние от первого
посчитанного пальца до последнего
посчитанного пальца на одном промежутке
(цепь должна находиться под небольшой
нагрузкой).
2. Длина изношенной цепи: расстояние от
первого посчитанного пальца до последнего
посчитанного пальца на одном промежутке
(цепь должна находиться под небольшой
нагрузкой).
3. Количество пальцев: количество пальцев
по длине замеряемого сектора цепи.
4. Шаг цепи: расстояние от центра одного пальца до центра следующего.
Все цепи подлежат замене, если износ любого звена цепи превышает 3% и более или в
случае выявления повреждения любого из звеньев цепи. Заказывайте новые цепи у
Вашего дилера HYUNDAI. Меняйте все цепи одновременно, в комплекте. Покраска
новых цепей и удаление заводской смазки запрещены. Перед установкой новых цепей
анкерные пальцы и изношенные или поврежденные анкерные болты необходимо
заменить на новые. Отрегулируйте натяжение новых цепей. Смажьте цепи после их
установки.
※
Для получения дополнительной информации по ТО цепей и измерению их длины
см. инструкцию по техническому обслуживанию.
